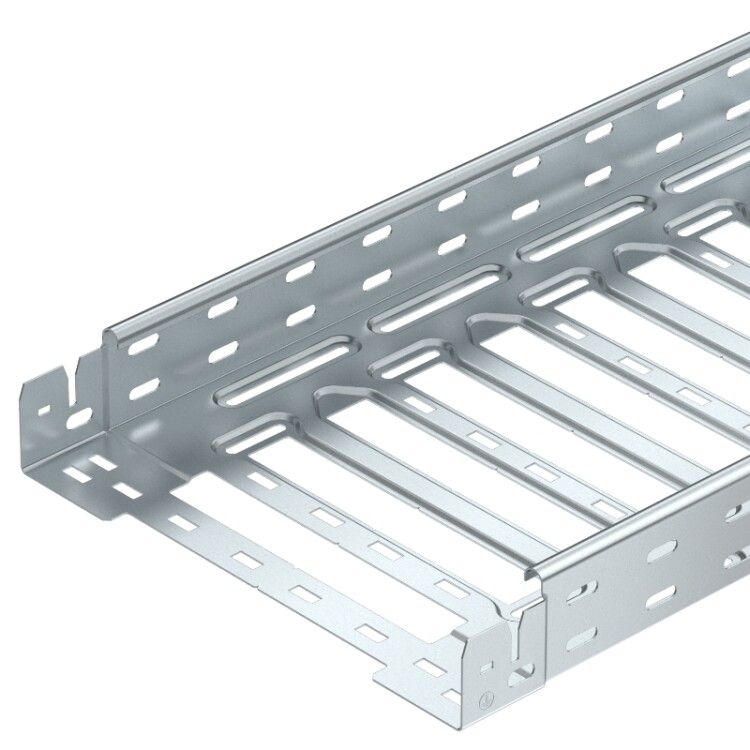

Кабельный листовой лоток перфорированный 60x100x3050 (MKSM 610 FT) | 6059018 OBO Bettermann

Кабельный лоток листовой перфорированный 60x100x3050 мм, сталь 1 мм от OBO BETTERMANN (артикул MKSM 610 FT) предназначен для прокладки силовых и слаботочных кабелей в производственных и промышленных условиях. Его перфорированная конструкция и встроенное соединение обеспечивают удобство монтажа и доступ к проводникам без демонтажа.

Назначение и область применения

Этот кабельный лоток используется для упорядоченной прокладки кабелей на объектах с высокими требованиями к надёжности и долговечности. Подходит для установки внутри помещений: заводские цеха, распределительные пункты, серверные комнаты, насосные станции, энергообъекты. Также допускается применение в химически активной среде и в прибрежных зонах с низкой солевой нагрузкой. Лоток не предназначен для открытых наружных установок под прямыми осадками или постоянным воздействием сильного ветра.

Технические характеристики

• Размеры: 60×100×3050 мм (высота × ширина × длина)
• Толщина стали: 1 мм
• Полезное сечение: 5800 мм2 - позволяет размещать значительное количество кабелей без перегрузки
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Исполнение: с интегрированным соединителем - обеспечивает быстрый сбор секций без дополнительных фитингов
• Перфорация: боковые стенки perforated - да, для вентиляции и контроля кабелей; монтажная перфорация - да, для крепления к стенам и потолкам
• Рабочая температура: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90 - выдерживает вибрацию на оборудовании с высокой механической нагрузкой
• Огнестойкость: класс E45–E90 (по ГОСТ Р 53316-2009), зависит от типа проложенного кабеля
• Нагрузка: до 150 кг/м - рассчитан на средние нагрузки, не для тяжёлых многожильных трасс

Совместимость и монтаж

Кабельный лоток MKSM 610 FT совместим с другими элементами серии OBO Bettermann, имеющими аналогичную геометрию и систему крепления. Интегрированный соединитель позволяет легко состыковывать несколько лотков без болтов - достаточно совместить замки и зафиксировать. Монтажная перфорация расположена равномерно по всей длине - можно крепить на анкеры, кронштейны или подвесы через каждые 1–1,5 метра. Для крепления к бетону рекомендуются анкера M8, к металлоконструкциям - саморезы по металлу. Перфорация на боковых стенках позволяет легко просверливать отверстия под выводы кабелей без специальных инструментов.

Безопасность и стандарты

• Произведён в соответствии с ГОСТ Р 52868-2007 (для кабельных лотков из стали)
• Цинкование соответствует ГОСТ Р 9.307-89 - гарантирует антикоррозийную защиту
• Огнестойкость проверена по ГОСТ Р 53316-2009 - сохраняет целостность при пожаре до 90 минут (в зависимости от кабеля)
• Температурный режим соответствует категории УХЛ-1 - работает в суровых климатических условиях
• Вибростойкость 9 баллов - сертифицирована для работы рядом с мощными машинами

Преимущества

• Встроенный соединитель снижает время монтажа на 30–40% по сравнению с болтовыми системами
• Горячее цинкование обеспечивает защиту от коррозии даже при повреждении покрытия - срок службы более 30 лет
• Перфорация по всему периметру упрощает модификацию лотка под нужды проекта - можно делать отводы, крепления, проходы
• Высокая жёсткость при минимальной толщине стали (1 мм) достигнута за счёт профилирования - не прогибается под нагрузкой
• Подходит для частого обслуживания - легко открывается и закрывается без инструментов

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или источниками сверхвысоких температур (>+45C длительно)
• Запрещено использовать в местах с высокой солевой нагрузкой (морской воздух, побережья с сильным испарением)
• Не подходит для прокладки кабелей с внешним диаметром больше половины внутренней высоты лотка (более 50 мм)
• При использовании в условиях повышенной влажности требуется регулярный осмотр на наличие коррозии в местах резов и сверлений
• Не является несущей конструкцией - нельзя использовать как опору для оборудования или труб

Примеры использования

• Прокладка кабелей управления на автоматизированных линиях производства
• Распределение питания и сигнализации в пищевых цехах с частой мойкой
• Обустройство кабельных трасс в тепловых пунктах и насосных станциях
• Фиксация слаботочных сетей (LAN, CCTV, телефония) в офисных и административных зданиях
• Монтаж в зонах с вибрацией - например, рядом с компрессорами, насосами, конвейерами

Практические советы

• При заказе учитывайте длину 3050 мм - при необходимости резки используйте ножницы по металлу, после чего обязательно обработайте кромки против коррозии
• Для длинных трасс (более 10 м) делайте компенсационные участки - металл расширяется при нагреве
• Не затягивайте крепления слишком сильно - это деформирует перфорацию и снижает прочность соединения
• При комбинировании с другими типами лотков (например, глухими) используйте переходники OBO Bettermann - они обеспечивают герметичность и совпадение уровней
• Для кабелей с большими радиусами изгиба оставьте свободное пространство в лотке - не заполняйте сечение выше 60%
• Артикул MKSM 610 FT и номер 6059018 - один и тот же продукт. Оба кода используются в каталогах OBO Bettermann.
