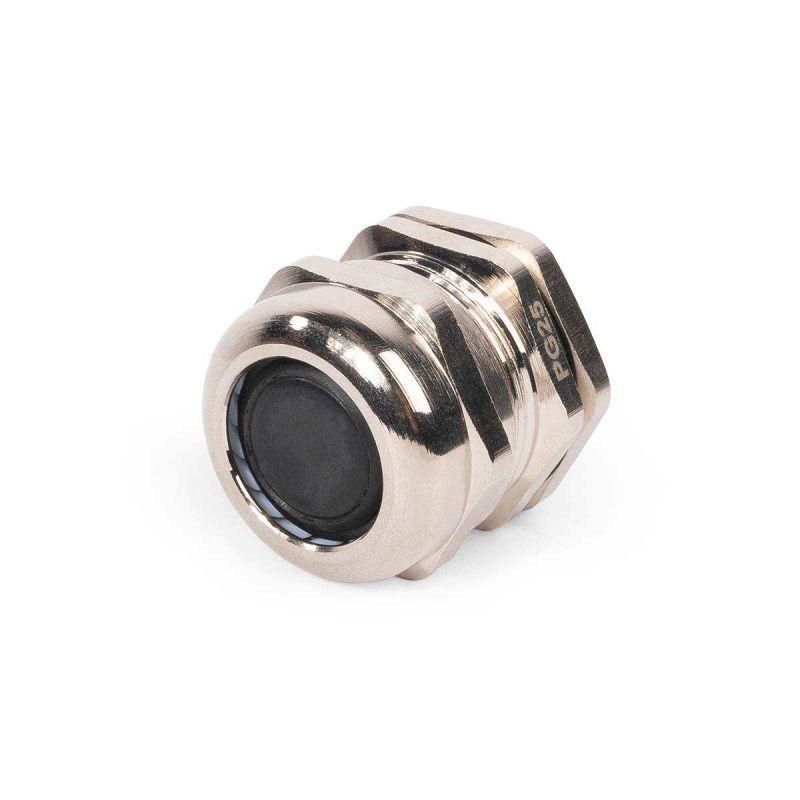

Кабельный ввод латунный PGM 25 (15-20 мм) | 88005 Fortisflex КВТ

Ввод кабельный латунный PGM 25 (15-20 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 15–20 мм в электрошкафах и распределительных устройствах. Латунный корпус с никелированным покрытием и уплотнительное кольцо из неопрена гарантируют долговечность даже в агрессивной среде.

Назначение и область применения

Ввод кабельный латунный PGM 25 (15-20 мм) предназначен для герметичного прохода силовых и сигнальных кабелей через стенки металлических шкафов, панелей управления, станков и другого электрооборудования. Подходит для установки в условиях повышенной запылённости, влажности, на открытом воздухе или в помещениях с химическими аэрозолями. Часто используется в промышленной автоматизации, пищевой и фармацевтической отраслях, где важна защита от загрязнений и коррозии.

Технические характеристики

• Материал корпуса: никелированная латунь - устойчива к коррозии, не выделяет вредных веществ
• Диапазон диаметров кабеля: 15–20 мм - подходит для кабелей с внешним диаметром в этом интервале
• Уплотнение: уплотнительное кольцо из неопрена + нейлоновая прижимная вставка - обеспечивает плотный контакт с кабелем
• Степень защиты: IP65 - полная защита от пыли и струй воды под любым углом
• Температурный режим: от –40 C до +100 C (кратковременно до +120 C)
• Длина резьбы: 9 мм - достаточна для надёжного крепления в стенках толщиной до 8 мм
• Размер ключа: 33 мм - совместим со стандартными рожковыми ключами
• Покрытие: никелированное - антикоррозийное, эстетичное, соответствует требованиям санитарных норм
• Состав: без галогенов - безопасен при возгорании, не выделяет токсичных газов
• Исполнение: прямолинейное - кабель вводится прямо, без поворотов

Совместимость и монтаж

Ввод кабельный латунный PGM 25 (15-20 мм) имеет резьбу типа PG-по DIN 40430. Для установки требуется подготовить отверстие в стенке шкафа диаметром 21,5 мм. Установка выполняется вручную: ввод вставляется в отверстие, накидная гайка затягивается ключом на 33 мм. Контргайка уже встроена - дополнительных элементов не требует. Герметизация достигается за счёт сжатия неопренового кольца между корпусом и кабелем. Применяйте только кабели с жесткой оболочкой, подходящего диаметра - слишком мягкий или тонкий кабель не будет надёжно зажат.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для резьбовых вводов
• Степень защиты IP65 - подтверждает соответствие IEC 60529
• Материалы сертифицированы по UL94 V2 (неопрен и нейлон)
• Не содержит галогенов - соответствует экологическим требованиям RoHS
• Устойчив к синтетическим маслам, бензину, дизтопливу - безопасен в машиностроительных и энергетических объектах

Преимущества

• Высокая механическая прочность благодаря латуни и усиленному уплотнению
• Долговечность в широком температурном диапазоне - работает в холодильных камерах и рядом с нагревательными элементами
• Никелированное покрытие снижает риск окисления и облегчает очистку
• Встроенная контргайка исключает самопроизвольное ослабление при вибрациях
• Уплотнение из неопрена сохраняет эластичность при низких температурах

Ограничения применения

• Не предназначено для кабелей с диаметром менее 15 мм - возможен проскок и потеря герметичности
• Не рекомендовано применение в постоянном погружении в воду - IP65 не заменяет IP67/IP68
• Не подходит для кабелей с очень мягкими или сплющенными оболочками - не обеспечит равномерного зажима
• Запрещено использовать в средах с высоким содержанием растворителей (например, ацетон, метилэтилкетон) - возможно разрушение неопрена

Примеры использования

• Подключение кабелей к частотным преобразователям в цехах
• Ввод сигналов от датчиков в взрывозащищённые шкафы
• Герметизация кабелей в системах автоклавов и мойках
• Фиксация кабелей питания на конвейерах с частыми мойками
• Электроснабжение оборудования в пищевых производствах - легко моется, не выделяет токсины

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в границах 15–20 мм. Если кабель чуть меньше - используйте термоусадку для увеличения диаметра
• Для сверления отверстий используйте специальные матрицы НМПО-PG или гидравлические прессы ПГПО-60/ПГРО-60А - они дают точный размер и чистый край
• Не переусердствуйте при затяжке - перетянутая гайка деформирует уплотнение и снижает срок службы
• При многократных демонтажах контролируйте состояние неопренового кольца - при трещинах или потере эластичности замените ввод полностью
• Для работы в агрессивных средах (химические цеха) регулярно протирайте поверхность ввода кабельного латунного PGM 25 (15-20 мм) от осадков и капель жидкостей
