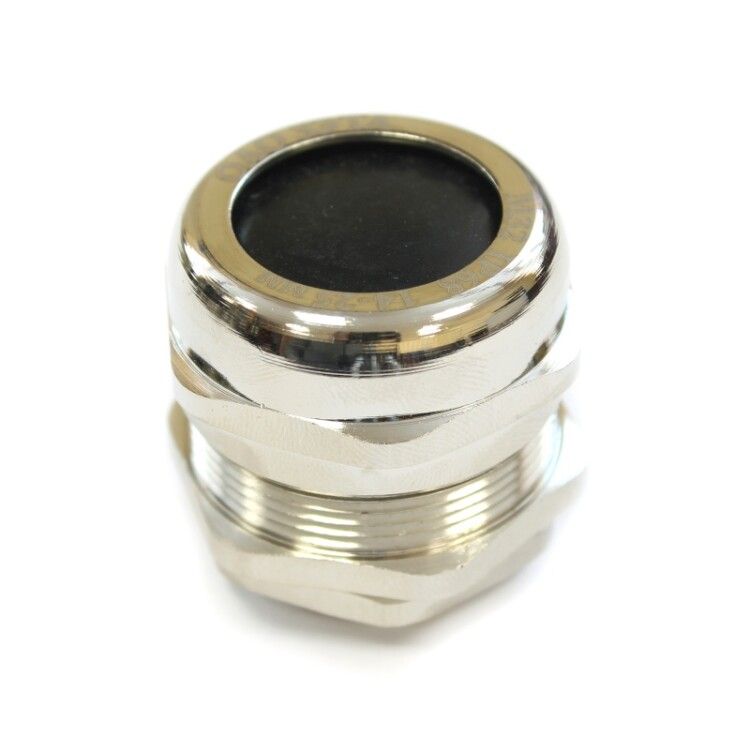

Кабельный ввод М 33 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 15-22мм) | zeta30102 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод М 33 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 15-22 мм) от ЗЭТАРУС - надёжный сальник для герметичного ввода кабелей в щиты и оборудование. Латунная конструкция с никелированным покрытием обеспечивает долговечность в агрессивной среде, а трёхуровневая защита IP66–IP68 гарантирует безопасную работу даже при воздействии воды и пыли.

Назначение и область применения

Кабельный ввод М 33 латунный УТ1,5 используется для вывода небронированных кабелей через стенки электрощитов, распределительных устройств и оборудования. Применяется в условиях повышенной запылённости, влажности или возможного контакта с водой - например, на производствах, в насосных станциях, на объектах НКУ (недвижимости коммунального хозяйства) и других промышленных объектах. Подходит для плоских и круглых кабелей с диаметром 15–22 мм.

Технические характеристики

• Номинальная резьба: М 33 (шаг резьбы соответствует ГОСТ 9150)
• Диаметр кабеля: 15–22 мм - подбирается по плотности уплотнительной втулки
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение - условия зависят от изготовителя)
• Материал корпуса: латунь никелированная - устойчив к коррозии, не выделяет галогены
• Температурный диапазон: от –40 C до +100 C
• Длина резьбы: 10 мм - достаточна для фиксации в тонких панелях
• Размер шестигранника: 35 мм - удобен для монтажа гаечными ключами
• Тип уплотнения: одноуплотнительное кольцо (тип УТ1,5 - круглое сечение)
• Крепление: с контргайкой - предотвращает самоотвинчивание
• Исполнение: прямолинейное - без изгиба, для прямого прохода кабеля
• Цвет: серый

Совместимость и монтаж

Кабельный ввод М 33 латунный УТ1,5 совместим со всеми типами небронированных кабелей, имеющих внешний диаметр в пределах 15–22 мм. Для установки:

• Проделайте отверстие диаметром 33 мм в стенке щита или корпуса
• Вставьте корпус в отверстие, зафиксируйте контргайкой - затяните ключом на 35 мм
• Пропустите кабель через уплотнительную втулку, затем через корпус
• Зажмите кабель с помощью резиновой втулки и пластикового зажима
• Не перетягивайте - это может деформировать уплотнение и снижает степень защиты

Герметизация достигается за счёт сжатия уплотнительного кольца между корпусом и кабелем. Пластиковая зажимная втулка не требует замены при смене кабеля, если его диаметр остаётся в допустимом диапазоне.

Безопасность и стандарты

Кабельный ввод М 33 латунный УТ1,5 изготовлен без галогенов - безопасен при возгорании, не выделяет токсичных паров. Соответствует требованиям к герметизации в соответствии с IEC 60529 (стандарт степени защиты IP). Сертифицирован для работы в промышленных системах, где важна экологическая и пожарная безопасность.

Преимущества

• Высокая прочность латуни - выдерживает механические нагрузки и вибрацию
• Никелированное покрытие - улучшает антикоррозийные свойства и эстетику
• Трёхступенчатая защита IP66–IP68 - один продукт решает задачи для разных условий
• Контргайка исключает риск ослабления крепления при температурных колебаниях
• Удобный размер шестигранника 35 мм - легко монтировать стандартными инструментами

Ограничения применения

• Не предназначена для бронированных кабелей - они требуют специальных сальников с усиленным зажимом
• Не рекомендован для кабелей с диаметром менее 15 мм - возможен проскок и потеря герметичности
• Не следует использовать в местах постоянного давления выше атмосферного - не являетсяPressure Vessel Fitting
• При температурах ниже –40 C проверяйте эластичность уплотнений - возможна хрупкость резины

Примеры использования

• Подключение кабелей питания к частотному преобразователю в цехе
• Ввод сигнальных кабелей в щит управления конвейером
• Герметизация входа кабеля в дренажный насос на очистных сооружениях
• Монтаж в распределительном пункте на открытой площадке - защита от дождя и песка

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он может отличаться от заявленного из-за оболочки или жил
• Если кабель слишком тонкий, используйте дополнительную прокладку или выберите меньший размер ввода
• При многократной замене кабелей следите за состоянием уплотнительного кольца - при потере эластичности замените его
• Для ввода нескольких кабелей - применяйте только один кабель на ввод; не перегружайте уплотнение
• Артикул zeta30102 - это точный аналог оригинала ЗЭТАРУС, совместим с большинством щитов европейского и российского стандарта
