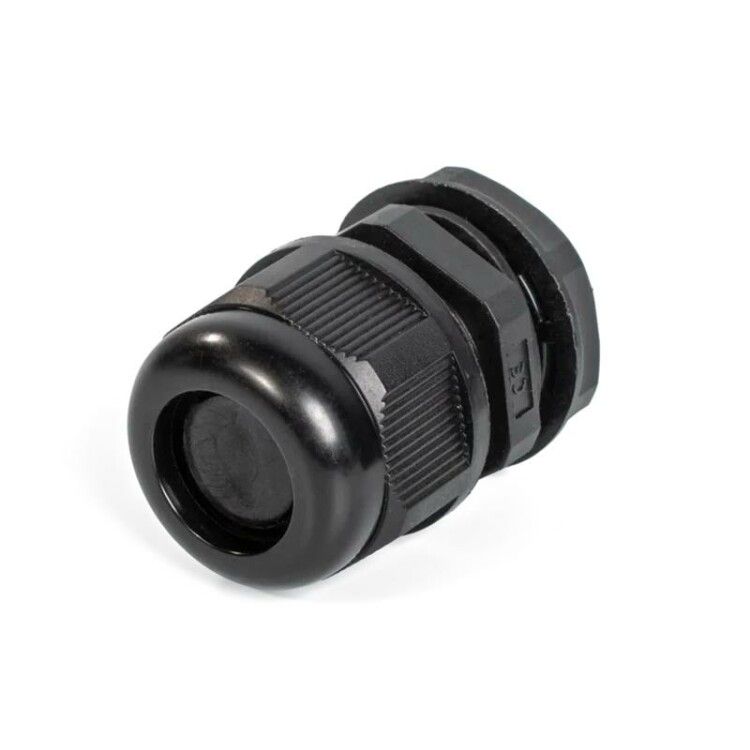

Кабельный ввод MG-32 M32 18-25 мм IP68 Fortisflex 80037

Кабельный ввод MG-32 (18-25 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования. Благодаря высокой степени защиты IP68 и надежному уплотнению, он обеспечивает долговечную работу даже в агрессивных условиях. Артикул 80037 соответствует требованиям промышленного монтажа.

Назначение и область применения

Кабельный ввод MG-32 (18-25 мм) используется для герметичного ввода кабелей и проводов в корпуса распределительных щитов, станков, автоматических линий и другого промышленного оборудования. Подходит для сред с повышенной влажностью, пылью, перепадами температур и воздействием масел. Применяется там, где важна надежная изоляция и защита от внешних факторов.

Технические характеристики

• Номинальный размер резьбы: 32 мм (метрическая)
• Диаметр кабеля: 18–25 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Температурный диапазон: от –40 C до +100 C
• Длина резьбы: 15 мм
• Размер шестигранника: 40,4 мм - удобно затягивать ключом
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: черный
• Наличие контргайки: да - позволяет фиксировать положение в корпусе
• Разъемный сальник: да - можно установить после прокладки кабеля
• Поддержка плоского кабеля: да - уплотнение адаптируется к не круглому профилю
• Содержание галогенов: да - не соответствует требованиям RoHS для некоторых применений
• Исполнение: прямолинейное - без поворота
• Защитное покрытие: необработанное - поверхность без антикоррозийного слоя

Совместимость и монтаж

Кабельный ввод MG-32 (18-25 мм) монтируется в отверстие диаметром 32 мм. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также необходим набор матриц НМПО-MG для правильной формовки отверстия. После установки кабель продевается через сальник, затем закручивается прижимная гайка. Контргайка фиксирует положение в корпусе, предотвращая люфт.

На крепежной гайке есть маркировка размера ключа - это ускоряет монтаж и исключает использование неподходящего инструмента. Особые стопорные засечки на прижимной гайке препятствуют её самопроизвольному отвинчиванию под вибрацией.

Безопасность и стандарты

Кабельный ввод MG-32 (18-25 мм) соответствует требованиям к электробезопасности: высокая электрическая прочность и удельное сопротивление обеспечивают изоляцию даже при напряжении до 60 кВ/мм. Степень защиты IP68 гарантирует безопасную работу во влажных и запыленных помещениях. Однако наличие галогенов в материале делает его непригодным для систем с жесткими экологическими нормами (например, в медицинской или авиационной технике).

Преимущества

• Высокая степень защиты IP68 - работает под водой и в пыли
• Уплотнение из неопрена сохраняет эластичность при экстремальных температурах
• Разъемная конструкция - кабель можно ввести уже после установки в корпус
• Поддержка плоского кабеля - универсальное решение для широкого спектра проводов
• Стопорные засечки на гайке - исключают самоотвинчивание при вибрации
• Устойчивость к маслам и топливу - подходит для машинного и транспортного оборудования
• Маркировка ключа на гайке - снижает риск ошибок при монтаже

Ограничения применения

• Не применяется в системах, требующих отсутствия галогенов (RoHS, IEC 62321)
• Не предназначен для частых механических изгибов кабеля - уплотнение не компенсирует движение
• Не рекомендуется для кабелей с диаметром менее 18 мм - возможен проскок и потеря герметичности
• Необработанная поверхность корпуса не защищена от химической коррозии - не использовать в агрессивных средах без дополнительной защиты
• Требуется точное соблюдение диаметра отверстия - отклонение более +-0,5 мм снижает герметичность

Примеры использования

• Щитовые устройства на заводах с высокой влажностью (пищевая промышленность)
• Гидравлические станки и насосы - благодаря устойчивости к маслам
• Контейнеры и шкафы на открытых площадках - выдерживает перепады температур и осадки
• Автоматические линии с постоянной вибрацией - стопорные засечки предотвращают ослабление крепления
• Оборудование с плоскими силовыми кабелями - например, от частотных преобразователей

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 18–25 мм. Кабели меньше 18 мм требуют дополнительного уплотнения или замены на меньший ввод.
• Используйте только рекомендованные прессы и матрицы НМПО-MG. Отклонение в размере отверстия нарушает герметичность.
• Затягивайте прижимную гайку равномерно - перегрузка может деформировать уплотнение.
• При использовании в холодном климате (ниже –30 C) убедитесь, что кабель не слишком жесткий - неопрен теряет эластичность при низких температурах.
• Если требуется соответствие RoHS - выберите аналог без галогенов. Этот вариант (артикул 80037) не подходит для таких задач.
• Проверяйте целостность мембраны перед установкой - она предотвращает попадание пыли внутрь корпуса.
