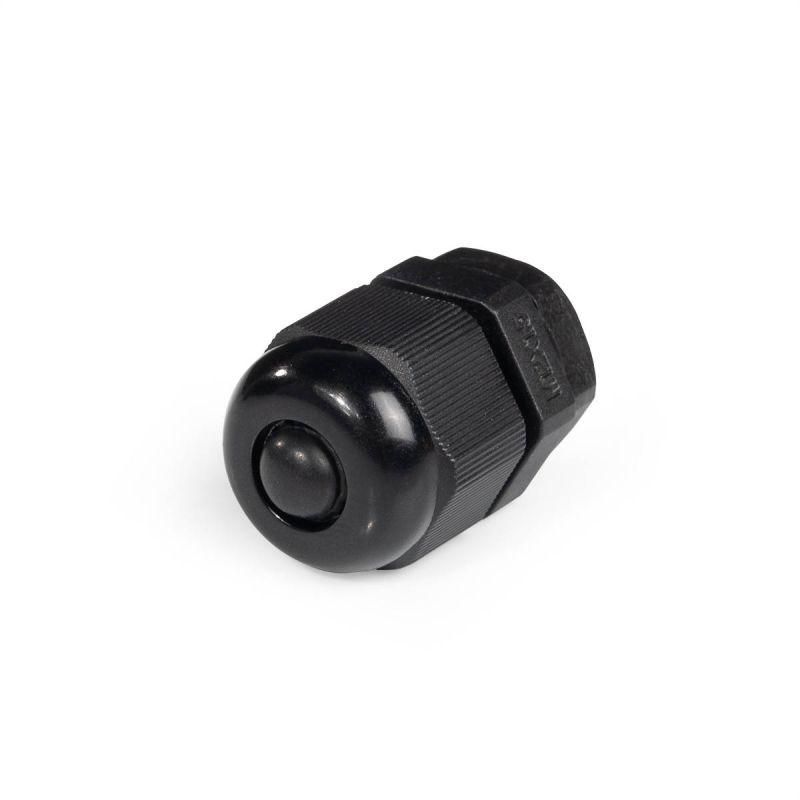

Кабельный ввод пластиковый М12 (4-8 мм) | 88159 Fortisflex КВТ

Ввод кабельный пластиковый М12 (4–8 мм) от Fortisflex и КВТ (артикул 88159) предназначен для надёжного и герметичного вывода кабелей через стенки электрических шкафов и оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот ввод подходит как для внутренней, так и для наружной установки.

Назначение и область применения

Ввод кабельный пластиковый М12 (4–8 мм) используется для герметизации мест прохода кабелей в корпуса распределительных щитов, автоматических систем, промышленного оборудования и устройств, работающих в агрессивных условиях. Подходит для плоских и круглых кабелей диаметром 4–8 мм. Применяется в машиностроении, энергетике, транспорте, пищевой и химической промышленности, особенно там, где важна защита от пыли, влаги и химических воздействий.

Технические характеристики

• Номинальная резьба: M12 (метрическая, соответствует EN 60423)
• Диапазон диаметров кабеля: 4–8 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Длина резьбы: 15 мм
• Размер ключа: 19 мм (маркирован на гайке для быстрого определения)
• Материал корпуса: полиамид PA6.6 (нейлон), самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен, многослойная зона уплотнения обеспечивает плотную посадку даже при перепадах диаметра кабеля
• Температурный режим: –40…+100 C (кратковременно выдерживает до +120 C)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: чёрный
• Покрытие: необработанная поверхность
• Наличие контргайки: да - фиксирует положение ввода после монтажа
• Тип исполнения: прямолинейный

Совместимость и монтаж

Ввод кабельный пластиковый М12 (4–8 мм) совместим со стандартными отверстиями диаметром 12 мм. Для точного сверления и запрессовки рекомендуется использовать гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, а также комплект матриц НМПО-MG. После проделывания отверстия ввод вставляется в корпус, затягивается гайкой с помощью ключа на 19 мм, затем фиксируется контргайкой. Особые стопорные засечки на гайке исключают её самопроизвольное ослабление при вибрации.

Безопасность и стандарты

Ввод сертифицирован по требованиям EN 60423 для метрической резьбы. Материал корпуса соответствует нормам UL94 V-0 (самозатухающий). Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Высокая электрическая прочность и удельное сопротивление обеспечивают безопасную работу в цепях с напряжением до нескольких киловольт.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и уличных условий
• Многослойное уплотнение адаптируется к различным диаметрам кабелей внутри заявленного диапазона
• Контргайка и стопорные засечки гарантируют долговечную фиксацию без дополнительных средств
• Устойчивость к маслам, топливу, УФ-излучению и широкому температурному диапазону
• Чёрный цвет и необработанная поверхность позволяют легко интегрировать в любую эстетику корпуса
• Маркировка размера ключа на гайке ускоряет монтаж и обслуживание

Ограничения применения

• Не предназначена для кабелей диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не рекомендуется для использования с жесткими металлическими бронированными кабелями - материал корпуса не рассчитан на механическое давление от внешнего слоя
• При температурах выше +100 C срок службы уплотнителя сокращается - длительная эксплуатация при +120 C допустима лишь кратковременно
• Не подходит для сред с постоянным контактом с растворителями на основе ароматических углеводородов - может произойти набухание неопрена

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах на конвейерах
• Подключение датчиков и актуаторов в наружных шкафах на объектах ЖКХ и транспорта
• Герметизация входов в частотные преобразователи, установленные на открытых площадках
• Монтаж в оборудовании пищевой промышленности, требующем частой мойки и устойчивости к моющим средствам

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен полностью помещаться в уплотнительную зону без перегрузки
• При использовании плоских кабелей ориентируйте их так, чтобы наибольшая толщина была параллельна оси ввода - это повышает герметичность
• Затягивайте гайку равномерно, не переусердствуйте - перетяжка может деформировать уплотнитель
• Для наружной установки используйте ввод вместе с защитной мембраной - она дополнительно препятствует проникновению пыли
• При замене старого ввода удалите все остатки старого уплотнителя - они могут нарушить герметичность нового элемента
• Для массовой установки используйте гидравлические прессы с подходящими матрицами - это экономит время и минимизирует риск повреждений
