Кабельный ввод пластиковый МG 12 (3-5.3 мм) | 89114 Fortisflex КВТ

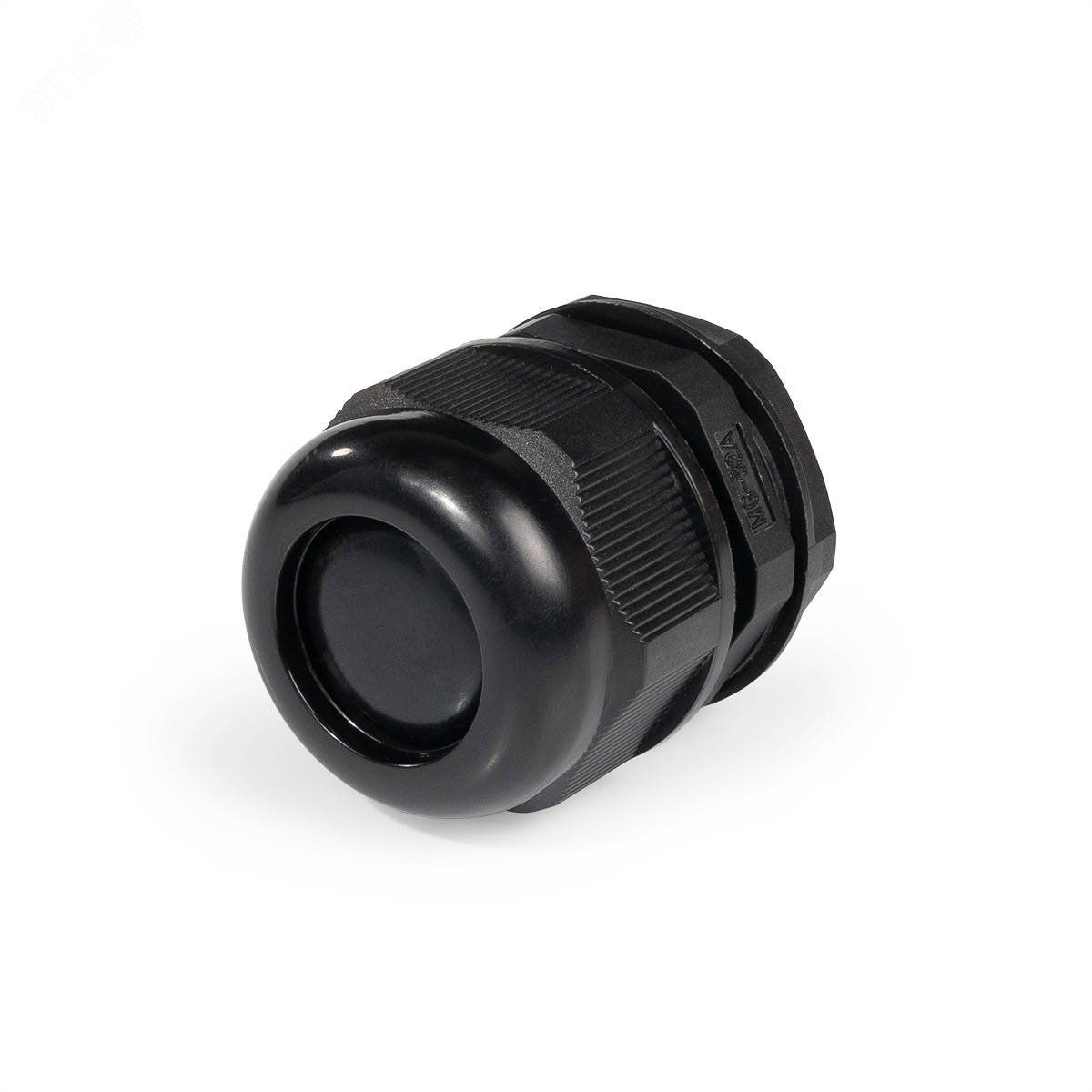

Кабельный ввод Fortisflex MG 12 (артикул 89114) предназначен для герметичного вывода кабелей через стенки электрических шкафов и оборудования. Он обеспечивает надежную защиту от пыли и воды даже при длительном погружении, что делает его подходящим для жестких условий эксплуатации. Кабельный ввод MG 12 совмещает прочность материала, точную механическую фиксацию и соответствие высоким стандартам безопасности.

Назначение и область применения

Кабельный ввод MG 12 используется для прохода кабелей и проводов через стенки электрических щитов, распределительных устройств, промышленного оборудования и внешних установок. Подходит для сред с повышенной влажностью, запыленностью, агрессивными химическими веществами и перепадами температур. Часто применяется в машиностроении, энергетике, транспорте и автоматизации производственных линий.

Технические характеристики

• Диапазон диаметров кабеля: 3–5,3 мм
• Резьба: метрическая, шаг 1,5 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Цвет: черный
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность изоляции: 60 кВ/мм
• Удельное поверхностное сопротивление: 1×10¹² Ом·см
• На крепежной гайке нанесена маркировка размера ключа
• Защитная мембрана предотвращает проникновение пыли при неустановленном кабеле

Совместимость и монтаж

Кабельный ввод MG 12 монтируется в подготовленное отверстие диаметром 12 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также требуется комплект матриц НМПО-MG, специально разработанный для серий MG. После установки кабель продевается через уплотнитель, затем затягивается прижимная гайка - она оснащена стопорными засечками, исключающими саморазвинчивание под вибрацией. Инструмент для затяжки указан на гайке - удобно при работе в условиях ограниченного доступа.

Безопасность и стандарты

Кабельный ввод MG 12 соответствует требованиям к материалам, безопасным при возгорании (самозатухающий нейлон), и не содержит галогенов - снижает выделение токсичных газов при нагреве. Высокая электрическая прочность и объемное сопротивление обеспечивают надежную изоляцию даже при напряжениях выше 1 кВ. Применим в системах, где важна пожаробезопасность и экологическая чистота материалов.

Преимущества

• Высокая степень защиты IP68 - работает под водой и в пыльных средах
• Уплотнитель из неопрена сохраняет эластичность при экстремальных температурах
• Засечки на гайке предотвращают ослабление соединения при вибрации
• Мембрана защищает внутреннюю полость от пыли, пока кабель не установлен
• Черный цвет корпуса устойчив к выцветанию под солнцем
• Маркировка ключа на гайке ускоряет монтаж и обслуживание

Ограничения применения

Не предназначено для кабелей с диаметром более 5,3 мм - при превышении возможна потеря герметичности. Не следует использовать в средах с постоянным воздействием растворителей на основе ароматических углеводородов (например, бензол, толуол) - они могут повредить неопрен. Не рекомендуется применять в качестве основного крепления тяжелых кабелей - нагрузка должна передаваться через поддерживающую конструкцию, а не через ввод.

Примеры использования

• Подключение датчиков и исполнительных механизмов внутри промышленных шкафов на заводе
• Ввод силовых кабелей в водонепроницаемые распределительные устройства на открытых площадках
• Герметизация кабелей в насосных станциях, канализационных колодцах
• Интеграция в оборудование для пищевой и фармацевтической промышленности, требующее частой мойки

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен входить в диапазон 3–5,3 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или термоусадку.
• При использовании гидравлического пресса всегда применяйте правильную матрицу НМПО-MG - неверный инструмент деформирует отверстие и нарушит герметичность.
• Затягивайте гайку руками до упора, потом - легким усилием ключом. Перетягивать нельзя - можно повредить резьбу или уплотнитель.
• Если ввод устанавливается в вертикальной плите, ориентируйте резьбу вниз - так влага не будет задерживаться в резьбе.
• Храните в сухом месте, избегайте прямого контакта с острыми предметами - царапины на корпусе снижают устойчивость к УФ.
