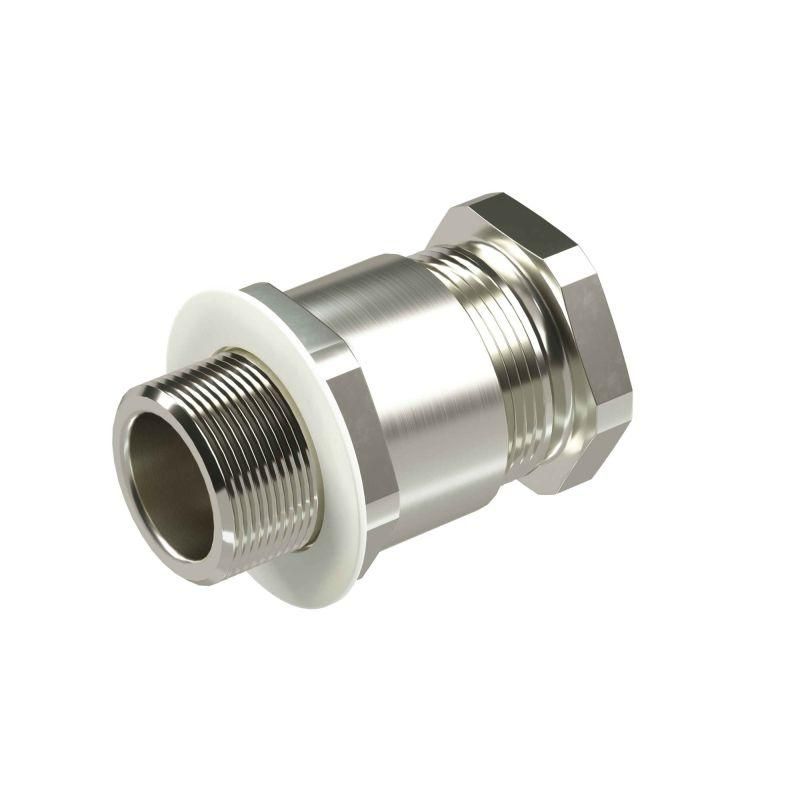

Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ25х1,5 D:11,8-18мм. Никелированная латунь IP66/IP68 | KH3MHK DKC ДКС

Кабельный ввод серии КН для небронированного кабеля М25х1,5 D:11,8–18 мм, изготовленный из никелированной латуни, обеспечивает герметичный и безопасный ввод кабеля в оборудование, работающее во взрывоопасных средах. Бренд DKC и артикул kh3mhk соответствуют требованиям взрывозащиты и подходят для промышленного оборудования в сложных условиях.

Назначение и область применения

Кабельный ввод серии КН предназначен для надёжного ввода небронированных кабелей в корпуса электрооборудования: шкафы, щитки, клеммные коробки, посты управления. Применяется в зонах с повышенным риском возгорания или взрыва - например, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах. Подходит как для внутренней установки внутри оборудования, так и для прокладки кабельных линий прямо через стенки взрывоопасных помещений.

Технические характеристики

• Номинальная резьба: M25×1,5 мм - совместима со стандартными фланцами и корпусами
• Диаметр кабеля: 11,8–18 мм - поддерживает широкий спектр небронированных кабелей
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Материал: никелированная латунь - устойчив к коррозии, механическому износу и агрессивным средам
• Температурный диапазон: от –60 C до +200 C - работает в экстремальных климатических условиях
• Тип уплотнения: уплотнительное кольцо - обеспечивает плотную посадку без деформации кабеля
• Исполнение: прямолинейное - удобно для прямой прокладки кабеля без поворотов
• Цвет: светло-серый - визуально отличается от других типов вводов

Совместимость и монтаж

Кабельный ввод серии КН монтируется в предварительно просверленные отверстия диаметром, соответствующие резьбе M25×1,5. Для установки требуется ключ на 34 мм. Уплотнительное кольцо автоматически адаптируется к диаметру кабеля в пределах 11,8–18 мм - не требует замены при смене кабеля в этом диапазоне. Перед монтажом проверьте, чтобы толщина стенки корпуса не превышала допустимую глубину резьбового захода. Не используйте силовые инструменты - перетяжка резьбы может повредить уплотнение.

Безопасность и стандарты

Кабельный ввод DKC Kh3mhk имеет официальную маркировку по взрывозащите: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / P BEx db IMb / П ПEx e IMc. Это означает соответствие нормам EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-15 и ГОСТ Р 51330. Он сертифицирован для работы в зонах: - по газу: Zone 1 и Zone 2; - по пыли: Zone 20, 21, 22. Герметизация сохраняет взрывозащиту даже при длительном воздействии влаги, масла и химикатов.

Преимущества

• Никелирование поверхности латуни снижает риск окисления и увеличивает срок службы в агрессивной среде
• Высокая степень защиты IP66/IP68 позволяет использовать в сырых, пыльных и моющих условиях
• Широкий температурный диапазон (-60…+200 C) делает изделие пригодным для холодильных камер и печей
• Одно уплотнительное кольцо покрывает весь диапазон диаметров кабеля - экономит запчасти и время монтажа
• Прямолинейная форма минимизирует нагрузку на жилы кабеля и исключает изгибы в точке входа

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на внешнюю металлическую оплётку
• Запрещено применять с кабелями диаметром менее 11,8 мм - возможна потеря герметичности
• Не рекомендовано использование в условиях постоянного давления выше атмосферного без дополнительной проверки
• Не следует применять в средах с высоким содержанием растворителей (например, ацетон, бензол) - может повредить уплотнительное кольцо

Примеры использования

• Подключение сигнальных кабелей к датчикам в газовой компрессорной станции (Zone 1)
• Ввод питания в клеммную коробку на элеваторе зернового терминала (Zone 21)
• Прокладка кабеля от частотного преобразователя в цехе с пылеобразованием (Zone 22)
• Монтаж в системах аварийной сигнализации на нефтеперерабатывающем заводе

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - он должен попадать в диапазон 11,8–18 мм
• Если кабель слишком тонкий, используйте специальный переходник или выберите другой ввод
• После затяжки проверьте герметичность - легкое усилие на кабель не должен вызывать проворота ввода
• При многократной сборке/разборке смазывайте резьбу антикоррозийной пастой на основе меди
• Храните в сухом месте - влага может вызвать образование оксидов на никелированной поверхности
