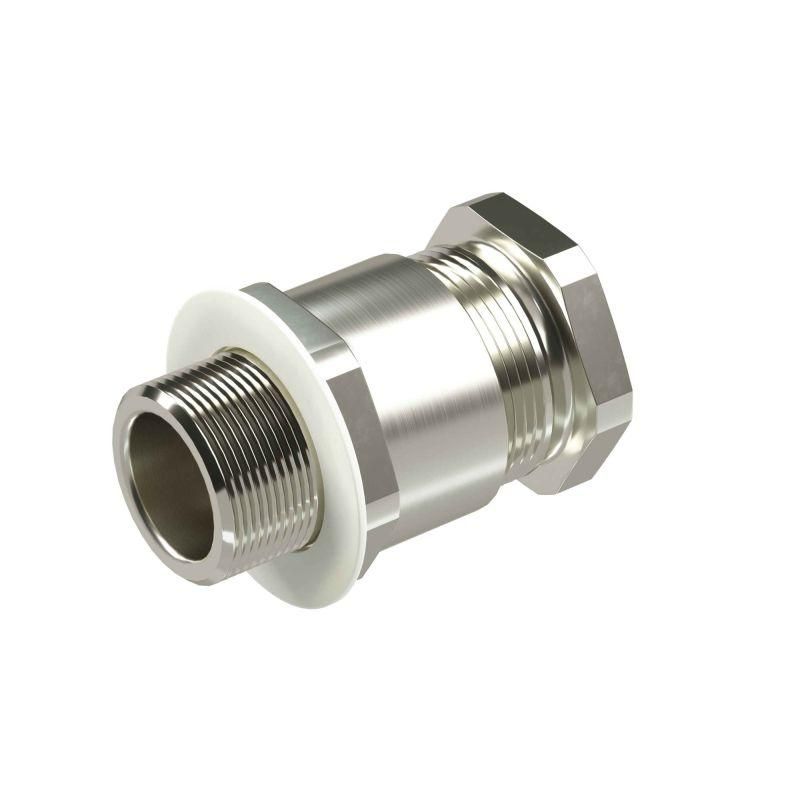

Взрывозащищенный кабельный ввод серии КН для небронированного кабеляМ75х1,5 D:54,8-63мм. Никелированная латунь IP66/IP68 | KH81MHK DKC ДКС

Кабельный ввод серии КН для небронированного кабеля М75х1,5 D:54,8–63 мм, изготовленный из никелированной латуни и выполненный компанией DKC (арт. kh81mhk), предназначен для герметичного ввода кабелей в оборудование, работающее во взрывоопасных средах. Он обеспечивает надёжную защиту от пыли, воды и механических воздействий при экстремальных температурах.

Назначение и область применения

Кабельный ввод серии КН для небронированного кабеля М75х1,5 используется для вывода кабелей внутрь корпусов электрооборудования - шкафов, щитков, клеммных коробок и постов управления. Применяется там, где есть риск возникновения взрывоопасной атмосферы: на нефтегазовых объектах, химических производствах, угольных шахтах, элеваторах и других местах с опасностью воспламенения газов, паров или пыли.

Технические характеристики

• Резьба: M75×1,5 - метрическая резьба для плотного соединения с соответствующими отверстиями в оборудовании;
• Диаметр кабеля: 54,8–63 мм - подходит для небронированных силовых и управляющих кабелей указанного внешнего диаметра;
• Материал: никелированная латунь - высокая коррозионная стойкость, прочность, антистатические свойства;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение под воду);
• Рабочий температурный диапазон: от –60 C до +200 C - работает в условиях глубокого холода и высоких температур;
• Маркировка по взрывозащите: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PB Ex db IMb / ПП Ex e IMc - сертифицирован для использования в зонах классов 1, 2 (газ) и 20, 21, 22 (пыль).

Совместимость и монтаж

Кабельный ввод серии КН совместим с любым небронированным кабелем, имеющим наружный диаметр от 54,8 до 63 мм. Для установки требуется предварительно просверленное отверстие с резьбой M75×1,5 в стенке оборудования. После введения кабеля через центральное отверстие ввода, затягивается контргайка - она деформирует уплотнительное кольцо вокруг кабеля, обеспечивая герметичность. Убедитесь, что толщина стенки корпуса позволяет полностью завести резьбу ввода без перекоса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ Р МЭК 60079-1, ГОСТ Р МЭК 60079-7 и другим нормам взрывозащиты. Сертификаты подтверждают соответствие международным стандартам ATEX и IECEx. Маркировка указывает на возможность применения в зонах повышенной опасности: класс 1 и 2 (газовые смеси), классы 20, 21, 22 (пылевые среды). Конструкция исключает распространение взрыва за пределы корпуса.

Преимущества

• Никелирование поверхности повышает долговечность в агрессивных средах и снижает риск коррозии;
• Высокая степень защиты IP66/IP68 гарантирует работу даже при прямом контакте с водой и песком;
• Широкий диапазон температур позволяет использовать в холодильных камерах и рядом с нагревательными элементами;
• Поддержка нескольких типов взрывозащиты (искробезопасность, взрывонепроницаемость, герметизация) делает изделие универсальным;
• Уплотнительная система сохраняет герметичность при длительном сроке службы без обслуживания.

Ограничения применения

• Не предназначена для бронированных кабелей - они имеют жёсткий металлический слой, который не будет герметично уплотнён;
• Не рекомендовано использование с кабелями диаметром менее 54,8 мм - возможен люфт и потеря степени защиты;
• Запрещено применять в средах с агрессивными химическими веществами, которые разрушают латунь (например, аммиак, некоторые кислоты);
• Не следует использовать в качестве точки крепления кабеля - нагрузка на проводники должна передаваться через специальные зажимы внутри корпуса.

Примеры использования

• Ввод кабеля питания в взрывозащищённый двигатель на нефтеперерабатывающем заводе;
• Подключение сигнальных линий к контроллеру в пылеопасной зоне угольного терминала;
• Герметизация кабеля в клеммной коробке на химическом производстве с выбросами растворителей;
• Прокладка кабеля в систему автоматизации в холодильном комплексе с температурой ниже –50 C.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен попадать в диапазон 54,8–63 мм; меньший диаметр требует переходника или другой модели;
• При использовании в условиях частых температурных колебаний регулярно осматривайте уплотнители на предмет трещин или потери эластичности;
• Затягивайте контргайку равномерно - перекос вызывает протечки и снижение степени защиты;
• Для многожильных кабелей используйте термоусадочные трубки на входе - это предотвращает расслоение жил при изгибе;
• При замене всегда применяйте оригинальные комплектующие от DKC - сторонние уплотнители могут не обеспечить нужную степень защиты.
