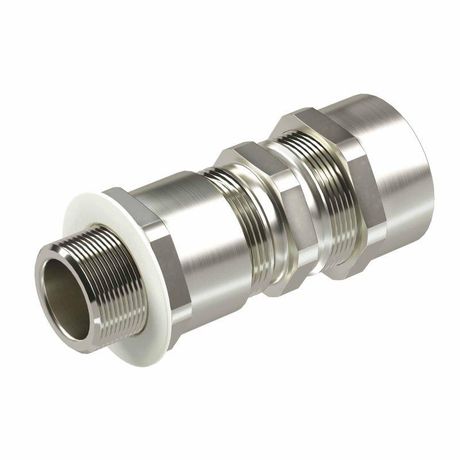

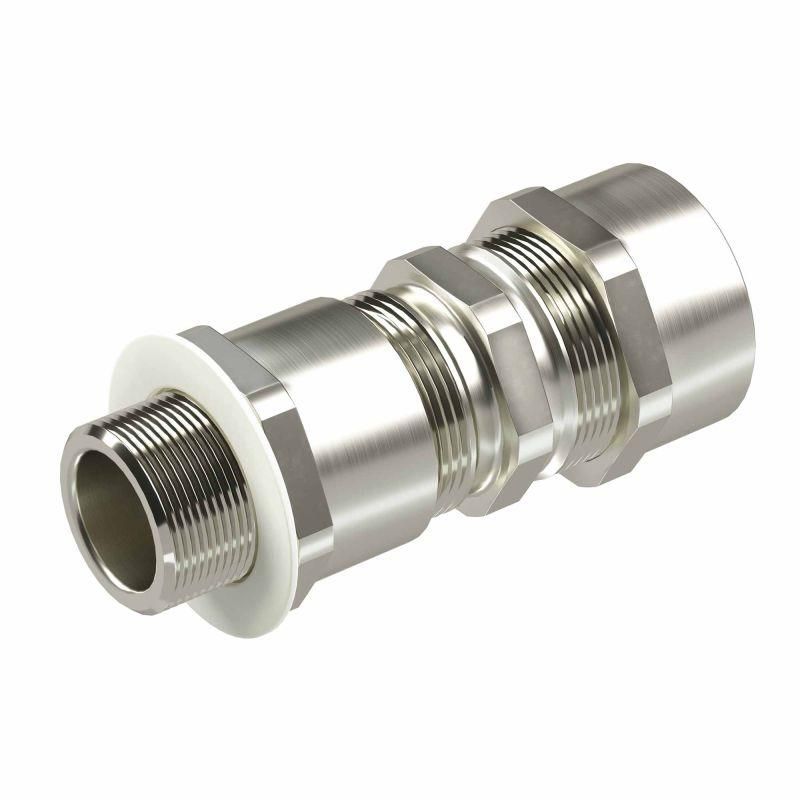

Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ75х1,5 d:46,8-55мм D:52-65мм. Никелированная латунь IP66/IP68 | KA8MHK DKC ДКС

Кабельный ввод взрывозащищенный серии КА для бронированного кабеля М75х1,5 d:46,8–55 мм D:52–65 мм никелированная латунь IP66/IP68 DKC — надёжный элемент для герметичного ввода бронированных кабелей в оборудование, работающее во взрывоопасных зонах. Артикул ka8mhk от бренда DKC обеспечивает безопасную передачу сигнала и питания в условиях повышенного риска.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КА предназначен для пропуска бронированного кабеля через стенку оборудования, установленного во взрывоопасных средах. Он используется для подключения кабелей к шкафам, щиткам, клеммным коробкам и постам управления, где есть риск возникновения взрыва из-за газов, паров или пыли. Применяется в нефтегазовой, химической, горнодобывающей и других отраслях с опасными зонами классификации 1, 2 по газу и 20, 21, 22 по пыли.

Технические характеристики

• Резьба: M75×1,5 — метрическая резьба для плотного соединения с оборудованием;
• Диаметр кабеля: внутренний диаметр (d) 46,8–55 мм — подходит для бронированных кабелей указанного размера;
• Наружный диаметр установки: D 52–65 мм — позволяет фиксировать ввод в отверстие соответствующего размера;
• Материал: никелированная латунь — устойчив к коррозии, механическим нагрузкам и агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Рабочий температурный диапазон: от –60 °C до +200 °C — работает в экстремальных климатических условиях;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc — сертифицирован для использования в зонах с воспламеняемыми газами группы IIC и пылью категории IIIA/IIIB.

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КА совместим с бронированными кабелями, имеющими наружный диаметр в пределах 46,8–55 мм. Для монтажа требуется подготовленное отверстие в корпусе оборудования с наружным диаметром 52–65 мм. Установка выполняется путём завинчивания резьбы M75×1,5 в соответствующую резьбовую часть корпуса. Герметизация достигается за счёт компрессионного уплотнения внутри ввода — кабель зажимается равномерно, без повреждений жил. Перед монтажом проверьте соответствие диаметра кабеля допустимому диапазону — использование кабеля меньшего или большего размера снижает степень защиты.

Безопасность и стандарты

Кабельный ввод взрывозащищенный серии КА соответствует требованиям Европейского стандарта EN 60079-0 и EN 60079-1, а также ГОСТ Р 51330.10–99. Его маркировка подтверждает соответствие нормам для взрывозащиты типов “d” (искробезопасная оболочка), “e” (повышенная безопасность) и “nR” (ограниченная энергия). Сертификаты позволяют применять изделие в зонах 1, 2, 20, 21, 22. Все материалы проходят испытания на термостойкость и химическую стойкость.

Преимущества

• Никелирование поверхности латуни препятствует окислению и увеличивает срок службы в агрессивных средах;
• Высокая степень защиты IP66/IP68 гарантирует герметичность даже при воздействии воды под давлением или длительном погружении;
• Широкий диапазон рабочих температур (-60…+200 °C) делает ввод пригодным для работы в холодильных камерах, печях и на открытых площадках;
• Поддержка нескольких типов взрывозащиты (Ex db, Ex e, Ex nR) даёт гибкость при проектировании систем безопасности;
• Универсальная конструкция позволяет использовать один и тот же ввод для различных моделей оборудования с подходящими отверстиями.

Ограничения применения

• Не предназначена для неметаллических (пластиковых) кабелей — требует наличия металлической брони для эффективного зажима и герметизации;
• Не рекомендуется для кабелей с внешним диаметром менее 46,8 мм или более 55 мм — возможна потеря степени защиты IP66/IP68;
• Запрещено использовать в зонах с высоким уровнем вибраций без дополнительной фиксации кабеля вне ввода — перегрузка на уплотнение может вызвать протечку;
• Не следует применять в средах с агрессивными кислотами или щелочами, не указанными в документации производителя — хотя латунь устойчива, её покрытие может повреждаться при длительном контакте с некоторыми химикатами.

Примеры использования

• Ввод кабеля в explosion-proof распределительный щит на нефтебазе;
• Подключение датчиков уровня и температуры в цехе химического производства;
• Фиксация силового кабеля в клеммной коробке на угольной шахте;
• Прокладка контрольных линий в системе автоматизации газоперекачивающего компрессора.

Практические советы

• Перед установкой проверьте точный диаметр кабеля — используйте штангенциркуль, особенно если он был изгибаем или сплющен;
• Используйте только кабели с целой бронёй — повреждённая оплетка может нарушить герметизацию;
• Затягивайте ввод руками до упора, затем доверните на ¼ оборота — переусилие может деформировать уплотнение;
• После монтажа проведите тест на герметичность — например, продувка воздухом под давлением 0,5 бар;
• При замене старого ввода сохраняйте оригинальный момент затяжки — не применяйте ударные инструменты.
