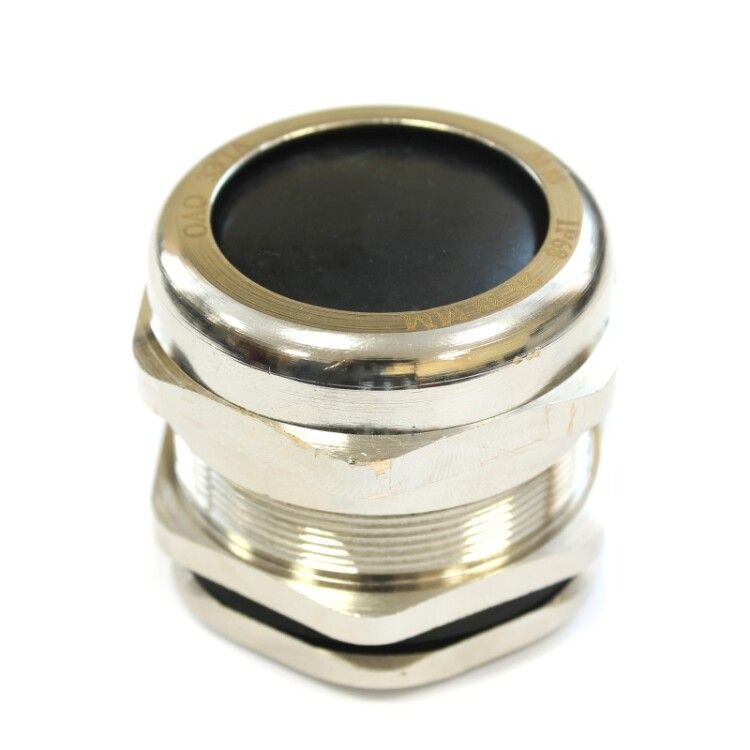

Кабельный ввод М 75х2 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 42-52 мм) от ЗЭТА Новосибирск - надёжный сальник из никелированной латуни для герметичного ввода кабелей в щиты и оборудования в условиях повышенной запылённости, влажности или внешнего воздействия. Подходит для промышленных систем, где важна долговечность и защита от воды и пыли.

Назначение и область применения

Кабельный ввод М 75х2 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств, станций управления и другого промышленного оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги, масла и других загрязнений внутрь корпуса. Применяется в средах с высокими требованиями к защите - на заводах, в насосных станциях, на объектах ЖКХ, в пищевой и химической промышленности.

Технические характеристики

• Номинальный размер резьбы: M75×2 - метрическая резьба с шагом 2 мм, совместима со стандартными отверстиями в щитах
• Диапазон диаметров кабеля: 42–52 мм - подходит для толстых небронированных кабелей, включая плоские варианты
• Материал: Латунь никелированная - коррозионностойкая, прочная, не выделяет галогены
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 16 мм - достаточна для плотного крепления в стенках толщиной до 12 мм
• Размер шестигранника: 78 мм - удобен для затяжки гаечными ключами
• Тип уплотнения: Уплотнительное кольцо круглого сечения (тип УТ1,5)
• Крепление: С контргайкой - обеспечивает фиксацию без люфта даже при вибрации
• Исполнение: Прямолинейное - кабель вводится по оси устройства, без изгиба
• Защитное покрытие: Никелированное - антикоррозийное, эстетичное, легко моется
• Цвет: Серый - соответствует промышленному дизайну
• Без галогенов: Да - безопасен для окружающей среды и персонала при возгорании
• Поддержка плоского кабеля: Да - уплотнитель адаптируется к форме кабеля

Совместимость и монтаж

Кабельный ввод М 75х2 латунный УТ1,5 монтируется в подготовленное отверстие диаметром 75 мм с резьбой M75×2. Для установки требуется ключ на 78 мм. После вставки кабеля в центральное отверстие уплотнительной втулки, последовательно собираются: резиновая втулка, пластиковая зажимная втулка, корпус и накидная гайка. Контргайка фиксирует весь узел на корпусе. Герметизация достигается за счёт сжатия уплотнительного кольца между корпусом и кабелем. Пластиковая зажимная втулка равномерно распределяет нагрузку, предотвращая деформацию кабеля. Защитная заглушка-пыльник остаётся на изделии до момента монтажа - её можно удалить перед установкой.

Безопасность и стандарты

Кабельный ввод М 75х2 латунный УТ1,5 соответствует требованиям к степени защиты IP66–IP68, что подтверждает его соответствие нормам IEC 60529. Отсутствие галогенов делает его безопасным при возможном возгорании - не выделяет токсичных паров. Материал латуни и никелированное покрытие обеспечивают электроизоляцию и исключают риск коррозии в агрессивных средах. Ударопрочность позволяет использовать в местах с вибрацией и механическими нагрузками.

Преимущества

• Высокая степень защиты IP66–IP68 - надёжная герметизация даже при длительном контакте с водой
• Широкий диапазон диаметров кабеля (42–52 мм) - один тип подходит для нескольких видов проводов
• Устойчивость к температурным колебаниям - работает в холодных и жарких помещениях
• Никелированная латунь - долговечность, антикоррозийность, простота обслуживания
• Контргайка и ударопрочная конструкция - минимизирует риск ослабления крепления
• Поддержка плоских кабелей - универсальность в применении

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнитель не рассчитан на жёсткий металлический экран
• Не рекомендуется для кабелей с диаметром менее 42 мм - возможен проскок и потеря герметичности
• Не следует использовать в средах с постоянным давлением выше 1 бара - максимальная защита IP68 действует при условии временного погружения, а не под давлением
• При температуре ниже –40 C материал становится более хрупким - требуются проверки на трещины после длительного хранения в морозе

Примеры использования

• Ввод силового кабеля в щит автоматизации на конвейере в пищевом производстве
• Герметизация входа кабелей в дренажную насосную станцию с частым воздействием влаги
• Подключение сигнализационных кабелей к пульту управления в холодильном цеху
• Монтаж в распределительные пункты на открытых площадках с высокой запылённостью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в границах 42–52 мм. Если кабель слишком тонкий, используйте дополнительные прокладки.
• При работе с плоским кабелем ориентируйте его так, чтобы наибольшая сторона была перпендикулярна оси ввода - это повысит герметичность.
• Затягивайте контргайку равномерно, не допускайте перекоса - иначе уплотнитель будет деформирован, и защита снижается.
• При использовании в агрессивных средах (например, с кислотами или солями) регулярно осматривайте поверхность никелированного слоя - при появлении пятен окисления замените элемент.
• Артикул zeta30125 - это серийный номер от ЗЭТА Новосибирск; аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют те же параметры, но могут отличаться по цвету или точности резьбы - сверьте размеры перед заменой.
