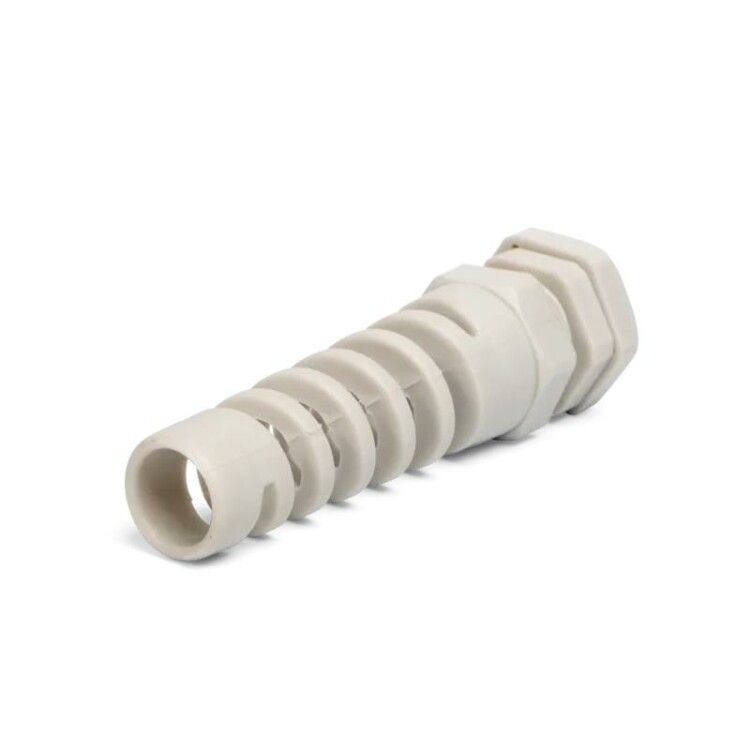

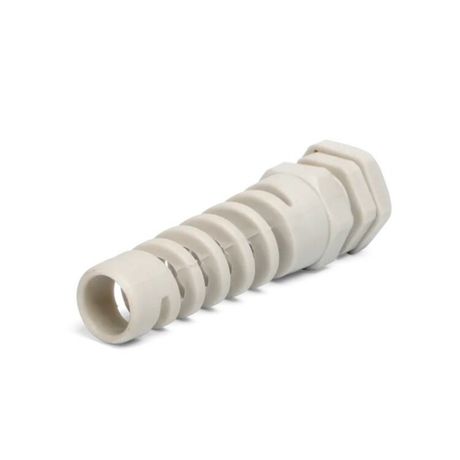

Кабельный ввод спиральный PG-R-7 (Fortisflex) - 80026 КВТ

Ввод кабельный PG-R 7 (3-6.5 мм) спиральный герметичный от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей в электрооборудовании, сохраняя степень защиты IP68 даже при экстремальных температурах и механических нагрузках.

Назначение и область применения

Ввод кабельный PG-R 7 (3-6.5 мм) спиральный герметичный предназначен для безопасного прохода кабелей и проводов через стенки электрических щитов, распределительных коробок, станков и другого оборудования, требующего высокой степени защиты от пыли, влаги и внешних воздействий. Подходит для установки в условиях повышенной влажности, на улице, в промышленных цехах и на объектах с агрессивными средами.

Технические характеристики

• Резьба: PG7
• Диаметр кабеля: 3–6,5 мм
• Сечение кабеля: 3–6,5 мм2
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, топливу и перепадам температур
• Температура эксплуатации: от –40 C до +100 C
• Длина резьбы: 8 мм
• Размер шестигранника: 17,7 мм - удобно затягивать ключом
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Цвет: белый
• Исполнение: прямолинейное
• Наличие контргайки: да - фиксирует положение ввода после монтажа
• Разгрузка натяжения: да - снижает нагрузку на жилы кабеля
• Разъемный сальник: да - позволяет менять кабель без демонтажа ввода
• Поддержка плоского кабеля: да - совместим с кабелями нестандартной формы
• Защита от перегиба: да - конструкция хвостовика исключает излом проводов
• Защитная мембрана: да - предотвращает проникновение пыли внутрь корпуса

Совместимость и монтаж

Ввод кабельный PG-R 7 (3-6.5 мм) спиральный герметичный устанавливается в подготовленное отверстие диаметром 9,5 мм. Для точного сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, а также набор матриц НМПО-PG. После установки плотно закручивается контргайка - она не допускает самоотвинчивания благодаря стопорным засечкам. На гайке нанесена маркировка размера ключа - 17,7 мм - что ускоряет работу монтажника.

Безопасность и стандарты

Ввод кабельный PG-R 7 (3-6.5 мм) спиральный герметичный соответствует требованиям безопасности для работы в электрических системах. Высокая электрическая прочность (60 кВ/мм) и удельное сопротивление (1×10¹² Ом·см) обеспечивают надёжную изоляцию. Отсутствие галогенов в материале делает его безопасным при возгорании - не выделяет токсичных газов. Применим в соответствии с нормами IEC 60529 (IP68) и DIN 47400 (резьба PG).

Преимущества

• Высокая герметичность IP68 - работает под водой и в запылённых средах
• Устойчивость к широкому диапазону температур - от Arctic до печи
• Разъёмная конструкция - замена кабеля без снятия всего ввода
• Защита от перегиба - продлевает срок службы кабеля внутри оборудования
• Контргайка со стопорами - не откручивается от вибраций
• Совместимость с плоскими и круглыми кабелями - универсальное решение
• Материал без галогенов - безопасен для людей и окружающей среды

Ограничения применения

Ввод кабельный PG-R 7 (3-6.5 мм) спиральный герметичный не предназначен для кабелей с диаметром более 6,5 мм - при превышении теряется герметичность. Также не следует использовать с кабелями, имеющими слишком жёсткую оболочку, которая не деформируется под давлением уплотнителя - это может повредить неопреновое кольцо. Не применяйте в местах постоянного контакта с открытым огнем или расплавленными металлами - хотя материал устойчив к нагреву, он не является огнеупорным.

Примеры использования

• Ввод кабелей управления в промышленные контроллеры и частотники
• Герметизация силовых кабелей в щитах на открытых площадках
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж в оборудование для пищевой и фармацевтической промышленности - за счёт отсутствия галогенов
• Использование в судовой и морской аппаратуре - благодаря IP68 и устойчивости к солёной воде

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен входить в диапазон 3–6,5 мм. Лучший результат - когда кабель слегка сдавливает уплотнение, но не деформирует его сильно.
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна оси ввода - это улучшает контакт с уплотнителем.
• Не используйте инструменты с острыми краями при монтаже - они могут повредить уплотнительное кольцо.
• После сборки проверьте герметичность: подайте воздух под небольшим давлением и нанесите мыльный раствор - пузырьки указывают на утечку.
• При необходимости замены кабеля просто открутите контргайку, вытяните старый провод и вставьте новый - не требуется демонтаж всей конструкции.
