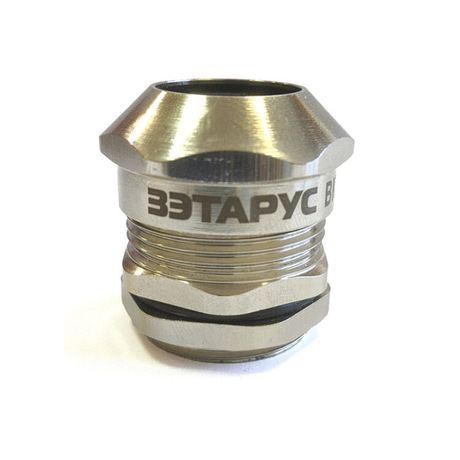

Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 - zeta34004 ЗЭТА

Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжное решение для герметичного ввода небронированных кабелей в электрооборудование. Латунный корпус с никелированным покрытием и силиконовое уплотнительное кольцо обеспечивают долговечную защиту даже в условиях повышенной влажности, перепадов температур и механических нагрузок.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 используется для герметизации и фиксации небронированных кабелей в корпусах оборудования. Он предотвращает попадание пыли, воды и других внешних воздействий внутрь устройств, сохраняя степень защиты IP66–IP68. Подходит для установки на промышленном оборудовании, автоматизированных линиях, системах управления, насосах, светильниках и других устройствах, работающих в агрессивных средах.

Технические характеристики

• Резьба: M12 мм - стандартная метрическая резьба для крепления в отверстие корпуса
• Диапазон диаметров кабеля: 4–14 мм - совместим с большинством небронированных силовых и сигнальных кабелей
• Материал корпуса: латунь никелированная - высокая коррозионная стойкость и прочность
• Уплотнение: силиконовое кольцо - эластичное, устойчиво к старению, работает в широком температурном диапазоне
• Защитное покрытие: никелированное - антикоррозийное, износостойкое, легко моется
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение под давлением)
• Рабочая температура: от –40 C до +100 C - выдерживает экстремальные условия
• Исполнение: прямолинейное - кабель вводится прямо через центр, без поворотов
• Крепление: с контргайкой - позволяет плотно закрепить ввод в стенке корпуса и предотвратить проворачивание
• Цвет: серый - универсальный, не выгорает на солнце
• Ударопрочность: да - устойчив к механическим ударам и вибрациям

Совместимость и монтаж

Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 устанавливается в подготовленное отверстие диаметром 12 мм с резьбой М12. Комплект состоит из корпуса, силиконового уплотнительного кольца, накидной гайки и контргайки. Для монтажа:

• Проденьте кабель через уплотнительное кольцо и корпус
• Наденьте накидную гайку на кабель
• Вставьте сборку в отверстие корпуса
• Закрутите накидную гайку до упора, затем затяните контргайку против часовой стрелки для фиксации

Не используйте инструменты с острыми краями при работе с уплотнителем - можно повредить силикон. Диаметр кабеля должен соответствовать указанному диапазону (4–14 мм): слишком тонкий кабель не будет плотно зажат, слишком толстый - деформирует уплотнение.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 соответствует требованиям международных стандартов для степеней защиты IP66, IP67 и IP68. Применение силиконового уплотнителя обеспечивает безопасную работу в условиях повышенной влажности, химически активных сред и частых мойках. Устройство не содержит материалов, опасных при нагреве выше 100 C.

Преимущества

• Высокая герметичность за счёт трёх уровней защиты IP66–IP68 - подходит для помещений с мытьём, улицы, подземных сооружений
• Никелированная латунь - не ржавеет, не теряет форму, служит десятки лет
• Силиконовое уплотнение - сохраняет эластичность при минусовых температурах и не растрескивается при нагреве
• Контргайка исключает самопроизвольное раскручивание при вибрации
• Ударопрочность - выдерживает случайные удары во время обслуживания или транспортировки

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнитель не рассчитан на жёсткую металлическую оплётку
• Максимальная рабочая температура - +100 C; хотя в описании производителя указана до +150 C, реальная длительная эксплуатация возможна лишь до +100 C
• Не рекомендуется использовать в средах с постоянным контактом с растворителями, маслами и агрессивными химикатами - силикон может набухнуть
• Не подходит для кабелей с диаметром менее 4 мм - требуется применение переходных колец или другого типа ввода

Примеры использования

• Подключение датчиков на конвейерах в пищевой промышленности
• Ввод кабелей в водонепроницаемые шкафы управления на насосных станциях
• Фиксация сигнальных кабелей в осветительных приборах уличного освещения
• Герметизация входов в промышленные контроллеры на заводах с частой мойкой оборудования

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важнее паспортных значений
• Если кабель слишком тонкий, используйте дополнительный уплотнительный элемент (например, термоусадку) перед введением в кабельный ввод
• При установке в вертикальные поверхности - направляйте кабель вниз, чтобы влага не задерживалась внутри
• При замене уплотнителя всегда используйте оригинальные запчасти - сторонние кольца могут не обеспечивать нужную герметичность
• Артикул zeta34004 - единственный номер для заказа запчастей и аналогов от ЗЭТА Новосибирск, ГОФРОМАТИК и ЗЭТАРУС
