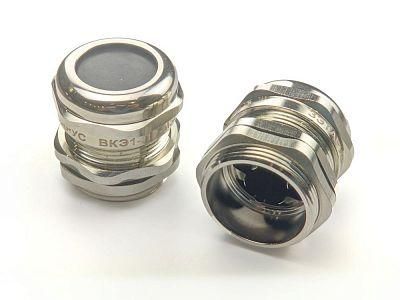

Кабельный ввод ВКЭ1-ЛР-М12-8-L8 IP66/IP67/IP68 | zeta34701 ГОФРОМАТИК ЗЭТА

Кабельный ввод резьбовой М12 шаг 1.5 4–8 мм IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжное решение для герметичного ввода экранированных кабелей в электрощиты, обеспечивающее заземление экрана и защиту от пыли и воды. Артикул zeta34701 подходит для промышленных условий, где важна долговечность и электробезопасность.

Назначение и область применения

Кабельный ввод используется для безопасного прохода экранированных кабелей через стенки металлических шкафов, щитов и корпусов оборудования. Он одновременно фиксирует кабель, герметизирует входное отверстие и создаёт непрерывную цепь заземления между экраном кабеля и корпусом устройства. Применяется в системах автоматизации, на станках, конвейерах, в насосных станциях, в помещениях с повышенной влажностью или запылённостью.

Технические характеристики

• Резьба: M12 × 1.5 - стандартизированная метрическая резьба, совместима с большинством промышленных корпусов и переходников
• Диапазон диаметров кабеля: 4–8 мм - позволяет использовать кабели с внешним диаметром в этом пределе, включая экранированные версии
• Степень защиты: IP66, IP67, IP68 - полная защита от пыли (6), устойчивость к мощным струям воды (6), временному погружению (7) и длительному погружению под давлением (8)
• Материал: никелированная латунь или нержавеющая сталь - высокая коррозионная стойкость, подходит для агрессивных сред
• Контакт: металлический контакт с экраном кабеля - обеспечивает надёжное заземление без дополнительных проводов

Совместимость и монтаж

Кабельный ввод устанавливается в подготовленное отверстие диаметром 12 мм с резьбой M12×1.5. Перед установкой необходимо:

• Подобрать кабель с внешним диаметром 4–8 мм - слишком толстый кабель не войдёт, слишком тонкий не будет плотно зафиксирован
• Снять изоляцию с конца кабеля так, чтобы экран (оплетка или фольга) выступал за конец оболочки на 5–10 мм
• Вставить кабель в ввод до упора - металл ввода должен контактировать с экраном
• Завернуть гайку рукой, затем затянуть ключом - не перетягивать, чтобы не повредить резьбу или уплотнение

Не требует сверления или специальных инструментов. Подходит для монтажа в тонколистовые металлические панели толщиной до 4 мм.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности и герметизации, применяемым в промышленном оборудовании. Герметизация достигается за счёт комбинированного уплотнения - эластомерного кольца и металлического контакта. Обеспечивает снижение риска пробоя изоляции, замыканий и воздействия внешней среды на внутренние компоненты.

Преимущества

• Объединяет три функции: крепление, герметизация, заземление - экономит время и места на панели
• Никелированная латунь и нержавеющая сталь - устойчивы к окислению, химическим веществам и механическим нагрузкам
• Высокая степень защиты IP66–IP68 - работает даже при мойке оборудования водой под давлением
• Нет необходимости в дополнительных заземляющих перемычках - снижает риск плохого контакта

Ограничения применения

• Не предназначена для ввода неэкранированных кабелей - без экрана не будет работать функция заземления
• Не рекомендуется для кабелей с диаметром менее 4 мм или более 8 мм - возможна потеря герметичности
• Не подходит для частых изгибов кабеля в месте ввода - требуется дополнительная защита (например, гофра) при движущихся элементах
• Не является взрывозащищённым устройством - не применяется во взрывоопасных зонах без сертификата ATEX/IECEx

Примеры использования

• Ввод экранированного сигнального кабеля в частотный преобразователь
• Герметизация кабеля датчиков температуры в технологических щитах на пищевых производствах
• Подключение кабелей ЭМС-фильтров в промышленных контроллерах
• Фиксация и заземление кабелей вода-очистных сооружений с постоянной влажностью

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - точность +-0.5 мм критична для герметичности
• Если кабель имеет жесткую оболочку, слегка расширьте её конец, чтобы он легче прошёл через ввод
• При использовании в условиях сильной вибрации - используйте контргайку или фиксирующий клей на резьбе
• Артикул zeta34701 от ЗЭТА Новосибирск совместим с аналогами от ГОФРОМАТИК и ЗЭТАРУС - можно менять поставщиков без переделки монтажа
• При длительной эксплуатации в агрессивной среде периодически осматривайте резьбу и контакт - при появлении коррозии замените ввод
