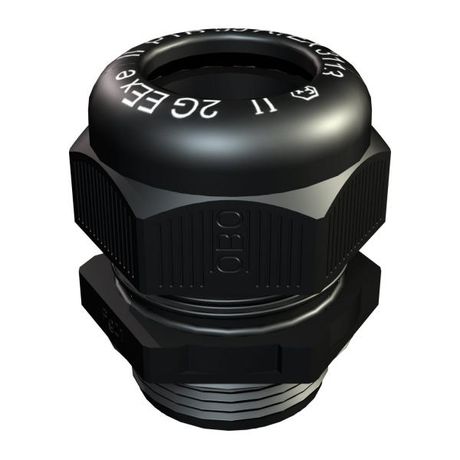

Кабельный ввод взрывозащищенный M25 - 2050331 OBO Bettermann

Кабельный ввод взрывозащищенный M25 черный от OBO BETTERMANN (артикул 2050331) — это надёжный элемент для герметичного и безопасного ввода кабелей во взрывоопасные зоны, где важна защита от пыли, влаги и возгорания. Материал из полиамида и степень защиты IP68 обеспечивают долгую работу в тяжёлых условиях.

Назначение и область применения

Кабельный ввод взрывозащищенный M25 черный используется для вывода кабелей через стенки электрооборудования в зонах с повышенной опасностью взрыва газов и паров, а также с высоким уровнем запылённости. Он предотвращает проникновение пыли и воды внутрь щитов, шкафов, распределительных коробок и других устройств, сохраняя целостность изоляции и исключая риск воспламенения.

Подходит для установки на промышленном оборудовании: насосы, компрессоры, конвейеры, освещение в нефтегазовой отрасли, химических производствах, угольных шахтах и других объектах с классификацией зон по взрывоопасности.

Технические характеристики

• Номинальный размер резьбы: M25 (шаг 1,5 мм)
• Диапазон внешних диаметров кабелей: 12–18 мм
• Степень защиты: IP68 — полная герметизация от пыли и длительное погружение в воду
• Взрывозащита: соответствует требованиям для газовых сред и пылевых зон категории 22
• Материал корпуса: полиамид — прочный, устойчивый к химическим воздействиям и УФ-лучам
• Температурный диапазон: от –20 °C до +70 °C
• Тип уплотнения: эластичное кольцо, плотно обжимает кабель при затяжке
• Цвет: чёрный
• Состав: без галогенов — снижает выделение токсичных веществ при нагреве

Совместимость и монтаж

Резьба M25×1,5 мм стандартизована и совместима с большинством металлических и пластиковых корпусов, имеющих соответствующий проход. Для монтажа:

• Закрепите ввод в подготовленное отверстие в корпусе (диаметр отверстия должен соответствовать наружному диаметру резьбы).
• Протяните кабель через центральное отверстие ввода — его внешний диаметр должен находиться в пределах 12–18 мм.
• Затяните гайку рукой, затем доведите моментом ключа до упора — уплотнительное кольцо равномерно деформируется вокруг кабеля, обеспечивая герметичность.
• Не используйте силовые инструменты — перетяжка может повредить уплотнение.

Безопасность и стандарты

Кабельный ввод взрывозащищенный M25 черный сертифицирован для работы в зонах с потенциально взрывоопасными газовыми и пылевыми средами. Соответствует требованиям EN 60079-0, EN 60079-1 и IECEx для классификации зон 1/21 и 2/22. Степень защиты IP68 гарантирует работоспособность даже при постоянном контакте с водой.

Преимущества

• Высокая герметичность за счёт двухступенчатого уплотнения: кольцо + резьбовое соединение
• Устойчивость к агрессивным средам благодаря материалу полиамид
• Отсутствие галогенов — безопаснее при возможном перегреве или пожаре
• Чёрный цвет — маскирует загрязнения, не выгорает на солнце
• Простота монтажа — не требует специнструментов

Ограничения применения

• Не предназначена для кабелей с внешним диаметром менее 12 мм или более 18 мм — возможна потеря герметичности
• Не рекомендовано применение при температурах ниже –20 °C и выше +70 °C — материал теряет эластичность
• Не подходит для ввода жестких труб или многожильных кабелей с металлической оплёткой — требуется специализированный ввод
• Не заменяет заземление — при необходимости заземления кабеля необходимо использовать отдельные заземляющие элементы

Примеры использования

• Герметичный ввод кабеля питания в explosion-proof щит управления на нефтебазе
• Подключение сигнализационных кабелей в пылеопасной зоне угольной шахты
• Ввод контрольных линий в шкаф автоматики на химическом заводе
• Защита кабелей от влаги в наружных распределительных коробках в регионах с высокой влажностью

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точное соответствие 12–18 мм критично для герметичности
• Если кабель слишком мягкий, используйте вставку-уплотнитель внутри ввода для лучшей фиксации
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между ними — чтобы не ослабить стенку
• После монтажа проведите тест на герметичность: например, продувка воздухом под давлением или проверка с помощью мыльного раствора
• Храните в сухом месте — хотя изделие IP68, длительное воздействие влаги перед установкой может повлиять на качество уплотнения
