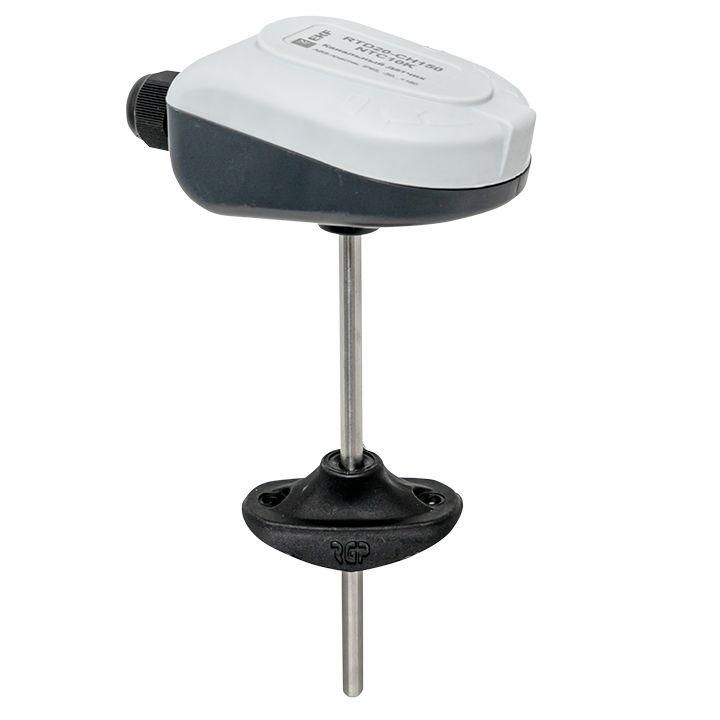

Канальный датчик температуры 150 мм | RTD20-CH150-NTC10K EKF

Датчик температуры канальный 150 мм EKF RTD20-CH150-NTC10K предназначен для измерения температуры воздуха внутри воздушных каналов систем отопления, вентиляции и кондиционирования. Этот датчик совместим с автоматикой HVAC и обеспечивает точную передачу сигналов в управляющие системы.

Назначение и область применения

Датчик температуры канальный 150 мм EKF RTD20-CH150-NTC10K используется для контроля температуры воздуха в прямоугольных или круглых воздуховодах систем ОВиК. Подходит для установки в жилых, коммерческих и промышленных зданиях. Применяется в системах автоматического регулирования температуры, где требуется постоянный мониторинг состояния воздушной среды.

Технические характеристики

• Тип сенсора: NTC 10 кОм — терморезистор с отрицательным температурным коэффициентом, чувствителен к изменениям температуры
• Диапазон измерений: от –50 до +180 °C — позволяет использовать в условиях экстремальных перепадов температур
• Длина трубы-держателя: 150 мм — оптимальная глубина для точного замера температуры в центральной части воздуховода
• Тип изделия: датчик с клеммной головкой — удобен для быстрого подключения проводов без пайки
• Материал корпуса: прочный пластик, устойчивый к воздействию воздуха и конденсата

Совместимость и монтаж

Датчик температуры канальный 150 мм EKF RTD20-CH150-NTC10K монтируется через предварительно просверленное отверстие в стенке воздуховода. Крепится фланцевым соединением с уплотнительным кольцом. Для подключения используются два провода, которые заводятся в клеммную головку. Совместим с большинством контроллеров HVAC, поддерживающими вход NTC 10 кОм. Убедитесь, что ваша система распознаёт именно этот тип сопротивления — не все контроллеры работают с NTC, некоторые требуют Pt100/Pt1000.

Безопасность и стандарты

Датчик соответствует требованиям безопасности для оборудования, используемого в системах отопления и вентиляции. Произведён в соответствии с российскими нормами качества. Сертификаты на продукцию доступны у официального представителя EKF. Не содержит опасных веществ согласно RoHS.

Преимущества

• Российское производство — гарантия наличия запчастей и сервисной поддержки
• Аналог европейских решений — можно заменить импортные датчики без переделки системы
• Удобная клеммная головка — снижает время монтажа и исключает необходимость пайки
• Широкий рабочий диапазон — подходит даже для холодильных камер и печных систем

Ограничения применения

• Не предназначен для установки в агрессивных средах — пары кислот, щелочей, растворителей повредят корпус и сенсор
• Измеряет только температуру воздуха — не работает в жидких средах (вода, масло и т.п.)
• Требуется правильная ориентация сенсора — чувствительная часть должна находиться в потоке воздуха, а не у стены
• NTC-сенсор имеет нелинейную зависимость — для точного считывания нужен адекватный алгоритм преобразования в контроллере

Примеры использования

• Контроль температуры в приточных каналах офисного здания
• Автоматическое регулирование нагрева в рециркуляционном воздуховоде
• Фиксация температуры на выходе из рекуператора
• Система защиты от перегрева в вытяжных каналах кухонных вентиляторов

Практические советы

• Перед установкой проверьте внутренний диаметр воздуховода — датчик должен свободно проходить в отверстие, но плотно прилегать к стенкам
• При монтаже в металлическом воздуховоде используйте изолирующую прокладку, чтобы избежать помех и коррозии
• Подключение проводов выполняйте при отключенном питании — высокое напряжение на сигнальных линиях может повредить контроллер
• Если система требует высокой точности, учитывайте, что NTC 10 кОм менее линеен, чем Pt100 — возможно потребуется калибровка в программном обеспечении
• Запросите документацию от EKF — там указаны графики зависимости сопротивления от температуры для вашего типа датчика
