Каркас ВРУ-1 (ВхШхГ) (1800х600х450) IP31 PROxima | mb15-05-00m EKF

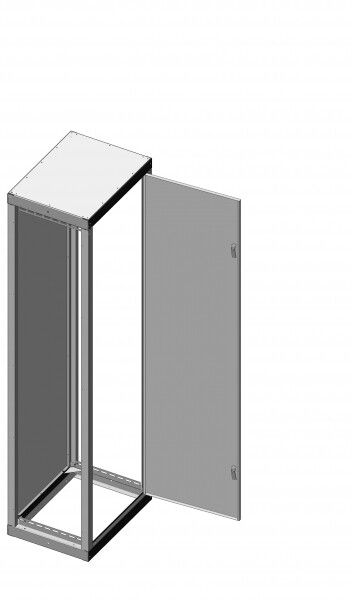

Каркас ВРУ-1 сварной (1800х600х450) IP31 от EKF - это металлический корпус для сборки вводно-распределительных устройств на ток до 800 А. Подходит для установки в помещениях с умеренным климатом, обеспечивает надёжную защиту оборудования и удобство монтажа. Артикул mb15-05-00m соответствует серии PROxima.

Назначение и область применения

Каркас ВРУ-1 сварной (1800х600х450) IP31 предназначен для сборки вводно-распределительных устройств (ВРУ) в зданиях жилой, общественной и промышленной застройки. Он служит основой для установки автоматических выключателей, счетчиков, контакторов и других компонентов, обеспечивающих ввод электроэнергии, её учёт и распределение по групповым цепям. Применяется там, где требуется надёжная, защищённая и легко модифицируемая платформа для электрощита.

Технические характеристики

• Размеры: 1800×600×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Номинальный ток: 800 А - допустимая нагрузка для внутренних коммутационных аппаратов
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Цвет: RAL 7035 (серый светло-серый)
• Количество дверей: одна, с тремя замками для усиленной безопасности
• Монтажная плата: есть, с возможностью регулировки по глубине - позволяет точно фиксировать оборудование
• Гарантия: 60 месяцев
• Соответствие нормативам: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-1 сварной (1800х600×450) IP31 совместим со всеми элементами серии PROxima: монтажными рейками, панелями и пластронами. Монтаж напольный - корпус устанавливается на ровное основание, не требует крепления к стене. Возможна сборка в ряд - несколько корпусов можно расположить рядом, формируя единую щитовую. Глубина 450 мм достаточна для установки современных автоматов и счётчиков, включая устройства с широкими клеммами. Наличие регулируемой монтажной плиты позволяет адаптировать положение оборудования под нужды конкретной схемы.

Безопасность и стандарты

Защита IP31 предотвращает попадание крупных инструментов и пыли внутрь, а также защиту от конденсата и вертикальных брызг - этого достаточно для помещений с контролируемой средой. Корпус выполнен из стали с порошковым покрытием, что исключает риск возникновения острых кромок и снижает риск поражения электрическим током при случайном прикосновении. Соответствует требованиям ТУ 3434-001-96504521-2007, рекомендован для проектирования в соответствии с действующими правилами ПУЭ.

Преимущества

• Жесткая сварная конструкция - минимальная деформация при длительной эксплуатации
• Три замка на одной двери - повышают безопасность и препятствуют несанкционированному доступу
• Регулируемая монтажная плата - упрощает точную установку оборудования без дополнительных креплений
• Порошковое покрытие - долговечная, устойчивая к царапинам и химическим воздействиям отделка
• Поддержка сборки в ряд - позволяет создавать унифицированные щитовые комнаты

Ограничения применения

Не применяется во взрывоопасных зонах, на открытых площадках без навеса, в местах с постоянным проливом воды или высокой запылённостью. IP31 не обеспечивает защиту от брызг сбоку или струй воды - для таких условий нужны корпуса с IP54 и выше. Также не предназначен для установки внутри металлоконструкций без доступа к задней части - необходим свободный доступ для проводки и обслуживания.

Примеры использования

• Вводно-распределительные устройства в многоквартирных домах
• Щитовые комнаты на промышленных участках с малой запылённостью
• Автономные распределительные пункты в офисных зданиях
• Кабинеты управления насосными станциями и HVAC-системами

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабели соответствовали вашему кабелю - они должны быть просверлены заранее или предусмотрены в заказе
• Используйте монтажные рейки и пластроны из серии PROxima - они гарантированно подходят по габаритам и креплениям
• При установке в ряд соблюдайте зазор минимум 50 мм между корпусами для теплоотвода и доступа к тыльной стороне
• Учитывайте глубину 450 мм - некоторые большие автоматы или преобразователи частоты могут не поместиться; выбирайте оборудование с учётом этой величины
• При необходимости замены замков - используйте оригинальные комплекты от EKF, чтобы сохранить степень защиты и соответствие сертификатам
