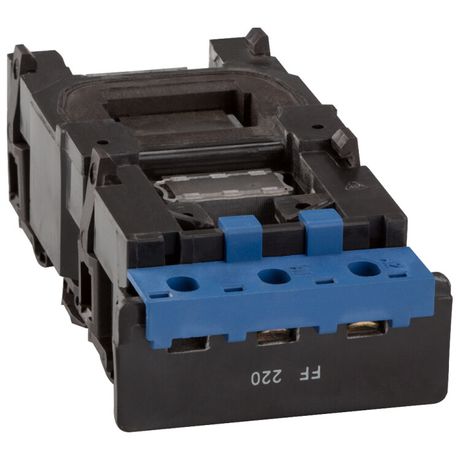

Катушка для ПМЛ-5 110AC УХЛ4 КЭАЗ 238398

Катушка ПМЛ-5-110AC-УХЛ4 - это элемент управления контактором от КЭАЗ, предназначенная для включения, удержания и отключения устройства при переменном токе 110 В. Артикул 238398 относится к серии ПМЛ и используется в автоматических системах, где требуется надёжное управление силовыми цепями.

Назначение и область применения

Катушка ПМЛ-5-110AC-УХЛ4 не работает автономно - она служит лишь управляющим компонентом для контакторов серии ПМЛ и аналогичных устройств. Когда на катушку подаётся напряжение 110 В переменного тока, её сердечник намагничивается, замыкая механические контакты контактора. После снятия напряжения контактор отключается. Применяется в пультах управления, щитах автоматики, станках, конвейерах и других системах, где нужна дистанционная коммутация нагрузок.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 110 В
• Тип изделия: катушка контактора
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 - нет защиты от внешних воздействий, требует установки внутри корпуса или защищённого щита
• Нормативный документ: ТУ3420-091-05758109-2016

Совместимость и монтаж

Катушка ПМЛ-5-110AC-УХЛ4 совместима с контактными аппаратами серии ПМЛ, а также с другими моделями, имеющими аналогичный габарит и тип крепления. Монтаж осуществляется на печатную плату через винтовые клеммы - провода фиксируются затяжкой винтов. Для правильной работы необходимо соблюдать полярность подключения: L и N должны соответствовать маркировке на корпусе. Не допускается подключение к постоянному току - это повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям технических условий ТУ3420-091-05758109-2016. Отсутствие степени защиты IP00 означает, что катушка не имеет изоляции от пыли, влаги и случайного прикосновения - поэтому обязательна установка в защищённом электрощите. Нельзя использовать в открытой среде, на улице или в местах с высокой запылённостью без дополнительной оболочки.

Преимущества

• Высокая надёжность благодаря проверенной конструкции завода КЭАЗ
• Простота монтажа на PCB - удобна для сборки автоматических панелей
• Стабильная работа при колебаниях напряжения +-10% от 110 В
• Совместимость с широким спектром контакторов серии ПМЛ

Ограничения применения

• Не применяется вне герметичного или закрытого корпуса - IP00 исключает использование в сырых, пыльных или агрессивных средах
• Подходит только для переменного тока 110 В - нельзя подключать к сети 220 В или постоянному току
• Не является самостоятельным устройством - всегда требует установленного контактора
• Не рекомендовано применение в условиях частых перегрузок или ударных токов без дополнительной защиты

Примеры использования

• Автоматические линии на пищевых производствах - управление насосами и конвейерами
• Щиты управления станков ЧПУ - включение/выключение двигателей
• Системы вентиляции и кондиционирования - контроль работы вентиляторов
• Аппараты с дистанционным управлением - кнопочные пункты управления

Практические советы

• Проверьте соответствие напряжения сети 110 В до подключения - превышение вызывает перегрев и выход из строя
• Затягивайте винтовые клеммы равномерно, без усилия - переусилие может повредить выводы
• При замене используйте только оригинальные катушки ПМЛ-5-110AC-УХЛ4 от КЭАЗ - отличаются габаритами и параметрами даже внешне похожие модели
• Обязательно устанавливайте катушку в щит с достаточным охлаждением - длительная работа при температуре выше +40C снижает срок службы
• Для диагностики: если контактор не включается, проверьте наличие напряжения на клеммах катушки - часто причина в обрыве цепи управления, а не в самой катушке
