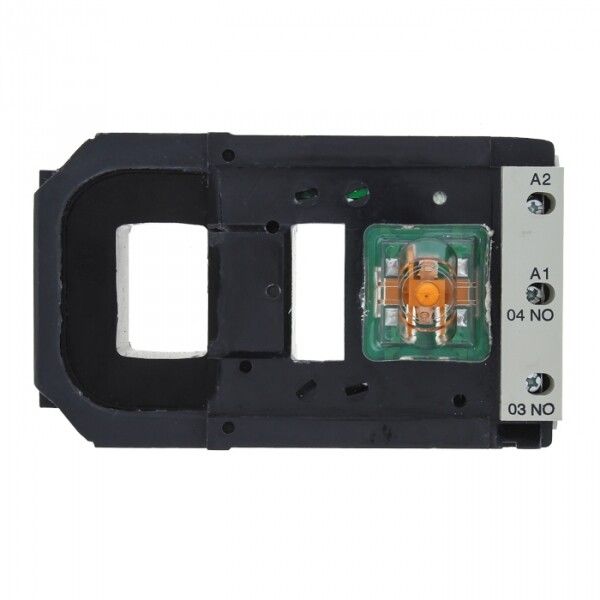

Катушка управления КТЭ F 500А 380В EKF PROxima | ctr-k-b-500/380

Катушка управления контактора КТЭ F 500А 380В от EKF - компонент для дистанционного включения и отключения силового контактора через управление слаботочной цепью. Применяется в системах автоматизации, где требуется надёжное управление нагрузками до 500 А. Артикул ctr-k-b-500/380 соответствует серии PROxima.

Назначение и область применения

Катушка управления контактора КТЭ F 500А 380В служит для активации силового контактора при подаче напряжения на её выводы. Она не коммутирует основную нагрузку, а лишь передаёт управляющий сигнал. Подходит для использования в пультах управления, системах аварийной остановки, автоматизированных линиях и станках, где необходимо удалённое или программное управление.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение питания: 320–440 В (работает в широком диапазоне, исключает необходимость точной настройки сети)
• Номинальный ток контактора: 500 А - совместима с мощными контактными аппаратами
• Степень защиты: IP20 - защищена от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на монтажную плату - требует установки в щите с печатной платой или специальной базой
• Климатическое исполнение: УХЛ4 - допустимо применение в помещениях с умеренным климатом, возможна работа при температуре от −25C до +40C
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность сборки
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - сертифицирована для использования в промышленных электроустановках России

Совместимость и монтаж

Катушка управления контактора КТЭ F 500А 380В предназначена исключительно для контакторов серии КТЭ. Для других типов (например, КМЭ) требуется другая модель. Монтаж осуществляется на монтажную плату - не имеет крепления на DIN-рейку. Перед установкой проверьте соответствие напряжения сети диапазону 320–440 В. Нельзя использовать с постоянным током или напряжением ниже 320 В - катушка не сработает. Соединение проводов выполняется винтовыми зажимами, доступными после снятия крышки корпуса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1-2002, что гарантирует безопасность при работе в промышленных условиях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, однако не защищает от попадания пыли или воды. Не применяйте в сырых, пыльных или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Широкий рабочий диапазон напряжения (320–440 В) снижает риск отказа из-за колебаний сети
• Высокая долговечность - гарантированный срок службы 7 лет
• Совместимость с промышленными контроллерами и кнопочными постами
• Фиксированная конструкция на плате минимизирует вибрационные перегрузки

Ограничения применения

• Не работает при напряжении ниже 320 В - возможен отказ включения
• Запрещено использование в средах с повышенной влажностью, пылью или агрессивными газами - IP20 недостаточно
• Не подходит для монтажа на DIN-рейку - требует наличия печатной платы или специального крепления
• Не совместима с контактными аппаратами других серий (КМЭ, другие бренды)

Примеры использования

• Автоматизация конвейера: управление запуском/остановкой через PLC и кнопочный пост
• Система аварийной остановки: отключение насоса или компрессора по сигналу датчика давления
• Щитовое оборудование: встраивание в распределительные шкафы для управления крупногабаритными двигателями

Практические советы

• Проверяйте напряжение на входе катушки перед подключением - даже кратковременные скачки выше 440 В могут повредить обмотку
• При замене используйте только оригинальные катушки КТЭ - отличаются по габаритам и расположению контактов
• Для работы в условиях вибраций закрепите плату с помощью демпферных прокладок
• Не забудьте отключить питание перед обслуживанием - даже при отключенном контакторе на катушке может сохраняться остаточное напряжение
• Артикул ctr-k-b-500/380 - единственный подходящий вариант для контактора КТЭ F 500А; другие модели из серии PROxima не взаимозаменяемы
