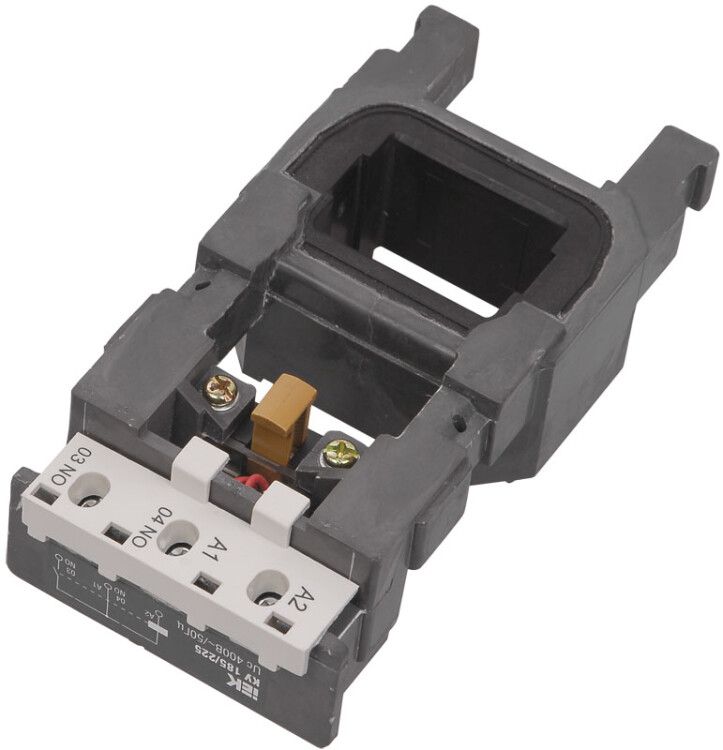

Катушка управления КУ-(115-150А) 230В KARAT IEK KKT50D-KU-150-230

Катушка управления КУ-(115А-150А) 230В от IEK предназначена для управления силовыми контакторами через цепь управления. Этот элемент используется в автоматических системах, где требуется надёжное включение и выключение нагрузки. Артикул kkt50d-ku-150-230 соответствует модели с питанием от переменного тока 230 В и монтажом на печатную плату.

Назначение и область применения

Катушка управления КУ-(115А-150А) 230В применяется для приведения в действие контакторов - устройств, которые коммутируют мощные нагрузки. Когда на катушку подаётся напряжение 230 В переменного тока, она создаёт магнитное поле, замыкающее силовые контакты контактора. Это позволяет управлять двигателями, нагревательными элементами или другими оборудованием с помощью слабых сигналов управления.

Подходит для установки в распределительных щитах, пультах управления, станках и конвейерных линиях. Является компонентом дополнительного оборудования для контакторов, часто используемых в промышленной автоматизации.

Технические характеристики

• Тип тока: Переменный (AC) - работает исключительно при подаче переменного напряжения, не совместима с постоянным током.
• Номинальное напряжение: 230 В - оптимальное рабочее напряжение; допустимые колебания не указаны, рекомендуется соблюдать точное соответствие.
• Способ монтажа: Монтажная плата - устанавливается прямо на печатную плату, требует пайки выводов.
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от пыли и влаги. Применяется только внутри закрытых корпусов.
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80% при 25C.
• Срок службы: 15 лет - при условии соблюдения режимов эксплуатации и отсутствия перегрузок.
• Нормативные документы: IEC 60947-4-1, IEC 60947-5-1 - соответствуют международным требованиям к контактным устройствам и управляемым элементам.

Совместимость и монтаж

Катушка управления КУ-(115А-150А) 230В проектировалась для установки на печатную плату. Для монтажа необходимо использовать плату с подходящими отверстиями под выводы катушки. Пайка должна выполняться с соблюдением температурного режима - избыточная температура повредит внутреннюю изоляцию.

Не предназначен для крепления на DIN-рейку или болтовое соединение. Совместима только с контактными модулями, имеющими механическую и электрическую согласованность с катушками серии KU-(115A–150A). Проверьте соответствие габаритов перед установкой.

Безопасность и стандарты

Катушка управления КУ-(115А-150А) 230В сертифицирована по стандартам IEC 60947-4-1 (для контакторов) и IEC 60947-5-1 (для устройств управления). Эти нормы гарантируют безопасность при работе в сетях до 1000 В переменного тока и обеспечивают отказоустойчивость в условиях промышленной среды.

Защита IP20 не обеспечивает защиту от внешних воздействий - использование вне электрошкафа недопустимо. Нельзя применять в местах с высокой запылённостью, влажностью или риском попадания жидкостей.

Преимущества

• Высокая долговечность - срок службы 15 лет при штатном режиме работы снижает затраты на обслуживание.
• Стандартное исполнение - совместима с большинством современных контакторов, соответствующих IEC.
• Фиксированный тип питания - отсутствие необходимости выбора между AC/DC упрощает сборку и диагностику.
• Минимальные габариты - удобна для плотной компоновки в контроллерных модулях.

Ограничения применения

• Работает только при переменном токе 230 В - нельзя использовать с источниками постоянного тока или другим напряжением (например, 110 В или 24 В).
• Запрещено применение вне герметичных корпусов из-за низкой степени защиты IP20.
• Не предназначена для частых включения-выключения более 600 раз в час - возможен перегрев и преждевременный выход из строя.
• Не поддерживает функции регулирования или димминга - только дискретное включение/отключение.

Примеры использования

• Управление двигателем насоса в системе водоснабжения через контактор.
• Автоматизация конвейера на пищевом производстве - катушка активирует контактор при получении сигнала от PLC.
• Контроль нагревательных элементов в термокамере - включение по команде с терморегулятора.
• Системы освещения в промышленных зонах, где требуется удалённое управление.

Практические советы

• При замене катушки проверяйте не только напряжение, но и физические размеры - даже небольшое отличие в высоте может помешать установке в корпус.
• Обязательно используйте защитные устройства (плавкие предохранители, тепловые реле) в цепи управления - это продлит жизнь катушке КУ-(115А-150А) 230В.
• Если система работает в условиях вибраций, дополнительно закрепите плату с катушкой антивибрационными прокладками.
• Не забудьте проверить полярность выводов при пайке - хотя для переменного тока она не имеет значения, неправильная ориентация может усложнить последующий ремонт.
• Для сервисного обслуживания сохраняйте оригинальный артикул kkt50d-ku-150-230 - аналоги других производителей могут иметь отличающиеся параметры срабатывания.
