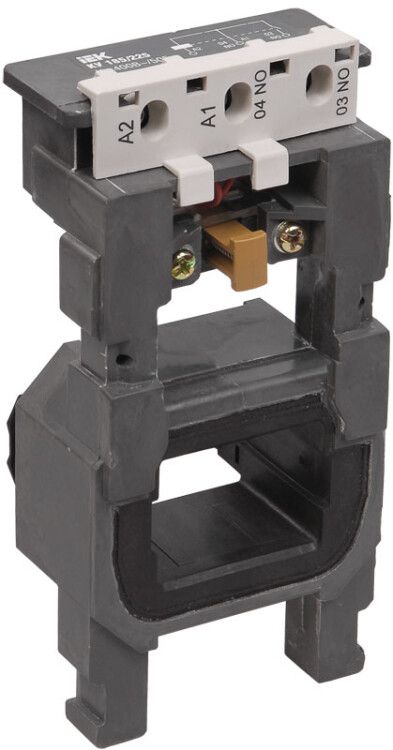

Катушка управления КУ-500А 230В KARAT IEK KKT60D-KU-500-230

Катушка управления КУ-500А 230В от IEK - компактное устройство для включения и выключения контакторов через цепь управления. Применяется в системах автоматизации на промышленном оборудовании, где требуется надёжное управление силовыми цепями переменного тока. Артикул kkt60d-ku-500-230 соответствует серийному решению IEK для стандартных задач контроля.

Назначение и область применения

Катушка управления КУ-500А 230В предназначена для работы в составе электромагнитных контакторов. При подаче напряжения 230 В переменного тока она создаёт магнитное поле, которое замыкает или размыкает главные контакты контактора. Это позволяет управлять мощными нагрузками - двигателями, нагревательными элементами, освещением - слабым сигналом из цепи управления.

Подходит для установки в шкафы управления, панели автоматики, станочное оборудование, системы конвейеров и другие устройства, требующие дистанционного или автоматического включения/выключения.

Технические характеристики

• Тип тока: переменный (AC) - работает только с сетью 230 В переменного тока, не совместима с постоянным током.
• Номинальное напряжение: 230 В - оптимальное рабочее напряжение; отклонения более чем +-10 % могут снижать срок службы или вызывать отказ.
• Способ монтажа: монтажная плата - крепится прямо на печатную плату через выводы, не требует DIN-рейки.
• Степень защиты: IP20 - защищает от прикосновений пальцами и твёрдых предметов >12,5 мм, но не защищена от пыли и влаги.
• Срок службы: до 15 лет - при соблюдении условий эксплуатации и частоты коммутаций в пределах нормы.
• Климатическое исполнение: УХЛ4 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25 C до +40 C и относительной влажностью до 80 %.
• Нормативные документы: IEC 60947-4-1, IEC 60947-5-1 - соответствие международным требованиям к контактным устройствам и органам управления.

Совместимость и монтаж

Катушка управления КУ-500А 230В совместима со всеми стандартными контакторами, имеющими габариты и тип крепления, соответствующие серии KU-500A. Монтируется исключительно на печатную плату - не имеет клеммных зажимов и не подходит для установки на DIN-рейку. Для правильной сборки проверьте расположение выводов катушки и совпадение шага с отверстиями платы. Не допускается механическая нагрузка на корпус во время пайки.

Безопасность и стандарты

Катушка КУ-500А 230В соответствует международным стандартам IEC 60947-4-1 (для контакторов) и IEC 60947-5-1 (для кнопочных аппаратов и переключателей). Это гарантирует безопасность при работе в электроустановках до 1000 В переменного тока. Степень защиты IP20 делает её пригодной только для внутренней установки в закрытые щиты без доступа влаги и пыли.

Преимущества

• Высокая надёжность благодаря долгому сроку службы - до 15 лет при штатных условиях.
• Стандартный форм-фактор - легко заменить аналогичную катушку других производителей.
• Совместимость с широким кругом контакторов, используемых в промышленной автоматике.
• Чётко заданное напряжение 230 В AC - минимизирует риск некорректного срабатывания.

Ограничения применения

• Не применяется в открытых или влажных средах - IP20 не обеспечивает защиту от воды и пыли.
• Работает только с переменным током 230 В - нельзя использовать в цепях постоянного тока или при другом напряжении.
• Требует монтажа на печатную плату - не подходит для модульных шкафов с DIN-рейкой без адаптера.
• Не рекомендовано применение в местах с частыми перегрузками или скачками напряжения выше +-10 %.

Примеры использования

• Управление двигателем насоса через контактор в системе водоснабжения.
• Автоматическое включение нагревателя в термостатической системе.
• Цепь управления конвейером в пищевой промышленности.
• Система аварийного отключения оборудования по сигналу от PLC.

Практические советы

• При замене старой катушки сверьте маркировку - КУ-500А 230В от IEK можно заменить на любой аналог с такими же параметрами, но обязательно проверьте высоту и расстояние между выводами.
• При монтаже на плату используйте паяльник с регулируемой температурой - перегрев выводов может повредить изоляцию внутри катушки.
• Не устанавливайте рядом с источниками тепла (например, трансформаторами) - повышенная температура сокращает срок службы.
• Обязательно проверяйте целостность цепи управления перед первым запуском - обрыв в проводах к катушке приведёт к невозможности включения контактора.
