Клапан регулирующий 2-ход фланц PN16 DN25 7.5куб.м/ч -20…+130град.C SE VGF025 APC

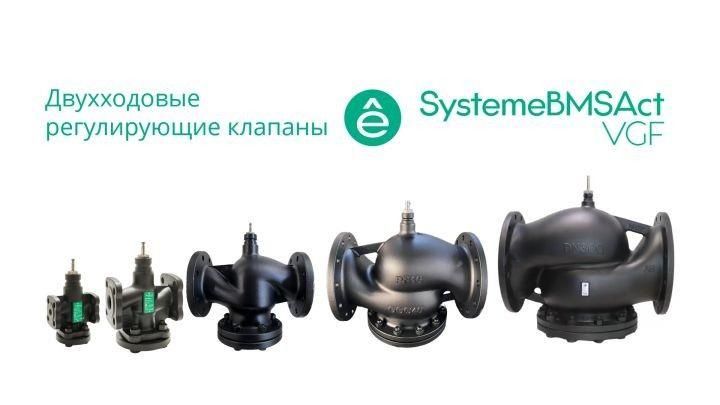

Клапан регулирующий 2-ходовой фланцевый PN16 DN25 7,5 м³/ч -20…+130C от Systeme Electric (артикул vgf025) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Его седельная конструкция обеспечивает надёжную герметичность и устойчивую работу при переменных нагрузках.

Назначение и область применения

Клапан регулирующий 2-ходовой фланцевый PN16 DN25 7,5 м³/ч -20…+130C используется для автоматического управления потоком воды или других жидкостей в замкнутых тепловых системах. Подходит для установки в котельных, на тепловых пунктах, в системах радиаторного отопления и ГВС. Применяется там, где требуется плавная регулировка расхода - например, при использовании терморегуляторов или центральных систем управления.

Технические характеристики

• Тип клапана: двухходовой седельный
• Присоединение: фланцевое по DIN EN 1092-1
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN25 (внутренний диаметр трубопровода ~25 мм)
• Пропускная способность: 7,5 м³/ч при перепаде давления 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун (EN-GJL-250)
• Уплотнение седла: PTFE (тефлон) - устойчиво к высокой температуре и химическим воздействиям

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующий трубопровод без сварки. Для монтажа используются болты и прокладки соответствующего стандарта (DIN EN 1092-1). Установка должна выполняться с соблюдением направления потока - указано стрелкой на корпусе. Клапан можно монтировать как вертикально, так и горизонтально, но рекомендуется избегать положения штоком вниз, чтобы предотвратить скопление осадка.

Подключается к исполнительному механизму с выходным усилием не менее 40 Нм. Совместим с большинством аналоговых и цифровых контроллеров, работающих по сигналу 0–10 В или 4–20 мА.

Безопасность и стандарты

Изготовлен в соответствии с европейскими нормами EN 12287 (для регулирующих клапанов) и EN 1092-1 (фланцы). Максимальное рабочее давление 16 бар соответствует требованиям для систем отопления и ГВС в жилых и коммерческих зданиях. Конструкция исключает самопроизвольное открывание при снижении давления.

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимальный люфт и стабильная герметичность даже при малых открытиях
• Широкий диапазон температур (-20…+130 C) позволяет использовать клапан в системах с возможностью опреснения и зимними режимами работы
• PTFE-уплотнение устойчиво к эрозии и образованию отложений, продлевает срок службы
• Фланцевое соединение упрощает обслуживание и замену без демонтажа всего участка трубопровода

Ограничения применения

• Не предназначена для агрессивных сред - кислот, щелочей, масел, топлив; допускаются только чистые вода и водные растворы
• Максимальная температура 130 C - не подходит для паровых систем
• Пропускная способность 7,5 м³/ч ограничивает применение в крупных сетях с расходом выше 10 м³/ч
• Чугунный корпус чувствителен к гидроударам - требует плавного запуска системы

Примеры использования

• Автоматическое управление температурой в контуре радиаторов многоквартирного дома
• Регулировка подачи теплоносителя в теплообменник на ТЭЦ
• Контроль расхода в системе «тёплый пол» с распределительными коллекторами
• Обеспечение равномерного распределения тепла между несколькими зонами в офисном комплексе

Практические советы

• Перед установкой проверьте диаметр фланца - он должен точно совпадать с фланцами трубопровода (DN25, PN16)
• Используйте прокладки из армированного графита или EPDM - они лучше выдерживают циклические нагревы
• При длительном простое системы (например, летом) закрывайте клапан полностью, чтобы снизить нагрузку на уплотнение
• Для защиты от загрязнений перед клапаном устанавливайте грязевик
• При замене старого клапана - сравнивайте пропускную способность: новый vgf025 имеет ту же характеристику, что и аналоги SE с маркировкой 7,5 m³/h
