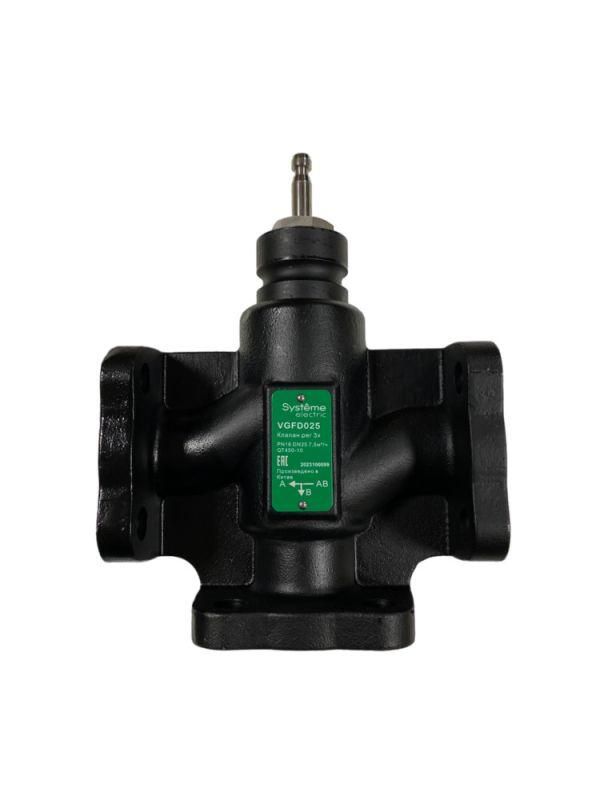

Клапан регулирующий 3-ход разд фланц PN16 DN25 7.5куб.м/ч -20…+130град.C SE VGFD025 APC

Клапан регулирующий 3-ход разд фланц PN16 DN25 7,5 м³/ч -20…+130C от бренда Systeme Electric (артикул vgfd025) предназначен для точного распределения потока теплоносителя между двумя контурами в системах отопления и ГВС. Он обеспечивает стабильную работу при перепадах температур и давления, что делает его надёжным решением для автоматизированных тепловых узлов.

Назначение и область применения

Этот трёхходовой разделительный клапан управляет потоком теплоносителя, направляя его либо в один из двух выходов, либо смешивая потоки. Применяется там, где требуется постоянная температура на выходе - например, в системах отопления с радиаторами, тёплых полах, теплообменниках и гидравлических разделителях. Подходит для установки в жилых, коммерческих и промышленных зданиях.

Технические характеристики

• Тип: 3-ходовой разделительный (распределительный) - поток разделяется между двумя выходными линиями
• Присоединение: фланцевое, соответствует DIN EN 1092-1
• Условное давление: PN16 (до 16 бар рабочего давления)
• Условный проход: DN25 (внутренний диаметр трубопровода 25 мм)
• Пропускная способность: 7,5 м³/ч при максимальном открытии
• Рабочая температура: от -20 C до +130 C - подходит для холодной воды, горячего отопления и пара
• Материал корпуса: серый чугун (GG25) - прочный, устойчив к механическим нагрузкам
• Седельный тип затвора: обеспечивает герметичность и точное позиционирование

Совместимость и монтаж

Клапан регулирующий 3-ход разд фланц PN16 DN25 7,5 м³/ч -20…+130C имеет фланцы с центрирующими выступами и отверстиями под болты M16. Для монтажа используйте прокладки согласно стандарту PN16. Установка возможна в любом положении, но рекомендуется горизонтальная - чтобы исключить застои воздуха. Обязательно соблюдайте направление потока, указанное стрелкой на корпусе. Клапан совместим с исполнительными механизмами SE, подходящими по моменту и ходу - проверьте соответствие типа привода перед подключением.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 12284 для регулирующих клапанов и EN 1092-1 для фланцев. Материалы корпуса не содержат свинца и соответствуют требованиям RoHS. Температурный диапазон позволяет применять клапан даже в условиях замерзания - при условии, что система опорожнена после остановки.

Преимущества

• Высокая точность управления благодаря седельному затвору - минимизация утечек и скачков температуры
• Фланцевое соединение упрощает демонтаж и обслуживание без резки труб
• Широкий диапазон температур - работает как в зимних условиях, так и при высоких температурах ГВС
• Стандартный размер DN25 - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для агрессивных сред - не используется с кислотами, щелочами, маслом или сжиженными газами
• Запрещено использование при давлении выше 16 бар - риск повреждения фланцев и уплотнений
• При температуре ниже -20 C необходимо предварительно прогревать систему - материал корпуса теряет пластичность
• Не рассчитан на частые гидроудары - требует установки демпферов или компенсаторов в системе

Примеры использования

• Распределение теплоносителя между радиаторами и тёплым полом в одном контуре
• Поддержание заданной температуры на входе в теплообменник ГВС
• Обеспечение работы бойлера косвенного нагрева при изменении спроса на тепло
• Автоматическое переключение между основным и резервным источником тепла

Практические советы

• Перед запуском системы удалите воздух через воздушники - особенно важно для вертикальных участков
• Проверяйте посадочные поверхности фланцев на наличие дефектов - они влияют на герметичность
• При использовании с электроприводом выбирайте модуль с аналоговым сигналом 0–10 В или 4–20 мА - он лучше совместим с современными контроллерами
• Для долгой службы периодически осматривайте седло и шток - накопление отложений снижает точность регулирования
• Если система работает с жесткой водой - установите фильтр перед клапаном, чтобы продлить срок службы внутренних деталей
