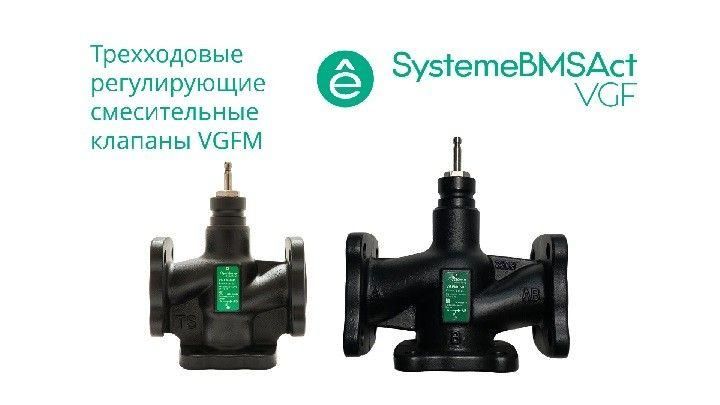

Клапан регулирующий 3-ход смес фланц PN16 DN25 7.5куб.м/ч -20…+130град.C SE VGFM025 APC

Клапан регулирующий 3-ход смесной фланцевый PN16 DN25 7,5 м³/ч -20…+130C от Systeme Electric (артикул vgfm025) предназначен для точного управления соотношением потоков горячего и холодного теплоносителей в системах теплоснабжения и ГВС. Он обеспечивает стабильную температуру на выходе за счёт автоматического смешивания двух входящих потоков.

Назначение и область применения

Клапан регулирующий 3-ход смесной фланцевый PN16 DN25 7,5 м³/ч -20…+130C используется там, где требуется поддержание заданной температуры воды путём смешивания двух потоков - например, горячей из котла и остывшей из обратки. Применяется в системах отопления, горячего водоснабжения, тепловых пунктах, бойлерных и промышленных установках. Подходит для работы с водой, слабыми растворами гликоля и другими нейтральными жидкостями.

Технические характеристики

• Тип клапана: трёхходовой смесительный, седельный
• Присоединение: фланцевое по DIN EN 1092-1
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN25 (внутренний диаметр трубопровода ~25 мм)
• Пропускная способность: 7,5 м³/ч при перепаде давления 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: серый чугун с порошковым покрытием
• Запорный элемент: хромированная сталь
• Исполнение: нормально закрытый (NC) - требует питания для открытия

Совместимость и монтаж

Фланцевое присоединение позволяет устанавливать клапан между двумя участками трубопровода с помощью болтов и прокладок. Для правильной сборки важно соблюдать направление потока - указано стрелкой на корпусе. Клапан vgfm025 рассчитан на вертикальную или горизонтальную установку, но рекомендуется монтировать штоком вверх для предотвращения скопления воздуха. Диаметр посадочных фланцев соответствует стандарту PN16 - совместим с трубами и арматурой того же класса. Установка требует выравнивания и равномерного затягивания фланцевых болтов.

Безопасность и стандарты

Клапан регулирующий 3-ход смесной фланцевый PN16 DN25 7,5 м³/ч -20…+130C соответствует требованиям европейских стандартов на промышленную арматуру. Максимальное рабочее давление 16 бар и температурный диапазон до +130 C обеспечивают безопасную работу в типичных системах централизованного теплоснабжения. Не предназначен для агрессивных сред, паров, топлива или газов.

Преимущества

• Высокая точность регулирования благодаря седельному исполнению - минимальный люфт и герметичность при закрытом положении
• Фланцевое присоединение упрощает демонтаж и обслуживание без резки труб
• Широкий диапазон температур (-20…+130 C) позволяет использовать даже в зимних условиях с возможностью замерзания без повреждений
• Стандартный размер DN25 делает его универсальным для большинства бытовых и коммерческих систем

Ограничения применения

• Не применяется в системах с высоким содержанием механических примесей - требует предварительной фильтрации
• Не предназначен для работы с паром, маслом, кислотами, щелочами и агрессивными средами
• Требует внешнего управляющего сигнала (электропривод не в комплекте); сам по себе не является автономным терморегулятором
• Максимальная пропускная способность 7,5 м³/ч - не подходит для крупных промышленных контуров свыше 10–15 м³/ч

Примеры использования

• Подмес холодной воды в контур отопления для снижения температуры на радиаторах
• Смешивание горячей воды из котла с обраткой в тепловом пункте многоквартирного дома
• Автоматическое поддержание температуры в баке ГВС через рециркуляционный контур
• Регулировка температуры в системах теплого пола с несколькими зонами

Практические советы

• Перед монтажом проверьте направление потока - он должен совпадать со стрелкой на корпусе клапана vgfm025
• Обязательно используйте прокладки, соответствующие материалу труб и температуре - резиновые для воды до 130 C, графитовые для более жестких условий
• При длительном простое системы (например, летом) рекомендуется периодически перемещать шток, чтобы избежать прикипания
• Выбирая привод, убедитесь, что его усилие и ход подходят для этого типа клапана - система должна обеспечивать полное открывание и закрывание
• Для защиты от гидроударов установите демпфер или ограничитель расхода перед клапаном
