Клапан регулирующий 2-ход фланц PN16 DN20 5.0куб.м/ч -20…+130град.C SE VGF020 APC

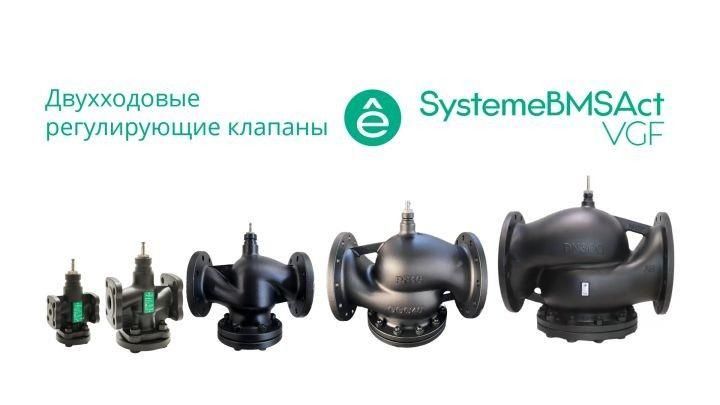

Клапан регулирующий 2-ходовой фланцевый PN16 DN20 5,0 м³/ч -20…+130C от бренда Systeme Electric (артикул vgf020) предназначен для точной регулировки расхода теплоносителя в системах отопления, горячего водоснабжения и технологических контурах с умеренной температурой и давлением.

Назначение и область применения

Клапан регулирующий 2-ходовой фланцевый используется для автоматического изменения проходного сечения потока жидкости - например, воды или водно-этиленгликольных растворов - в зависимости от сигнала от терморегулятора или контроллера. Подходит для установки в системах центрального отопления, тепловых пунктах, котельных и на промышленном оборудовании, где требуется стабильный температурный режим.

Технические характеристики

• Тип клапана: седельный 2-ходовой
• Присоединение: фланцевое по ГОСТ 12820-80 (PN16)
• Условный диаметр: DN20
• Пропускная способность: 5,0 м³/ч при ΔP = 1 bar
• Рабочая температура теплоносителя: от -20 C до +130 C
• Максимальное рабочее давление: 16 бар (класс PN16)
• Материал корпуса: серый чугун EN-GJL-250
• Уплотнение седла: PTFE (тефлон)
• Исполнение: нормально закрытый (NC) - открывается при подаче управляющего сигнала

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в трубопроводную систему без сварки. Для монтажа требуются фланцы соответствующего стандарта и комплект болтов. Установка должна выполняться с соблюдением направления потока - указано стрелкой на корпусе. Рекомендуется устанавливать клапан в горизонтальном положении, чтобы избежать застоя воздуха в верхней части седла. Перед монтажом необходимо промыть трубопровод от шлака и металлической стружки.

Безопасность и стандарты

Конструкция соответствует требованиям европейского стандарта EN 12516-1 для арматуры под давлением. Класс герметичности - IV по EN 12266-1. Материалы корпуса и уплотнений безопасны для контакта с питьевой водой при температурах до +90 C.

Преимущества

• Высокая точность регулирования благодаря седельной конструкции - минимальный люфт и стабильная характеристика расхода
• PTFE-уплотнение обеспечивает долгий срок службы даже при частых перепадах температуры
• Фланцевое исполнение снижает риск протечек по сравнению с резьбовым соединением
• Широкий диапазон рабочих температур (-20…+130 C) позволяет применять клапан в системах с возможным замерзанием или высокими нагрузками

Ограничения применения

• Не предназначена для работы с агрессивными средами: кислотами, щелочами, маслом, паром выше 130 C
• Запрещено использование в системах с твердыми частицами в теплоносителе - возможен износ седла
• Не рекомендуется для постоянной работы при давлении выше 16 бар - есть риск повреждения фланцев
• При температурах ниже -20 C требуется предварительный прогрев системы перед запуском

Примеры использования

• Автоматическое управление температурой в радиаторных контурах жилых зданий
• Регулирование подачи горячей воды в теплообменники коммунальных котельных
• Контур поддержания заданной температуры в производственных процессах (например, мойка оборудования)
• Системы теплого пола с гидравлическим распределителем

Практические советы

• Перед первым запуском проверьте, что клапан полностью открыт - это исключит гидроудар при включении насоса
• При использовании в системах с антифризом убедитесь, что концентрация этиленгликоля не превышает 40%, иначе возможно снижение пропускной способности
• Для длительной эксплуатации рекомендуется периодически (раз в год) проводить осмотр седла на предмет эрозии - особенно при высокой скорости потока
• При замене клапана vgf020 учитывайте посадочные размеры фланца: диаметр отверстий 125 мм, шаг 100 мм - совпадают с типовыми фланцами DN20
• Подключение к актуатору - через стандартный разъем 24 В AC/DC; не используйте импульсные сигналы без согласования с производителем
