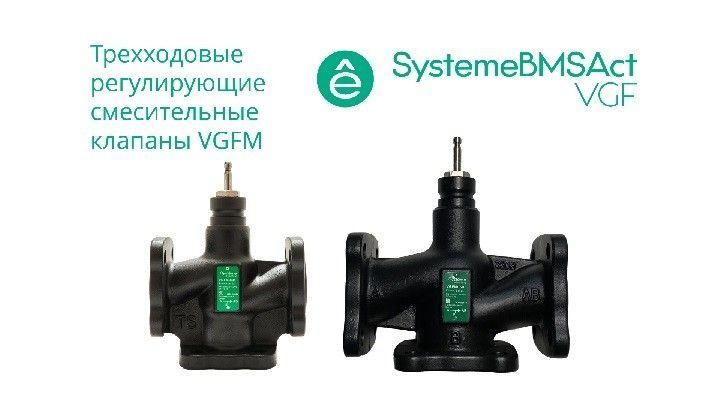

Клапан регулирующий 3-ход смес фланц PN16 DN40 24куб.м/ч -20…+130град.C SE VGFM040 APC

Клапан регулирующий 3-ход смесной фланцевый PN16 DN40 24 м³/ч -20…+130C от Systeme Electric (артикул vgfm040) предназначен для точного управления потоками теплоносителя в системах отопления и ГВС, обеспечивая смешивание горячего и холодного потоков для поддержания заданной температуры.

Назначение и область применения

Этот трёхходовой клапан используется там, где необходимо смешивать два потока жидкости - например, возвратную и подающую линии системы отопления - чтобы получить на выходе теплоноситель с точно заданной температурой. Подходит для установки в котельных, тепловых пунктах, системах радиаторного отопления и кондиционирования. Применяется в зданиях жилого, коммерческого и промышленного назначения.

Технические характеристики

• Тип: 3-ходовой смесительный, седельный
• Присоединение: фланцевое
• Условное давление: PN16 (до 16 бар)
• Условный диаметр: DN40
• Пропускная способность: 24 м³/ч
• Рабочий диапазон температур теплоносителя: от -20 C до +130 C
• Материал корпуса: чугун с покрытием (по умолчанию, согласно типовым решениям SE)

Совместимость и монтаж

Фланцевое присоединение требует наличия соответствующих фланцев на трубопроводах. Установка выполняется с соблюдением направления потока, указанного на корпусе клапана. Для герметичности используются прокладки, подходящие по материалу и размеру к фланцам. Диаметр посадочных отверстий - 40 мм, что соответствует стандартным трубам DN40. Клапан vgfm040 совместим с сервоприводами Systeme Electric серии SED, а также с большинством аналогичных устройств, поддерживающих механический интерфейс PN16/DN40.

Безопасность и стандарты

Клапан регулирующий 3-ход смесной фланцевый PN16 DN40 24 м³/ч -20…+130C соответствует требованиям EN 12516-1 (стандарт на запорную арматуру) и имеет внутреннюю проверку качества от Systeme Electric. Работает в рамках допустимых норм для систем центрального отопления и ГВС. Не предназначен для работы с агрессивными средами, паром выше 130 C или токсичными веществами.

Преимущества

• Высокая точность регулирования благодаря седельному исполнению - минимизированы перепады температуры на выходе
• Фланцевое соединение позволяет легко демонтировать и обслуживать клапан без резки труб
• Широкий рабочий диапазон температур (-20…+130 C) делает его универсальным для зимних и летних режимов
• Пропускная способность 24 м³/ч достаточна для большинства объектов площадью до 5000 м²

Ограничения применения

• Не использовать в системах с высоким содержанием абразива (песок, ржавчина) - повредит седло клапана
• Запрещено применять для газовых сред - только для воды и водных растворов
• Не рассчитан на импульсные нагрузки или частые переключения более 10 раз в час - снижается срок службы
• При температурах ниже 0 C требуется предварительный прогрев системы перед включением, иначе возможна деформация материалов

Примеры использования

• Смесительный узел в теплом полу - поддержание температуры воды на уровне 35–45 C
• Тепловой пункт многоквартирного дома - регулировка температуры в системе отопления в зависимости от наружной температуры
• Обвязка котла - предотвращение конденсации в топке за счёт поддержания минимальной температуры обратки
• Горячее водоснабжение - смешивание горячей воды из бойлера с холодной для безопасной подачи потребителю

Практические советы

• Перед монтажом обязательно промойте трубопровод - даже мелкие частицы могут заклинить седло клапана vgfm040
• Используйте фильтр грубой очистки перед входом в клапан - особенно в старых системах
• При установке следите за равномерностью затяжки фланцев - перекос вызывает утечки и быстрый износ
• Для автоматизации выбирайте сервопривод с выходом 0–10 В или 4–20 мА - он будет точно работать с системами BMS
• Проверьте направление потока: входы A и B - для смешивания, выход C - на потребителя; неверная ориентация нарушит работу всей системы
