Клапан регулирующий 3-ход смес-разд резьб PN16 DN15 4.0куб.м/ч -10…+95град.C SE VGTBC015 APC

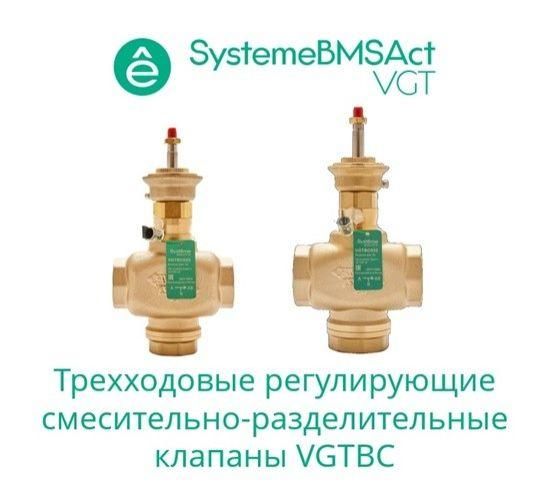

Клапан регулирующий 3-ход смес-разд резьб PN16 DN15 4,0 куб.м/ч -10…+95 град.C от Systeme Electric (артикул vgtbc015) предназначен для точного управления потоками теплоносителя в системах отопления и ГВС, обеспечивая смешивание или разделение потоков с высокой надёжностью.

Назначение и область применения

Этот трёхходовой клапан используется для регулирования температуры теплоносителя путём смешивания горячего и холодного потоков или их разделения между двумя контурами. Подходит для установки в системах центрального отопления, теплых полов, бойлерных и котельных с низкотемпературным режимом работы. Применяется там, где требуется стабильная температура на выходе - например, в радиаторных сетях или при работе с тепловыми насосами.

Технические характеристики

• Тип: 3-ходовой смесительно-разделительный, седельный
• Присоединение: резьбовое (G ½")
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN15
• Пропускная способность: 4,0 м³/ч
• Рабочая температура теплоносителя: от -10 C до +95 C
• Материал корпуса: латунь (по умолчанию, типично для таких моделей SE)
• Исполнение: механический, без электропривода - требует внешнего управления

Совместимость и монтаж

Клапан регулирующий 3-ход смес-разд резьб PN16 DN15 4,0 куб.м/ч -10…+95 град.C имеет резьбовые соединения G ½" - совместим с трубами из меди, полиэтилена PEX и стали с соответствующими переходниками. Монтировать необходимо так, чтобы направление потока соответствовало стрелке на корпусе. Для правильной работы важно соблюдать посадочные размеры: диаметр резьбы 15 мм, шаг резьбы 20,8 мм. Установка возможна в любом положении, но предпочтителен горизонтальный монтаж с вертикальными входами. Клапан vgtbc015 не оснащён приводом - управление осуществляется через термостатический головку или автоматический контроллер.

Безопасность и стандарты

Произведён в соответствии с европейскими требованиями к материалам, контактирующим с питьевой водой (EN 12165, EN 12502). Конструкция рассчитана на работу в закрытых системах с минимальным риском протечек. Номинальное давление PN16 позволяет использовать клапан в большинстве жилых и коммерческих систем отопления, но не рекомендован для паровых или высоконапорных систем выше 16 бар.

Преимущества

• Высокая герметичность за счёт седельной конструкции - минимизация утечек даже при частых перепадах давления
• Стабильная работа при низких температурах - не замерзает при -10 C, что важно для автономных систем зимой
• Легкая замена внутренних элементов - ремонтопригодность без демонтажа всего узла
• Совместим с популярными термостатическими головками SE и аналогами других брендов

Ограничения применения

• Не предназначены для работы с агрессивными средами - не применять с химически активными жидкостями, антифризами на основе этиленгликоля с повышенной концентрацией
• Запрещено использование при температурах выше +95 C - риск деформации уплотнений
• Не подходит для систем с твердыми частицами в теплоносителе - необходима фильтрация перед клапаном
• Требует внешней системы управления - не работает автономно без термостата или сервопривода

Примеры использования

• Смесительный узел в системе тёплого пола - сочетание горячего потока от котла и обратки для получения нужной температуры
• Переключение между основным и запасным контуром в двухконтурном котле
• Поддержание постоянной температуры в зонах отопления с разными теплопотерями
• Обвязка бойлера косвенного нагрева - регулировка температуры воды на выходе

Практические советы

• Перед установкой проверьте направление потока - неверная ориентация снижает эффективность регулирования
• Используйте фильтр грубой очистки перед клапаном vgtbc015 - даже мелкие частицы могут повредить седло
• При использовании с термоголовкой выбирайте модель с подходящим диапазоном срабатывания (например, 20–60 C)
• Не затягивайте резьбу слишком сильно - латунь легко деформируется, особенно при многократных сборках
• Для длительной службы периодически проверяйте плотность соединений и состояние уплотнителей - они меняются каждые 3–5 лет
