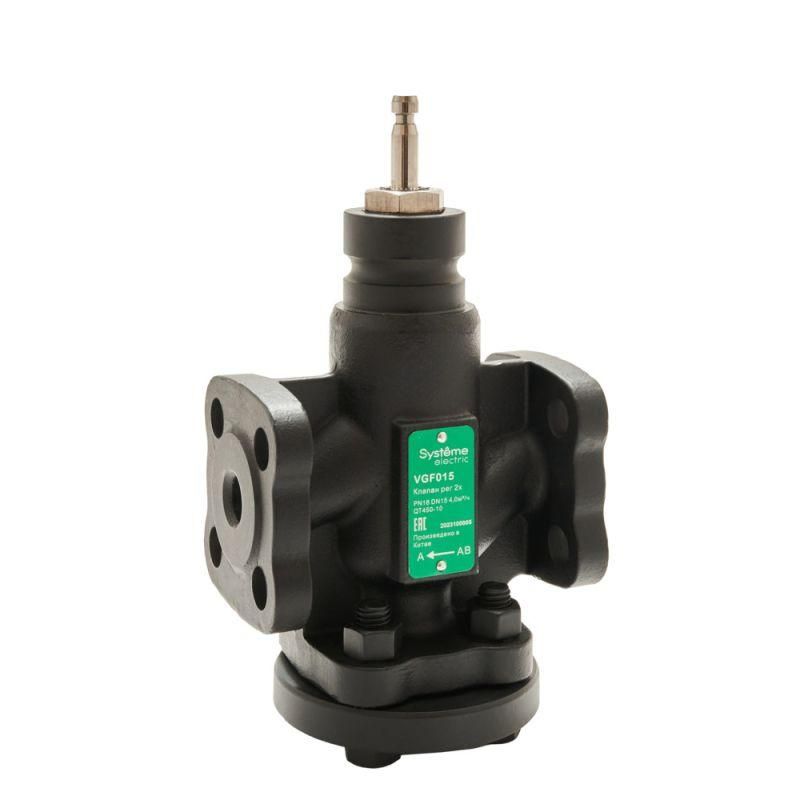

Клапан регулирующий 2-ход фланц PN16 DN15 4.0куб.м/ч -20…+130град.C SE VGF015 APC

Клапан регулирующий 2-ходовой фланцевый PN16 DN15 4,0 м³/ч -20…+130C от бренда Systeme Electric (артикул vgf015) предназначен для точной регулировки расхода теплоносителя в системах отопления и горячего водоснабжения. Его седельная конструкция обеспечивает надёжную герметичность и устойчивую работу при переменных нагрузках.

Назначение и область применения

Клапан регулирующий 2-ходовой фланцевый PN16 DN15 4,0 м³/ч -20…+130C используется для автоматического управления потоком воды или других жидкостей в замкнутых тепловых системах. Подходит для установки в котельных, на тепловых пунктах, в системах радиаторного отопления и ГВС. Применяется там, где требуется плавная регулировка расхода - например, при использовании терморегуляторов или систем АСУ ТП.

Технические характеристики

• Тип клапана: двухходовой седельный
• Присоединение: фланцевое
• Номинальное давление: PN16 (до 16 бар)
• Условный проход: DN15 (диаметр трубопровода 15 мм)
• Пропускная способность: 4,0 м³/ч при максимальном открытии
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: латунь (по умолчанию, типично для данной серии)
• Исполнение: механический клапан, требует внешнего исполнительного механизма (электропривод, гидравлический привод и т.д.)

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующий трубопровод с помощью болтового соединения. Для правильной установки важно соблюдать направление потока - указано стрелкой на корпусе. Клапан vgf015 не имеет встроенного привода; его необходимо комплектовать подходящим исполнительным механизмом (например, серводвигателем SE98 или аналогом). Учитывайте посадочные размеры фланца согласно DIN EN 1092-1. Перед монтажом промойте трубопровод от сварочных шлаков и грязи - частицы могут повредить седло клапана.

Безопасность и стандарты

Конструкция соответствует требованиям европейских норм для оборудования тепловых сетей. Номинальное давление PN16 гарантирует безопасную работу в системах с рабочим давлением до 1,6 МПа. Температурный диапазон -20…+130 C допускает применение как в зимних условиях, так и при высоких температурах в закрытых контурах. Не предназначен для работы с агрессивными средами (кислоты, щелочи, масла).

Преимущества

• Высокая герметичность благодаря седельному затвору - минимальный уровень утечек даже при частичном открытии
• Стабильная работа при перепадах давления и изменении расхода
• Фланцевое исполнение удобно для обслуживания и замены без демонтажа всего участка трубопровода
• Широкий температурный диапазон позволяет использовать в холодных регионах и в системах с высокими температурами

Ограничения применения

• Не предназначена для работы с газами, паром или агрессивными химическими веществами
• Требует внешнего привода - не является автономным устройством
• Максимальная пропускная способность 4,0 м³/ч ограничивает использование в крупных системах (>100 кВт мощностью)
• Не рекомендован для циклических включений более 10 раз в час - возможен износ седла
• Запрещено монтировать в вертикальной плоскости с потоком снизу вверх - риск задержки воздуха и снижения эффективности

Примеры использования

• Регулирование температуры в радиаторных контурах жилого дома через термостатические головки
• Автоматическое управление подачей теплоносителя в теплообменник на ТЭЦ
• Поддержание постоянного расхода в системе «тёплый пол» с распределительным коллектором
• Контур рециркуляции горячей воды в больницах и отелях

Практические советы

• Выбирайте привод с достаточным усилием - для DN15 и PN16 достаточно момента 5–10 Нм
• Перед запуском системы проверьте, что клапан vgf015 установлен в направлении потока - стрелка на корпусе должна совпадать с движением теплоносителя
• При длительном простое (зимний сезон) периодически открывайте и закрывайте клапан, чтобы предотвратить залипание седла
• Для защиты от гидроударов используйте демпферы или медленно открывающиеся приводы
• При замене старого клапана - сравнивайте размеры фланца и посадочную глубину, чтобы избежать утечек
