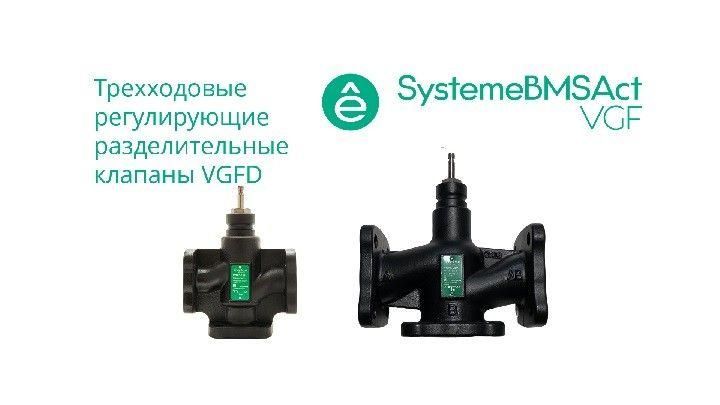

Клапан регулирующий 3-ход разд фланц PN16 DN15 4.0куб.м/ч -20…+130град.C SE VGFD015 APC

Клапан регулирующий 3-ход разд фланц PN16 DN15 4,0 м³/ч -20…+130C от Systeme Electric предназначен для точного распределения потока теплоносителя между двумя контурами в системах отопления и ГВС. Артикул vgfd015 обеспечивает надёжную работу при температурах от -20 до +130 C и давлении до 16 бар.

Назначение и область применения

Этот трёхходовой клапан используется для смешивания или разделения потоков жидкости в замкнутых тепловых системах. Он позволяет перераспределять теплоноситель между двумя ветвями - например, направляя часть горячего потока в радиаторы, а другую - в байпас. Подходит для установки в системах отопления зданий, котельных, гидравлических узлах и на участках с переменной нагрузкой.

Технические характеристики

• Тип: 3-ходовой разделительный (S-образный ход), седельный
• Присоединение: фланцевое, согласно DIN EN 1092-1
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN15 (диаметр 15 мм)
• Пропускная способность: 4,0 м³/ч при ΔP = 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Материал корпуса: латунь (по умолчанию, типичный для этой серии)
• Исполнение: ручное управление не предусмотрено - требует внешнего исполнительного механизма

Совместимость и монтаж

Клапан регулирующий 3-ход разд фланц PN16 DN15 4,0 м³/ч -20…+130C имеет фланцы с центрирующими выступами и болтовыми отверстиями по стандарту DIN. Для монтажа требуется совпадение параметров фланцев на трубопроводе: толщина, диаметр окружности болтов и шпилек должны соответствовать PN16-DN15. Установка выполняется с соблюдением направления потока, указанного стрелкой на корпусе. Клапан vgfd015 не оснащён приводом - необходимо подключить сервопривод с подходящим усилием и сигналом управления (например, 0–10 В или 4–20 мА).

Безопасность и стандарты

Произведён в соответствии с европейскими нормами для компонентов тепловых систем. Соответствует требованиям EN 12516-1 (классификация клапанов по давлению) и EN 12285-1 (технические условия для запорной арматуры). Материалы контактирующих поверхностей безопасны для воды, используемой в системах ГВС.

Преимущества

• Высокая герметичность за счёт седельной конструкции - минимальный уровень внутренней утечки даже при частичном открывании
• Стабильная работа при широком диапазоне температур, включая низкие значения (-20 C)
• Фланцевое присоединение упрощает демонтаж и обслуживание без резки труб
• Подходит для автоматизации - идеально сочетается с электроприводами Systeme Electric и аналогичными решениями

Ограничения применения

• Не предназначен для работы с агрессивными средами - только вода, водные растворы антифризов (не масла, щёлочи, кислоты)
• Максимальная рабочая температура +130 C - нельзя использовать в паровых системах
• Пропускная способность 4,0 м³/ч ограничивает применение в крупных сетях (>100 кВт мощности); для больших расходов нужен DN20 или выше
• Требуется обязательное использование внешнего привода; сам по себе не является автономным устройством

Примеры использования

• Регулирование температуры в радиаторных контурах с байпасом
• Перераспределение теплоносителя между основным и резервным контуром в котельной
• Системы с гидравлическим разделением - предотвращение перепадов давления при изменении нагрузки
• ГВС с баком косвенного нагрева - поддержание заданной температуры выходящего потока

Практические советы

• При монтаже проверьте соответствие фланцев - неверный шаг болта или толщина прокладки вызывают утечки
• Учитывайте посадочный диаметр DN15 - он подходит только для труб Ø18×2 мм (обычно медных или PEX-Al-PEX)
• Выбирайте привод с моментом закрывания не менее 10 Нм для надёжного перекрытия при высоких перепадах давления
• Перед запуском системы промойте трубопровод - частицы грязи могут повредить седло клапана vgfd015
• Для длительной работы при t > 100 C рекомендуется периодическая проверка состояния уплотнений
