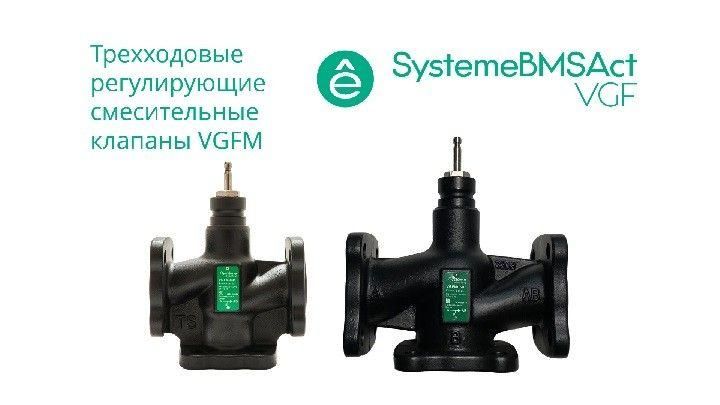

Клапан регулирующий 3-ход смес фланц PN16 DN20 5.0куб.м/ч -20…+130град.C SE VGFM020 APC

Клапан регулирующий 3-ход смесной фланцевый PN16 DN20 5,0 м³/ч -20…+130C от Systeme Electric (артикул vgfm020) предназначен для точного управления соотношением потоков горячего и холодного теплоносителей в системах теплоснабжения и ГВС. Он обеспечивает стабильную температуру на выходе за счёт автоматического смешивания двух входящих потоков.

Назначение и область применения

Клапан регулирующий 3-ход смесной фланцевый PN16 DN20 5,0 м³/ч -20…+130C используется там, где требуется поддержание заданной температуры воды путём смешивания двух потоков - например, горячей из котла и остывшей из обратки. Применяется в системах отопления, горячего водоснабжения, тепловых пунктах, бойлерных и промышленных установках. Подходит для работы с водой, водными растворами гликоля и другими непагубными средами.

Технические характеристики

• Тип клапана: трёхходовой смесительный, седельный
• Присоединение: фланцевое по DIN EN 1092-1
• Условное давление: PN16 (до 16 бар)
• Условный проход: DN20 (внутренний диаметр трубопровода ~20 мм)
• Пропускная способность: 5,0 м³/ч при перепаде давления 1 бар
• Рабочая температура теплоносителя: от -20 C до +130 C
• Максимальная рабочая температура окружающей среды: до +60 C (для исполнения по умолчанию)
• Исполнение: для автоматической регулировки с сервоприводом (не включён в комплект)

Совместимость и монтаж

Фланцевое присоединение позволяет легко интегрировать клапан в существующую трубопроводную систему. Для монтажа используйте болты и прокладки, соответствующие стандарту PN16. Установка должна выполняться с соблюдением направления потока - указано стрелкой на корпусе. Клапан регулирующий 3-ход смесной фланцевый PN16 DN20 5,0 м³/ч -20…+130C требует вертикальной установки штоком вверх, чтобы исключить скопление воздуха внутри. Сервопривод выбирается отдельно - совместим с большинством аналогичных моделей Systeme Electric и других производителей с интерфейсом типа “линейный ход”.

Безопасность и стандарты

Конструкция соответствует требованиям европейских норм для оборудования систем отопления. Материалы корпуса - литой латунь CuZn40Pb2 (EN 12165), что обеспечивает коррозионную стойкость в условиях водных сред. Наличие сертификатов CE и WRAS подтверждает безопасность для контакта с питьевой водой при использовании в ГВС.

Преимущества

• Высокая точность регулирования благодаря седельному типу запирающего элемента
• Стабильная работа при высоких температурах до +130 C
• Фланцевое присоединение снижает риск протечек и упрощает обслуживание
• Подходит для длительной эксплуатации в циклических режимах (частые изменения нагрузки)

Ограничения применения

• Не предназначена для агрессивных сред: кислот, щелочей, масел, топлив
• Запрещено применение при температуре выше +130 C - возможна деформация уплотнений
• Не рекомендуется использовать в системах с частыми гидроударами - повышается риск повреждения седла
• Сервопривод и контроллер не входят в комплект - необходимо приобретать отдельно
• Не подходит для установки в вертикальном положении штоком вниз

Примеры использования

• Система отопления здания: смешивание горячей воды из котла с остывшей из радиаторов для поддержания температуры 55–60 C
• Горячее водоснабжение: предотвращение перегрева воды перед точками разбора
• Теплообменники: контроль температуры на выходе вторичного контура
• Производственные линии: терморегуляция технологических жидкостей

Практические советы

• Перед монтажом проверьте соответствие диаметра трубопровода DN20 - не допускаются переходники с большим люфтом
• Обязательно установите фильтр перед клапаном, особенно если система старая или после ремонта - частицы грязи могут заклинить седло
• Выбирайте сервопривод с усилием не менее 80 Н и ходом 10–12 мм для надёжного открывания при давлении до PN16
• При первом запуске системы медленно открывайте подачу - резкий напор может вызвать гидравлический удар
• Регулярно проверяйте герметичность фланцевых соединений - при нагреве металл расширяется, и возможны микротечи
