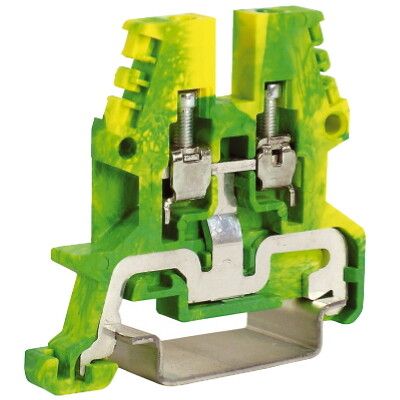

Клемма для заземл. TEO.2 2.5кв.мм ж/з DKC ZTO910 ДКС

Клемма заземления 2,5 мм2 винтовая желтая-зеленая TEO.2(Ex) от DKC предназначена для надежного подключения проводников заземления в распределительных щитах на DIN-рейке. Эта модель из серии Quadro обеспечивает безопасное соединение с использованием винтового зажима и соответствует требованиям для взрывоопасных сред.

Назначение и область применения

Клемма TEO.2(Ex) используется для создания защитного заземления в электроустановках. Подходит для присоединения одножильных и многожильных проводов сечением от 0,2 до 4 мм2. Применяется в промышленных щитах, на станках, конвейерах, системах автоматизации и в помещениях с повышенной опасностью возникновения взрыва - благодаря классу защиты Ex.

Технические характеристики

• Диапазон сечений провода: 0,2–4 мм2 - позволяет использовать как тонкие контрольные жилы, так и основные заземляющие проводники
• Тип подключения: винтовой - обеспечивает прочное и долговечное соединение без необходимости специальных инструментов
• Рабочая температура: от –40 C до +80 C - устойчив к перепадам температур в холодных цехах и нагреваемых зонах
• Напряжение: 220 В - рассчитана на использование в сетях до этого значения
• Материал корпуса: полиамид - высокая механическая прочность и химическая стойкость
• Класс горючести: V0 - материал самозатухающий, не поддерживает горение
• Цвет: желто-зеленый - стандартизированный цвет для заземляющих проводников
• Высота: 47 мм, ширина: 5,5 мм - компактная форма для плотной укладки на рейке
• Количество контактов: 2 - один вход, один выход; позволяет последовательно соединить несколько заземляющих проводов
• Способ монтажа: DIN-рейка / G-рейка - совместима со всеми типами стандартных направляющих
• Позиция соединения: сверху - удобно для подвода проводов с верхней стороны щита
• Требуется торцевая пластина: да - для завершения сборки необходимо установить пластину (не включена в комплект)

Совместимость и монтаж

Клемма TEO.2(Ex) легко фиксируется на DIN-рейке стандартной ширины 35 мм. Для правильной установки требуется защелкнуть ее на рейке до характерного щелчка. После монтажа провод вставляется в верхнее отверстие и затягивается винтом отверткой. Обязательно используйте торцовую пластину - она предотвращает случайное касание соседних элементов и обеспечивает целостность изоляционного контура. Убедитесь, что сечение провода попадает в допустимый диапазон - слишком толстые или тонкие жилы снижают надежность соединения.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для использования во взрывоопасных зонах (класс Ex). Материал корпуса имеет рейтинг горючести V0 - это значит, он не распространяет пламя при возгорании. Цветовое исполнение соответствует ГОСТ Р 50462, где желто-зеленый цвет строго зарезервирован для заземляющих проводников. Напряжение 220 В указывает на применение в бытовых и промышленных сетях переменного тока.

Преимущества

• Универсальность: подходит для широкого диапазона сечений - от 0,2 до 4 мм2
• Надежность: винтовой зажим с хорошим усилием затяжки исключает ослабление соединения при вибрации
• Стандартный цвет: желто-зеленый цвет сразу идентифицирует функцию провода, снижает риск ошибок при обслуживании
• Устойчивость к условиям: полиамидный корпус выдерживает агрессивную среду, влагу и перепады температур
• Поддержка серийной сборки: рекомендовано для проектирования - идеально встраивается в системы типа Quadro

Ограничения применения

• Не предназначен для работы при напряжении выше 220 В - превышение может вызвать пробой изоляции
• Требует обязательного использования торцевой пластины - без нее возможен контакт с другими клеммами
• Не подходит для многожильных проводов без наконечника при сечении более 2,5 мм2 - возможен разрыв жил
• Запрещено использовать в условиях постоянного погружения в жидкости - IP-защита не указана, герметичность не гарантируется

Примеры использования

• Заземление корпусов частотных преобразователей в цехах
• Объединение нескольких заземляющих проводов от оборудования в одном щите
• Создание цепи защитного заземления в АЗС, химических производствах, газовых котельных
• Монтаж в распределительных щитах с ограниченным пространством - благодаря малой ширине 5,5 мм

Практические советы

• Перед затяжкой винта проверьте, чтобы все жилы провода полностью вошли в контактную часть - не должно быть выпирающих кончиков
• Для многожильных проводов сечением 2,5 мм2 и больше используйте наконечники - это повысит надежность и продлит срок службы
• При сборке щита располагайте TEO.2(Ex) рядом с другими заземляющими клеммами - так легче контролировать целостность цепи
• Не забудьте закрепить торцевую пластину после окончания монтажа - даже одна открытая сторона увеличивает риск КЗ
• Эта клемма - часть серии Quadro, поэтому совместима с другими элементами этой линейки: можно комбинировать с клеммами питания, сигнализации и управления
