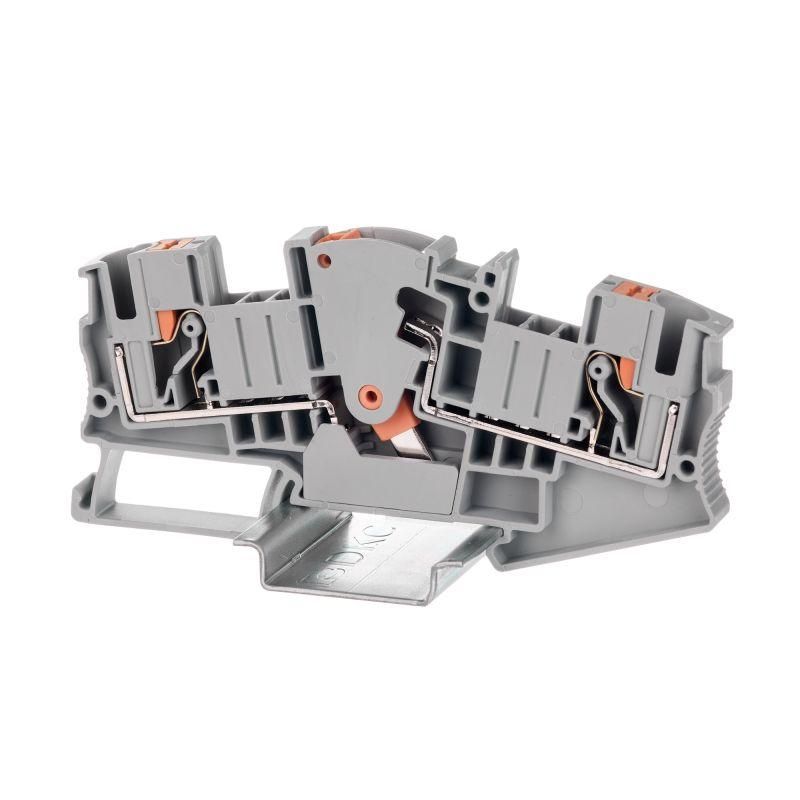

Клемма для измерительных трансформаторов, зажим push-in, 2 точки подключения, 6 кв.мм, серая | VPR-6-RTK-S DKC ДКС

Клемма с размыкателем DKC vpr-6-rtk-s - это надёжное устройство для безопасного подключения проводов к измерительным трансформаторам тока и напряжения. Устройство оснащено пружинным зажимом push-in, фиксирует провода сечением до 6 мм2, монтируется на DIN-рейку и обеспечивает механическое размыкание цепи без инструментов.

Назначение и область применения

Клемма DKC vpr-6-rtk-s предназначена для создания точек подключения в цепях измерительных трансформаторов - как тока, так и напряжения. Подходит для установки в щитах автоматики, энергообъектах, промышленном оборудовании, где требуется частая проверка, замена или диагностика цепей без отключения питания всей системы. Благодаря наличию размыкателя, можно временно отключить цепь, не трогая другие соединения.

Технические характеристики

• Количество контактов: 2
• Тип зажима: пружинный push-in
• Диапазон сечений провода: 0,5 – 6 мм2 (для жилых и многопроволочных проводов)
• Максимальное допустимое сечение: 10 мм2 (только для однопроволочных жестких проводов - не рекомендуется для гибких)
• Номинальный ток: 30 А
• Номинальное напряжение: 1000 В
• Номинальное импульсное напряжение: 8 кВ
• Рабочая температура: от -40 C до +105 C
• Класс воспламеняемости: V0 (UL94) - материал самозатухающий, без галогенов
• Материал корпуса: термопласт PA 6.6
• Цвет: серый
• Ширина: 8,2 мм
• Высота: 49,7 мм
• Глубина: 100,8 мм
• Способ монтажа: DIN-рейка 35 мм
• Степень загрязнения: 3 - подходит для промышленной среды с пылью и влажностью
• Позиция подключения: сверху
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма DKC vpr-6-rtk-s устанавливается на стандартную DIN-рейку 35 мм. Для правильной сборки необходимо использовать торцевую пластину - она предотвращает контакт между соседними клеммами и обеспечивает целостность изоляции. Каждый зажим работает независимо: провод вводится в отверстие до упора - механизм фиксирует его за счёт пружины. Размыкатель активируется движением слайдера - он механически разрывает внутреннюю медную шину, не нарушая внешних соединений. Перемычки вставляются в 6 каналов (по три с каждой стороны) - они совместимы с другими клеммами серии Push-in.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для высоких нагрузок: класс V0 гарантирует самозатухание при возгорании, материал без галогенов снижает выделение токсичных веществ. Номинальное импульсное напряжение 8 кВ позволяет работать в условиях перенапряжений, характерных для сетей с трансформаторами. Степень загрязнения 3 указывает на устойчивость к пыли, влаге и проводящим частицам - подходит для цехов, подстанций, машинных отделений.

Преимущества

• Зажим push-in - быстрый монтаж без инструментов; провод вставляется и фиксируется одним движением
• Механический размыкатель - возможность отключить цепь без демонтажа проводов
• Луженая медная шина - улучшенная проводимость, устойчивость к окислению
• Универсальные вставные перемычки - легко комбинируются с другими клеммами серии
• Защита от случайного прикосновения - изолированные контакты и глубокие входы исключают риск поражения током
• Два канала для перемычек с каждой стороны - удобно для последовательного соединения нескольких клемм

Ограничения применения

• Не предназначен для проводов сечением более 6 мм2, если они многопроволочные - возможен плохой контакт и нагрев
• Требует обязательного использования торцевой пластины - без неё есть риск короткого замыкания между соседними модулями
• Не рассчитана на постоянное подключение/отключение - размыкатель имеет ограниченный срок службы (не более 100 циклов)
• Не следует применять в средах с агрессивными химическими испарениями - хотя корпус V0, он не герметичен

Примеры использования

• Подключение вторичных цепей трансформаторов тока (ТТ) в распределительных устройствах
• Точки контроля напряжения в системах защиты и автоматики
• Монтаж в щитах управления насосами, компрессорами, конвейерами
• Обслуживание счетчиков электроэнергии - позволяют отключить цепь для поверки без отключения всего оборудования

Практические советы

• Перед вставкой провода убедитесь, что его конец очищен от изоляции на 8–10 мм - недостаточная длина не позволит зажиму плотно захватить жилу
• Для многопроволочных проводов используйте наконечники - это повысит надёжность контакта и продлит срок службы
• При использовании перемычек следите, чтобы они были правильно вставлены - неплотная посадка вызывает нагрев
• При групповой установке нескольких клемм DKC vpr-6-rtk-s обязательно закрывайте торцы торцевыми пластинами - даже если кажется, что рядом ничего нет
• Проверьте соответствие посадочного места на рейке - некоторые рейки имеют небольшой люфт, который может повлиять на удержание клеммы
