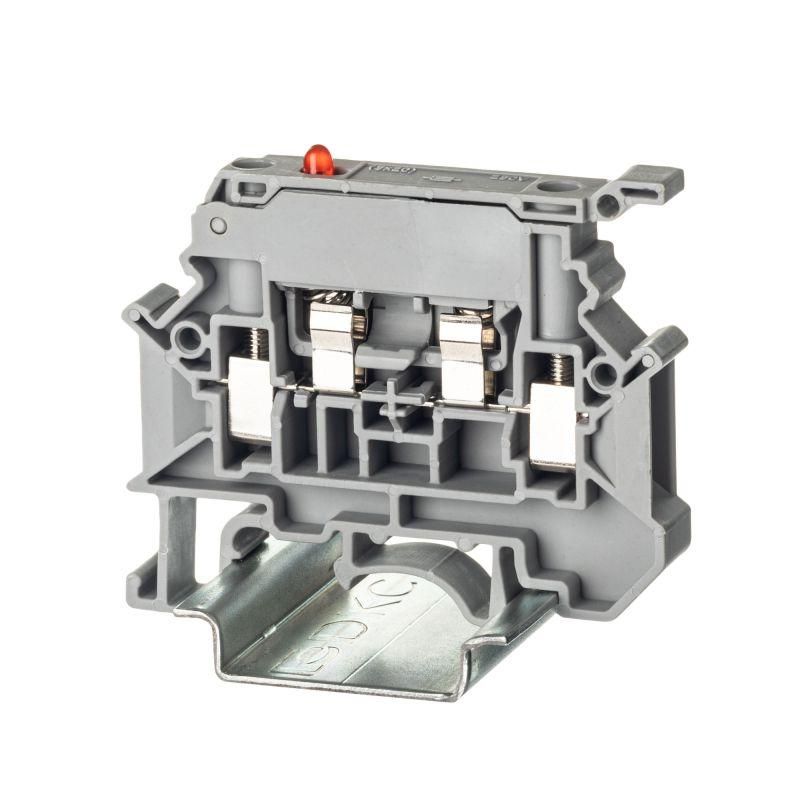

Клемма для предохранителя, винтовой зажим, 2 точки подключения, индикация 250В, 4 кв.мм, серая | TUR-4-HESILED250 DKC ДКС

Клемма для предохранителя DKC (ДКС) с артикулом tur-4-hesiled250 - это компактное устройство для надёжного подключения проводов, защиты цепи от перегрузки с помощью G-предохранителя 5×20 мм и визуальной индикации его отказа. Подходит для установки на DIN-рейку в распределительных щитах, автоматических системах управления и промышленном оборудовании.

Назначение и область применения

Клемма для предохранителя DKC (ДКС) tur-4-hesiled250 используется для безопасного подключения двух проводников через винтовой зажим и контроля состояния плавкого предохранителя. Индикация светодиодом показывает, когда предохранитель перегорел - это ускоряет диагностику и снижает время простоя оборудования. Применяется в силовых цепях постоянного и переменного тока: на станках, конвейерах, системах освещения, вентиляции, автоматизации производства.

Технические характеристики

• Тип предохранителя: G-предохранитель 5×20 мм (цилиндрический плавкий)
• Номинальный ток: 6,3 А
• Номинальное напряжение: 250 В
• Сечение подключаемых проводов: от 0,14 до 6 мм2
• Тип зажима: винтовой, два контактных входа
• Индикатор: светодиод, работает при напряжении 110–250 В AC/DC
• Индикация отказа: активируется при перегорании предохранителя
• Температурный диапазон: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6, класс горючести V0 (UL-94)
• Цвет: серый
• Габариты: высота 73 мм, ширина 8,2 мм, глубина 57,8 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Тип держателя: поворотный - позволяет легко вынимать и менять предохранитель
• Требует торцевую пластину: да

Совместимость и монтаж

Клемма для предохранителя DKC (ДКС) tur-4-hesiled250 совместима с любыми стандартными G-предохранителями 5×20 мм. Устанавливается на DIN-рейку 35 мм - защёлкиваются фиксаторы снизу корпуса. Для правильной сборки требуется установить торцевую пластину (не входит в комплект) - она обеспечивает герметичность и механическую устойчивость при групповой установке нескольких модулей. Кабели подключаются сбоку через винтовые зажимы; затяжка должна быть достаточной для исключения нагрева, но без перегрузки - не более 0,2 Нм.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - самозагасающий, не распространяет пламя. Работает при напряжении до 250 В, что соответствует требованиям для бытовых и промышленных сетей. Диапазон рабочих температур (-40…+105 C) позволяет использовать в условиях сурового климата и внутри закрытых щитов с повышенным тепловыделением. Индикатор питается от сети цепи - не требует внешнего источника.

Преимущества

• Визуальная индикация сгоревшего предохранителя - экономит время при обслуживании
• Поворотный механизм держателя - удобная замена предохранителя без инструментов
• Поддержка широкого диапазона сечений проводов (0,14–6 мм2) - универсальность для разных задач
• Устойчивость к экстремальным температурам - надёжная работа даже в холодных или жарких помещениях
• Стандартный форм-фактор и DIN-монтаж - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для работы выше 250 В - применение в сетях 400 В или выше недопустимо
• Индикатор не работает при напряжении ниже 110 В - в цепях с низким напряжением (например, 24 В DC) световая сигнализация будет отсутствовать
• Требует обязательной установки торцевой пластины - без неё возможен риск короткого замыкания между соседними клеммами
• Не рассчитана на частые операции подключения/отключения под нагрузкой - рекомендуется отключать питание перед заменой предохранителя

Примеры использования

• Щит управления насосной станцией - защита двигателя от перегрузки с индикацией отказа
• Автоматический конвейер - контроль питания датчиков и исполнительных механизмов
• Осветительная система на производстве - защита LED-светильников от скачков напряжения
• Энергоустановки в холодильных камерах - благодаря работе при –40 C

Практические советы

• Выбирайте предохранители с номиналом ≤ 6,3 А - превышение вызовет перегрев клеммы
• Проверьте посадочный диаметр предохранителя - он должен точно подходить под гнездо 5×20 мм
• Затягивайте винты равномерно - слабый контакт вызывает нагрев, слишком сильный - повреждает провод
• При групповой установке нескольких клемм обязательно используйте торцевые пластины - они предотвращают пробой между соседними модулями
• Для сред с высокой запылённостью или влагой применяйте клемму только в защищённых щитах - IP-класс не указан, значит, защита только от внешних воздействий через корпус
