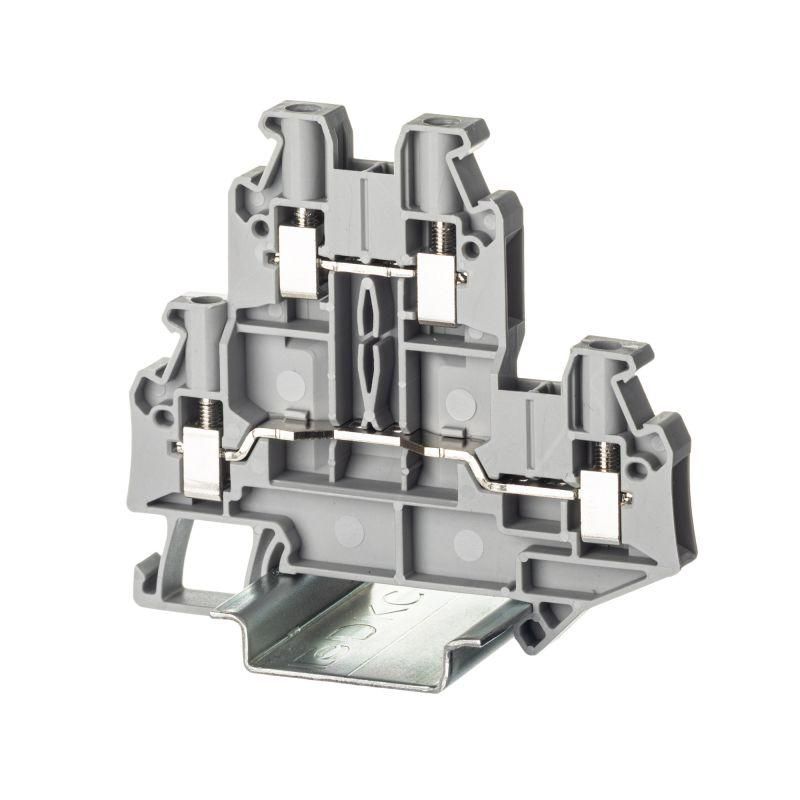

Клемма двухуровневая , винтовой зажим, 4 точки подключения, кв.мм, серая - TTURB-4 ДКС

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 4 кв.мм, серая от DKC (ДКС), артикул tturb-4 - компактное устройство для надёжного соединения четырёх проводников на DIN-рейке, рассчитанная на работу в широком диапазоне температур и подходящая для автоматизации, распределительных щитов и промышленного оборудования.

Назначение и область применения

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 4 кв.мм, серая используется для создания электрических соединений между проводниками в цепях управления, силовой разводки и сигнализации. Подходит для монтажа в шкафах автоматики, пультах управления, системах освещения и на производственных линиях. Благодаря двум уровням позволяет экономить место на DIN-рейке, уменьшая количество отдельных клеммных блоков.

Технические характеристики

• Количество контактов: 4 (два уровня по два входа каждый)
• Тип зажима: винтовой - обеспечивает прочное механическое соединение
• Номинальный ток: 32 А
• Номинальное напряжение: 630 В
• Диапазон сечений провода: 0,2–6 мм2 - подходит как для тонких сигналов, так и для мощных линий
• Ширина: 6,2 мм; высота: 66 мм; глубина: 73,5 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Материал корпуса: полиамид PA 6.6 - устойчив к механическим нагрузкам и химическим воздействиям
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал, безопасен при перегреве
• Цвет: серый
• Необходимость установки пластины: да - требуется установка мостиков для соединения уровней
• Позиция подключения: сбоку - удобно для прокладки проводов в плотных шкафах

Совместимость и монтаж

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 4 кв.мм, серая совместима со всеми стандартными DIN-рейками 35 мм. Для соединения точек внутри одного уровня или между уровнями требуются вставные перемычки - они не входят в комплект и должны быть выбраны отдельно. Установка выполняется просто: защёлкивается на рейку, затем затягиваются винты. Каждый уровень имеет два отверстия для подключения - можно подсоединить два провода на одном уровне. Перемычки обеспечивают гибкую коммуникацию между контактами.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании он не распространяет пламя и самостоятельно гаснет. Это соответствует требованиям безопасности для промышленной электроники. Номинальное напряжение 630 В и ток 32 А позволяют использовать клемму в большинстве бытовых и промышленных сетей переменного тока. Сертифицирована для работы в соответствии с международными нормами IEC 60947-7-1.

Преимущества

• Экономия места: две группы контактов на одной единице, вместо двух одиночных клемм
• Удобный доступ к винтам: все зажимы расположены сбоку, легко обслуживать даже в плотном монтаже
• Стабильность соединения: винтовой зажим предотвращает ослабление при вибрациях
• Устойчивость к экстремальным условиям: работа при –40 C и +105 C делает её пригодной для внешних и технологических помещений
• Пожаробезопасность: материал PA 6.6 с классом V0 снижает риск возгорания

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - рекомендуется применять кабельные наконечники для сечений более 2,5 мм2
• Требуется обязательная установка перемычек для связи между уровнями - без них контакты не будут соединены
• Запрещено использование в средах с постоянным погружением в жидкость - IP-защита не указана, значит, изделие не герметично
• Не следует применять в цепях с импульсными токами выше 32 А - возможен перегрев и повреждение контактов

Примеры использования

• Подключение датчиков и исполнительных механизмов в панелях управления станков
• Разводка питания и сигналов в распределительных щитах объектов ЖКХ
• Объединение нескольких выходов термореле или контроллеров в одном месте
• Сборка цепей освещения в холодильных камерах - благодаря рабочему диапазону до –40 C

Практические советы

• Перед затяжкой винтов проверьте, что провод полностью вошёл в зажим - недостаточно вставленный провод вызывает нагрев и окисление
• Используйте наконечники типа “пальцы” или “кольца” для проводов сечением >2,5 мм2 - это увеличит срок службы соединения
• Выбирайте перемычки с таким же шагом контактов - для tturb-4 нужен шаг 5 мм
• При монтаже в плотных шкафах ориентируйте клемму так, чтобы винты были обращены к свободному пространству - так проще работать отверткой
• Не используйте клемму в качестве замены разъёмов - она не предназначена для частого подключения/отключения
