Клемма двухуровневая , зажим push-in, 4 точки подключения с перемычкой между уровнями, 2.5 кв.мм, серая - VPRTT-2.5-PV-GY ДКС

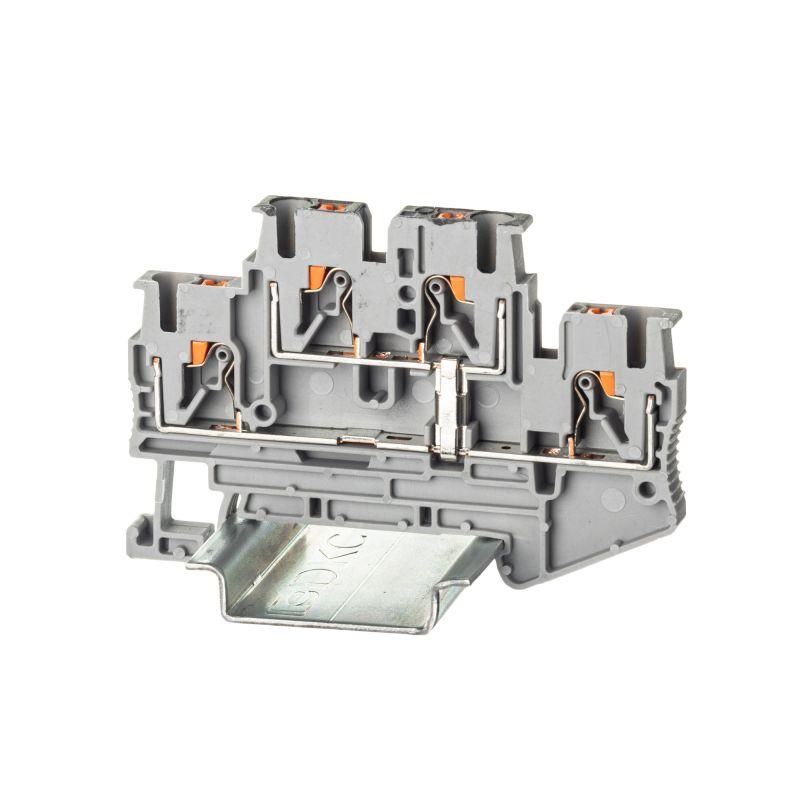

Клемма двухуровневая DKC vprtt-2.5-pv-gy - компактное устройство для надежного соединения проводов сечением до 2,5 мм2 на DIN-рейке. Благодаря системе push-in и внутренней перемычке между уровнями позволяет ускорить сборку цепей без лишних элементов.

Назначение и область применения

Клемма двухуровневая DKC vprtt-2.5-pv-gy используется для создания последовательных и параллельных соединений в распределительных щитах, автоматике управления и силовой аппаратуре. Подходит для подключения сигнальных, управляющих и слаботочных цепей. Четыре точки подключения позволяют коммутировать два входящих и два выходящих провода в одном модуле, что снижает количество необходимых клемм и экономит место на рейке.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Диапазон сечений проводов: 0,14–2,5 мм2
• Тип подключения: пружинный зажим push-in (без инструментов)
• Количество контактов: 4 (два уровня по двум точкам каждый)
• Ширина: 5,2 мм
• Высота: 47,6 мм
• Габаритная глубина: 68,9 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Рабочий температурный диапазон: –40…+105 C
• Материал корпуса: термопласт PA 6.6
• Класс воспламеняемости: V0 (UL-94)
• Цвет: серый
• Положение подключения: сверху

Совместимость и монтаж

Клемма двухуровневая DKC vprtt-2.5-pv-gy совместима со всеми стандартными DIN-рейками 35 мм. Для установки достаточно вставить основание клеммы в направляющие рейки до характерного щелчка. Каждый уровень имеет собственный зажим push-in - для подключения провода просто введите жилу до упора, используя кнопку-толкатель для освобождения пружины. После ввода провода он фиксируется механически, без необходимости затяжки винта. Перемычка внутри клеммы уже установленна и соединяет верхний и нижний уровни - дополнительные перемычки не требуются.

Безопасность и стандарты

Изоляционный корпус изготовлен из самозагасающего материала PA 6.6 с классом горючести V0 по UL-94 - материал не распространяет пламя даже при длительном воздействии открытого огня. Номинальное напряжение 500 В и рабочий ток 24 А соответствуют требованиям IEC/EN 60947-7-1. Диапазон температур от –40 C до +105 C гарантирует работоспособность в суровых условиях - от холодных складов до нагреваемых шкафов.

Преимущества

• Зажим push-in исключает необходимость отвертки - монтаж быстрее и безопаснее
• Встроенный механизм защиты от случайного прикосновения предотвращает выскальзывание провода
• Четыре контакта в одной единице вместо двух одиночных клемм - меньше деталей, проще трассировка
• Фиксированная внутренняя перемычка исключает риск забыть её установить
• Материал корпуса V0 повышает пожарную безопасность в закрытых шкафах

Ограничения применения

• Не предназначен для многожильных проводов с опрессованной наконечниками - возможен контакт с металлом, нарушающий работу зажима
• Подключение проводов сечением менее 0,14 мм2 (например, тонкая эмальпровод) не рекомендовано - недостаточная площадь контакта
• Не следует использовать в средах с постоянным воздействием масел, растворителей или хлора - они могут деформировать пластик
• При использовании в высоких частотах (>1 kHz) возможны потери на переходных сопротивлениях - для RF-цепей требуется проверка специализированных решений

Примеры использования

• Распределение питания в PLC-панели: один вход, два выхода на сенсоры, один на реле
• Объединение сигналов с нескольких датчиков перед подачей на контроллер
• Создание цепей заземления или нулевых проводов в щите с ограниченным местом
• Сборка тестового стенда с множеством временных соединений

Практические советы

• Перед введением провода удалите изоляцию точно на 8–10 мм - слишком длинная жила может задеть механизм зажима
• Проверьте плотность фиксации: после введения попробуйте легонько дернуть провод - он не должен выскакивать
• При работе с медью и алюминием - используйте только одножильные провода; многожильные допускаются лишь с оконцеванием
• При групповом монтаже оставляйте минимум 2 мм свободного места между соседними клеммами - для доступа к кнопке-толкателю
• Эта модель не рассчитана на перестановку проводов после монтажа - для часто изменяемых цепей выбирайте винтовые аналоги
