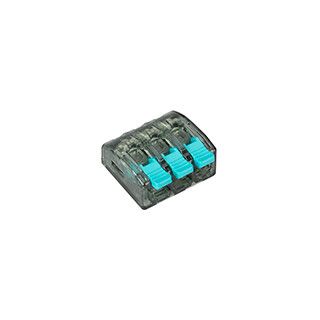

Клемма-коннектор ARL-CLT-3WS4-32A (Arlight, Пластик) | 044015 Arlight

Клемма-коннектор ARL-CLT-3WS4-32A - компактная клеммная колодка с рычажковым зажимом для надёжного соединения трёх медных проводов. Бренд ARLIGHT предлагает эту модель как решение для быстрого и безопасного монтажа в распределительных коробках, пультах управления и на оборудовании с ограниченным пространством.

Назначение и область применения

ARL-CLT-3WS4-32A предназначена для соединения трёх гибких или одножильных проводников в цепях постоянного или переменного тока до 450 В. Подходит для установки в щитах, на станках, конвейерах, осветительных системах и других устройствах, где требуется частая переборка или замена проводов. Удобна там, где важна скорость монтажа и отсутствие необходимости в инструменте для фиксации.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество контактов: 3
• Сечение проводника:
  • Гибкий (многожильный): 0,14–4 мм2 (оптимально 0,5–2,5 мм2)
  • Одножильный: 0,14–4 мм2
• Длина зачистки изоляции: 11 мм
• Ширина колодки: 21,5 мм
• Материал корпуса: термопласт, серый цвет
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Тип зажима: рычажковый
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние проводов

Совместимость и монтаж

ARL-CLT-3WS4-32A устанавливается на кабель - не требует крепления к DIN-рейке. Для монтажа:

• Зачистите изоляцию каждого провода точно на 11 мм - меньше не обеспечит надёжный контакт, больше может вызвать замыкание между контактами.
• Откройте рычажок, введите провод до упора, закройте рычажок до щелчка.
• Не используйте силовые инструменты - рычаг работает механически, перегрузка повредит механизм.
• Подходит для проводов с наконечниками, если они соответствуют указанному сечению.

Установка возможна в любом положении, но рекомендуется горизонтальное расположение для предотвращения выпадения проводов при вибрациях.

Безопасность и стандарты

Kлемма-коннектор ARL-CLT-3WS4-32A соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает доступ к токоведущим частям пальцами, но не защищает от попадания пыли и воды. Не применяйте в условиях повышенной влажности, на улице или в местах с риском брызг и загрязнений.

Преимущества

• Рычажковый зажим - не нужен отвертка, монтаж занимает несколько секунд.
• Прозрачный корпус - легко проверить правильность ввода провода и наличие окисления.
• Компактный размер - экономит место в плотных распределительных коробках.
• Поддерживает широкий диапазон сечений - универсальна для слаботочных и силовых цепей.
• Изготовлена из термостойкого материала - выдерживает нагрев при работе на максимальном токе.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 недостаточен.
• Не используется для жестких проводов большего сечения - свыше 4 мм2 не войдут в зажим.
• Не совместим с алюминиевыми проводами - материал зажима рассчитан на медь.
• Не допускается использование в цепях с импульсными нагрузками выше 32 А - возможен перегрев.
• Не следует применять в местах с постоянной вибрацией без дополнительной фиксации - есть риск самопроизвольного открывания рычажка.

Примеры использования

• Соединение фазы, нуля и заземления в распределительной коробке квартиры.
• Подключение датчиков и исполнительных устройств на автоматизированной линии.
• Объединение нескольких светильников в одной группе управления.
• Переход с многожильного кабеля на одножильный провод в пульте управления.

Практические советы

• При использовании многожильных проводов - обязательно запрессуйте наконечники, чтобы избежать облома жил.
• Проверьте, что все три провода полностью введены - невидимые участки изоляции внутри могут вызывать плохой контакт.
• После монтажа потяните каждый провод - он не должен выходить из зажима.
• ARL-CLT-3WS4-32A продается партиями по 100 штук - планируйте закупку заранее, особенно при масштабных работах.
• Храните в сухом месте - даже при IP20 длительное воздействие влаги снижает долговечность термопласта.
