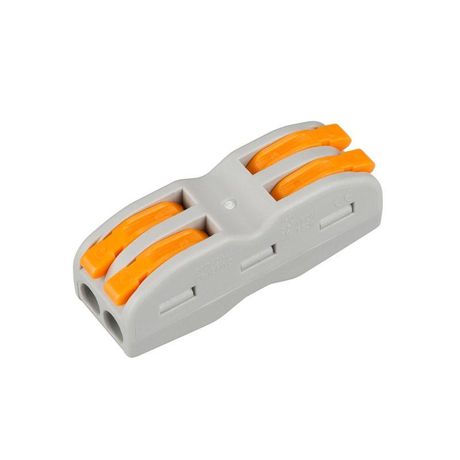

Клемма-коннектор ARL-CLT-2W2CS4-32A-BOX20 (Arlight, Пластик) | 047402 Arlight

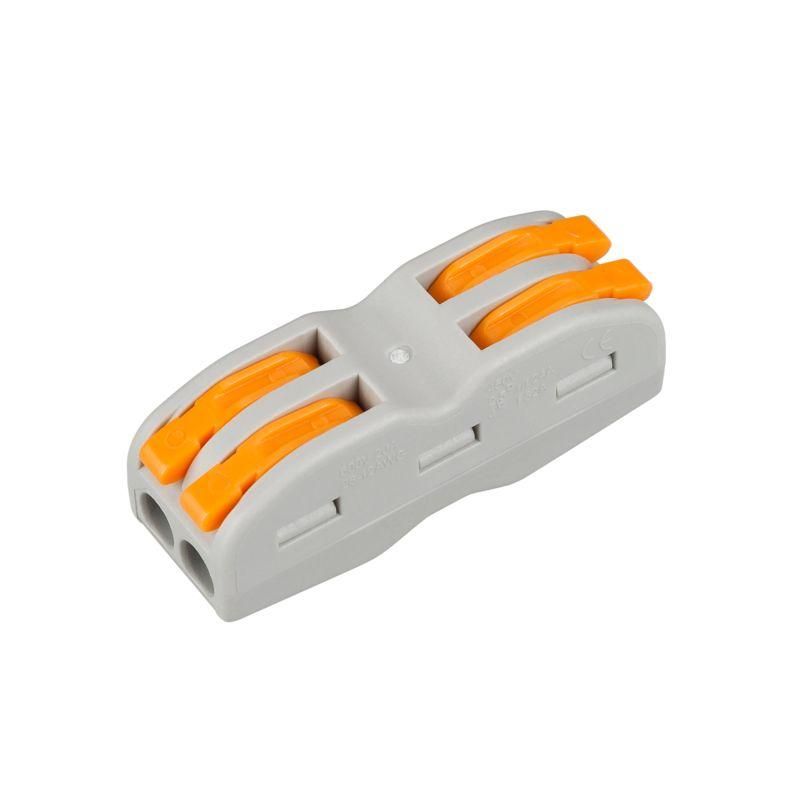

Клемма-коннектор ARL-CLT-2W2CS4-32A - это надёжная клеммная колодка для быстрого и безопасного соединения медных проводов в распределительных коробках, щитах и оборудовании. Упаковка из 20 штук позволяет удобно использовать её при массовом монтаже. Клемма-коннектор ARL-CLT-2W2CS4-32A от бренда Arlight подходит для работы с жёсткими и гибкими проводами до 4 мм2.

Назначение и область применения

Клемма-коннector ARL-CLT-2W2CS4-32A предназначена для создания разъёмных соединений между медными проводниками в электрических цепях постоянного и переменного тока. Подходит для установки в распределительных коробках, силовых щитах, пультах управления, на станках и конвейерах. Часто используется при замене оборудования, модернизации проводки и сборке электронных систем, где требуется частое подключение/отключение.

Технические характеристики

• Номинальный ток: 32 А - способна выдерживать нагрузку до этого значения без перегрева;
• Номинальное напряжение: 450 В - допустимо применение в сетях до 440 В переменного тока;
• Количество контактов: 4 - каждая клемма имеет два входа и два выхода, что позволяет последовательно соединить четыре провода;
• Сечение проводника: 0,2–4 мм2 - совместима с тонкими многожильными и одножильными проводами;
• Способ монтажа: на кабель - устанавливается прямо на подготовленный провод без необходимости в пайке или сварке;
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупной пыли, но не рассчитана на влажную среду или внешнюю установку;
• Цвет корпуса: серый - соответствует стандартному цветовому решению промышленной аппаратуры.

Совместимость и монтаж

Клемма-коннектор ARL-CLT-2W2CS4-32A монтируется на готовые зачищенные провода. Для подключения необходимо:

• Зачистить изоляцию с конца провода на 8–10 мм;
• Открыть зажим, потянув рычаг вверх;
• Вставить провод до упора;
• Закрыть рычаг - он автоматически фиксирует провод с достаточным усилием.

Не требует инструментов. Максимально эффективна при использовании с медными проводами. Недопустимо применение с алюминием, многожильными проводами без наконечников (при сечении более 2,5 мм2 рекомендуется предварительно опрессовать конец).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Сертифицировано по нормам IEC 60947-7-1 для коммутационных устройств. Отсутствие защиты выше IP20 исключает использование в условиях повышенной влажности, на улице или в местах возможного попадания воды.

Преимущества

• Рычажковый механизм обеспечивает быстрое и надёжное закрепление без инструментов;
• Удобная компактная форма - занимает мало места в щите;
• Чёткая маркировка контактов - минимизирует риск ошибок при подключении;
• Высокая механическая прочность корпуса - устойчив к деформациям при монтаже;
• Упаковка по 20 шт. снижает стоимость единицы и упрощает хранение и расходование.

Ограничения применения

• Не применяется в условиях высокой влажности, запылённости или на открытом воздухе - степень защиты IP20 недостаточна;
• Не предназначен для подключения алюминиевых проводов - возможен окислительный контакт и нагрев;
• Не рекомендован для проводов сечением менее 0,2 мм2 - слабая фиксация и риск выпадения;
• Не подходит для частых отсоединений под нагрузкой - не является коммутационным устройством;
• Может быть повреждена при превышении номинального тока 32 А - не используйте в цепях с импульсными нагрузками выше указанного порога.

Примеры использования

• Подключение трёхфазного двигателя к частотному преобразователю через распределительную коробку;
• Объединение нескольких светильников в одной группе освещения;
• Сборка панели управления станком с несколькими датчиками и исполнительными элементами;
• Разводка проводов в этажном щите при замене старой проводки на новую.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - не превышайте 4 мм2 и не используйте меньше 0,2 мм2;
• Для многожильных проводов сечением 2,5–4 мм2 лучше использовать наконечники типа “штырь” - так надёжнее и долговечнее;
• Проверяйте плотность фиксации после монтажа - легкий дерганый тест провода рукой покажет, хорошо ли затянут контакт;
• Храните клеммы-коннекторы ARL-CLT-2W2CS4-32A в сухом месте - даже при IP20 влага может вызвать коррозию контактов;
• При работе в щитах с ограниченным пространством - учитывайте, что каждый модуль занимает около 17,5 мм по ширине DIN-рейки.
