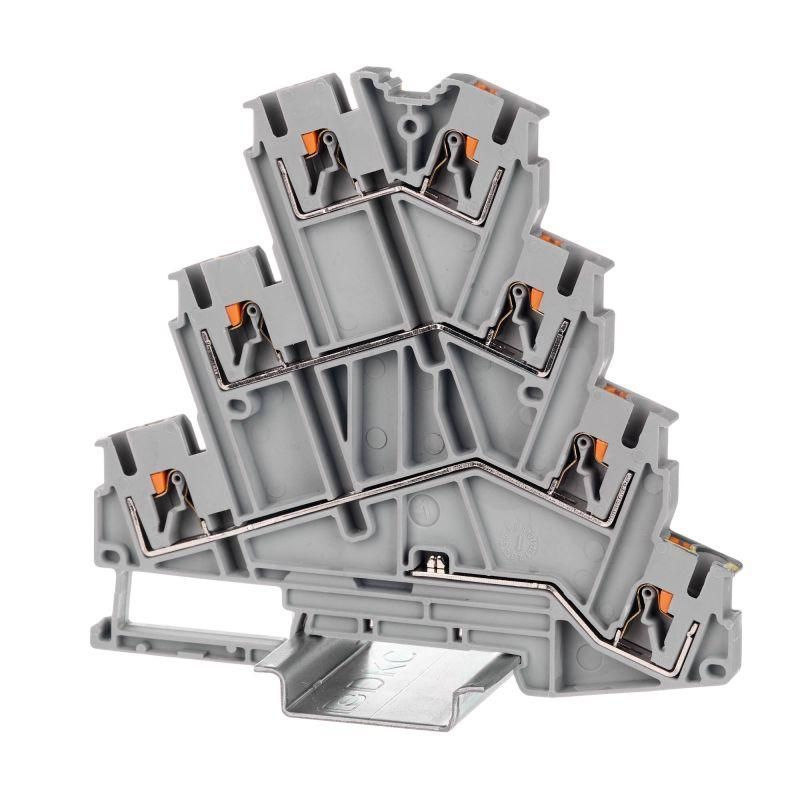

Клемма многоуровневая Push-in для электродвигателя, 7 точек, 2.5 мм² DKC (ДКС) VPR-2.5-PE-3L

Клемма многоуровневая для подключения электродвигателя, зажим push-in, 7 точек подключения, 2.5 кв.мм, серая от DKC (ДКС) - надёжное решение для компактного и быстрого соединения нескольких проводов в распределительной коробке или на DIN-рейке. Артикул vpr-2.5-pe-3l подходит для монтажа электродвигателей, автоматики и других устройств с несколькими входными цепями.

Назначение и область применения

Эта клемма используется для соединения до семи проводников в одной сборке. Подходит для подключения электродвигателей, частотных преобразователей, реле управления, систем аварийной сигнализации и другого оборудования, где требуется компактная и надёжная коммутация. Применяется в промышленных щитах, на конвейерах, насосных станциях и станках с ЧПУ. Каждый из семи контактов работает как самостоятельная точка подключения, что позволяет уменьшить количество отдельных клемм и сэкономить место на DIN-рейке.

Технические характеристики

• Количество контактов: 7
• Способ соединения: пружинный зажим Push-in - вставка провода без инструментов
• Номинальный ток: 24 А
• Диапазон сечений провода: 0,14–2,5 мм2 (оптимальный рабочий диапазон)
• Максимальное допустимое сечение: 4 мм2 (для временного или специального использования - не рекомендуется для постоянной нагрузки)
• Номинальное напряжение: 800 В
• Импульсное напряжение: 6 кВ - выдерживает кратковременные скачки
• Материал корпуса: полиамид PA 6.6 - прочный, термостойкий, самозатухающий
• Класс горючести: V0 по UL94 - не распространяет пламя
• Степень загрязнения: 3 - подходит для сред с пылью, маслом, влагой
• Рабочая температура: от –40 C до +105 C - работает в суровых условиях
• Ширина одного уровня: 5,2 мм
• Общая высота: 93,7 мм
• Цвет: серый
• Монтаж: на DIN-рейку 35 мм
• Количество зажимов на уровне: 2 (по два провода на каждый уровень - всего три уровня)
• Положение подключения: сверху
• Возможность установки замыкающей пластины: да - можно сделать перемычки между контактами

Совместимость и монтаж

Клемма легко фиксируется на стандартной DIN-рейке 35 мм. Для подключения достаточно зачистить провод на 8–10 мм и вставить его в зажим до характерного щелчка - никаких винтов или инструментов не требуется. Устройство совместимо с однопроволочными и многопроволочными жилами, предварительно залуженными. Для создания перемычек между соседними контактами используйте специальные мостовые перемычки серии Push-in от DKC - они подходят по шагу 5,2 мм. Нельзя использовать клемму для подключения гибких многожильных проводов без наконечника - риск повреждения пружины и плохого контакта.

Безопасность и стандарты

Корпус изготовлен из безгалогенового материала PA 6.6 с классом горючести V0 - не поддерживает горение и не выделяет токсичных газов при перегреве. Соответствует требованиям IEC 60947-7-1 и EN 60998. Номинальное импульсное напряжение 6 кВ обеспечивает безопасную работу в сетях с возможностью бросков напряжения. Степень загрязнения 3 позволяет применять клемму в условиях промышленных помещений с пылью, влагой и масляными паром.

Преимущества

• Зажим Push-in - монтаж без инструментов, экономия времени при сборке
• Луженая медная часть - снижает окисление, увеличивает срок службы контакта
• Возможность установки перемычек - создаётся единая шина без внешних проводов
• Высокая плотность размещения - семь точек подключения на минимальном участке рейки
• Самозатухающий материал - безопасность при перегрузках и коротких замыканиях
• Работа при экстремальных температурах - подходит для холодных складов и нагретых машин

Ограничения применения

Не применяйте клемму для проводов сечением более 2,5 мм2 в режиме постоянной нагрузки - даже при максимальном допущении 4 мм2 возможен перегрев и потеря контакта. Не используйте для подключения алюминиевых проводов - материал рассчитан исключительно на медь. Не монтируйте в местах с постоянным механическим воздействием - вибрация может ослабить зажим. Не устанавливайте в помещениях с повышенной коррозионной активностью (например, морские порты, химические производства) без дополнительной защиты.

Примеры использования

• Подключение трёхфазного двигателя: L1, L2, L3, N, PE, управление, сигнал обратной связи - все семь проводов в одном модуле
• Сборка распределительной коробки для системы конвейера: питание, датчики, энкодеры, кнопки останова
• Компоновка пульта управления: выходы реле, индикация, заземление, контрольные точки

Практические советы

• Перед вставкой провода обязательно зачистите его до 8–10 мм - меньше не войдёт, больше может повредить механизм
• Для многожильных проводов используйте наконечники - это продлит жизнь зажиму и повысит надёжность
• Проверьте глубину ввода: провод должен полностью войти, слышен щелчок - если нет, выньте и попробуйте снова
• При использовании перемычек следите, чтобы они были точно подобраны по шагу 5,2 мм - не подходят универсальные модели
• При работе в условиях вибраций закрепите клемму дополнительно хомутом или герметизирующим составом на основе силикона
• При замене клеммы vpr-2.5-pe-3l - проверьте соответствие артикула и типа зажима; другие серии DKC могут иметь другой шаг или форму контактов
