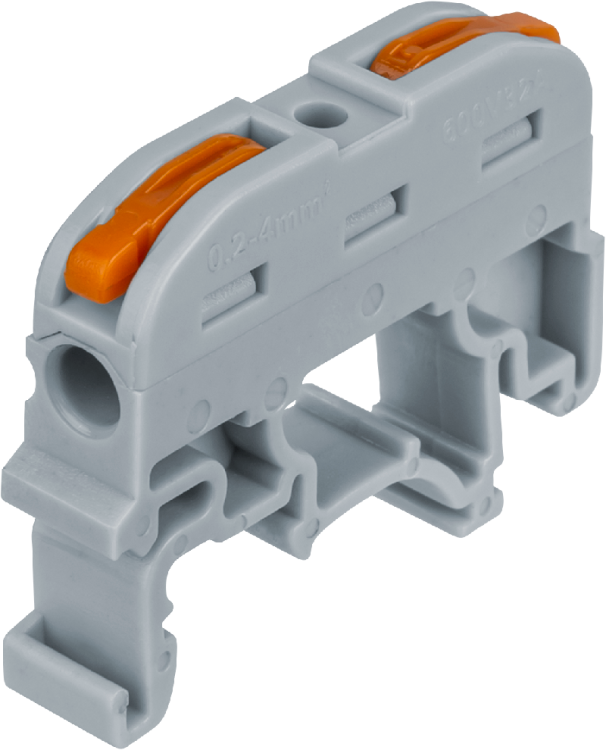

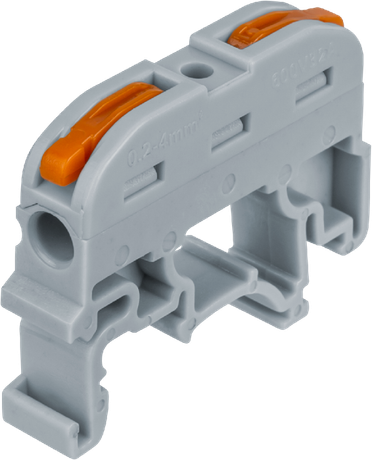

Клемма монтажная 14 224 NTC-R-1х1-2-B5 (уп.5шт) NAVIGATOR 14224

Клеммы монтажные 14 224 NTC-R-1x1-2-B5 (упаковка 5 штук) от бренда Navigator - это проходные клеммы с пружинным зажимом и рычагом, предназначенные для надежного и многоразового соединения медных проводников на DIN-рейке. Подходят для использования в распределительных щитах, автоматике и промышленном оборудовании.

Назначение и область применения

Клеммы монтажные 14 224 NTC-R-1x1-2-B5 созданы для постоянного и многоразового соединения медных одножильных и многожильных проводников в цепях переменного тока. Они используются там, где требуется быстрая замена или переподключение проводов - например, в силовых щитах, системах управления, конвейерах, насосных станциях и другом промышленном оборудовании. Благодаря наличию рычага, клеммы подходят для частых операций подключения и отключения.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Сечение провода: от 0,08 до 4 мм2
• Количество полюсов: 2
• Тип присоединения: пружинный зажим с рычагом
• Способ монтажа: установка на DIN-рейку (35 мм)
• Материал корпуса: полиамид (самозатухающий, устойчив к нагреву)
• Температурный диапазон: от -30 C до +110 C
• Расположение контактов: сбоку
• Цвет: темно-серый

Совместимость и монтаж

Клеммы 14 224 NTC-R-1x1-2-B5 совместимы со всеми стандартными DIN-рейками шириной 35 мм. Установка происходит путём фиксации за выступы на корпусе - никаких инструментов не требуется. Для подключения провода достаточно опустить рычаг, вставить жилу на нужную глубину и поднять рычаг до щелчка. Присоединение выполняется без обжима или пайки. Подходят все типы медных проводников: одножильные, многожильные, с или без наконечников. Максимальное сечение - 4 мм2; для проводов меньше 0,08 мм2 рекомендуется использовать наконечники.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, соответствует требованиям UL94 V-0. Защита от случайного прикосновения обеспечивается за счёт закрытой конструкции и расположения контактов сбоку. Напряжение 250 В и ток 32 А позволяют применять клеммы в большинстве бытовых и промышленных сетей. Сертификаты соответствия указаны в документации производителя - для коммерческого использования проверьте наличие сертификатов на сайте Navigator Group.

Преимущества

• Удобство подключения: рычаг позволяет легко вставлять и извлекать провода без инструментов
• Многоразовое использование: зажим сохраняет усилие после нескольких циклов подключения
• Высокая надёжность соединения: пружинный механизм предотвращает ослабление даже при вибрациях
• Защита от поражения током: изолированный корпус и боковое расположение контактов снижают риск травм
• Стабильность при температурных колебаниях: материал корпуса не теряет прочность от -30 C до +110 C

Ограничения применения

• Не предназначены для алюминиевых проводов - возможна оксидация и потеря контакта
• Не подходят для проводов сечением менее 0,08 мм2 без использования наконечников
• Не рассчитаны на постоянное погружение в жидкости - IP-класс защиты не указан, поэтому не применяются во влажной среде без дополнительной защиты
• Не следует использовать в цепях с импульсными нагрузками выше 32 А - возможен перегрев

Примеры использования

• Подключение входных кабелей в распределительных щитах
• Соединение датчиков и исполнительных устройств на станках
• Разводка сигналов в системах автоматизации (PLC, реле)
• Объединение групп освещения в светораспределительных устройствах
• Замена старых винтовых клемм на более надёжные и безопасные решения

Практические советы

• Перед подключением удалите изоляцию с провода на длину 8–10 мм - этого достаточно для надёжного контакта
• Избегайте перегрузки: не вставляйте два провода в один контакт - это нарушает тепловой режим и может вызвать повреждение
• Проверяйте плотность соединения: после поднятия рычага слегка потяните провод - он не должен выходить
• При работе в условиях высокой вибрации используйте клеммы с наконечниками - это увеличит срок службы
• Упаковка содержит 5 штук - хватает для монтажа двухцепочечной группы или резерва. Храните в сухом месте, избегайте попадания пыли в открытые контакты
