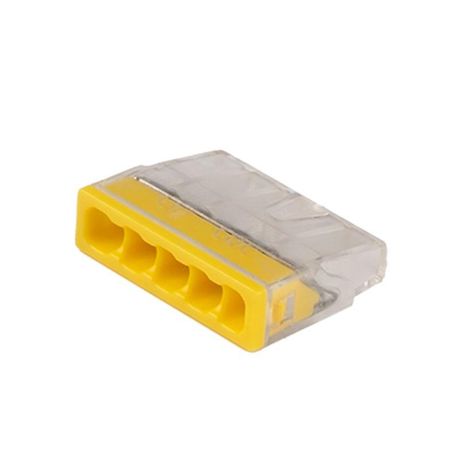

Клемма монтажная нажимного соединения без пасты PTC-5P 2273-205 450V 32A 0,14-4.0mm2 / 50 шт./ |5051065| Jazzway

Клемма монтажная нажимного соединения PTC-5P 2273-205 - надёжный вариант для быстрого и прочного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Бренд JazzWay предлагает эту модель в упаковке из 50 штук, что удобно для массового монтажа. Напряжение до 450 В и ток до 32 А позволяют использовать её в промышленной автоматике и бытовой электронике.

Назначение и область применения

Клемма PTC-5P 2273-205 используется для создания разъёмных соединений между однопроволочными и многопроволочными проводниками. Подходит для установки в щитах, на DIN-рейке, в устройствах управления, на станках, конвейерах и системах освещения. Применяется там, где требуется частая замена или диагностика проводов - например, при обслуживании оборудования.

Технические характеристики

• Номинальное напряжение: 450 В - безопасна для сетей переменного тока до 440 В
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных потребителей
• Диапазон сечений провода: 0,14–4,0 мм2 - совместима с тонкими контрольными жилами и мощными фазными проводами
• Количество входов: 5 - позволяет соединить до пяти проводов в одном модуле
• Тип проводника: однопроволочные и многопроволочные - не требует опрессовки наконечников
• Цвет корпуса: желтый - обеспечивает высокую видимость при монтаже
• Количество в упаковке: 50 штук - экономично для крупных проектов

Совместимость и монтаж

Клемма PTC-5P 2273-205 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения достаточно открыть зажимный механизм рычагом, вставить подготовленный провод (без зачистки более чем на 8 мм) и закрыть рычаг до щелчка. Контакты не требуют применения теплопроводящей пасты - соединение достигается за счёт механического давления. Установка занимает менее 10 секунд на один контакт.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Корпус выполнен из самозатухающего поликарбоната, устойчивого к перегреву. Отсутствие металлических элементов в зажимном механизме снижает риск окисления и коррозии. Напряжение 450 В обеспечивает запас безопасности для сетей 230/400 В.

Преимущества

• Быстрая установка - не нужны инструменты, кроме плоскогубцев для зачистки
• Удобство проверки - прозрачный корпус позволяет визуально контролировать положение провода
• Стабильность соединения - усилие зажима сохраняется даже после вибраций
• Не требует пасты - исключён риск загрязнения и утечки смазки
• Высокая плотность компактного расположения - 5 контактов в одном модуле вместо пяти отдельных клемм

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - не имеет защиты IP
• Не рекомендован для проводов с сечением меньше 0,14 мм2 - возможен слабый контакт
• Не подходит для алюминиевых проводов - материал контактов рассчитан на медь
• Запрещено использование в взрывоопасных средах - нет сертификации Ex
• Работает только при температуре от –25C до +85C - вне этого диапазона теряется герметичность материала

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере
• Разводка цепей управления в пультах станков ЧПУ
• Объединение нескольких фазных проводов в распределительной коробке
• Сборка временных тестовых схем в сервисных центрах
• Монтаж световых цепей в торговых помещениях с частой заменой ламп

Практические советы

• Перед вставкой провода зачищайте изоляцию точно на 6–8 мм - слишком длинный конец может вызвать замыкание
• Проверяйте плотность зажима: если провод легко вытягивается - повторите операцию
• При использовании многопроволочных проводов слегка скрутите жилы перед введением - так предотвращается выпадение отдельных проволочек
• Не затягивайте рычаг насильно - он имеет фиксирующий механизм; при правильном введении провода щелчок будет слышен
• Для долговременной работы в условиях повышенной влажности используйте клеммы с пастой - эта модель без пасты лучше подходит для сухих помещений
