Клемма монтажная 95 185 NTC-R3-3-3-r (уп.5шт) NAVIGATOR 95185 32056

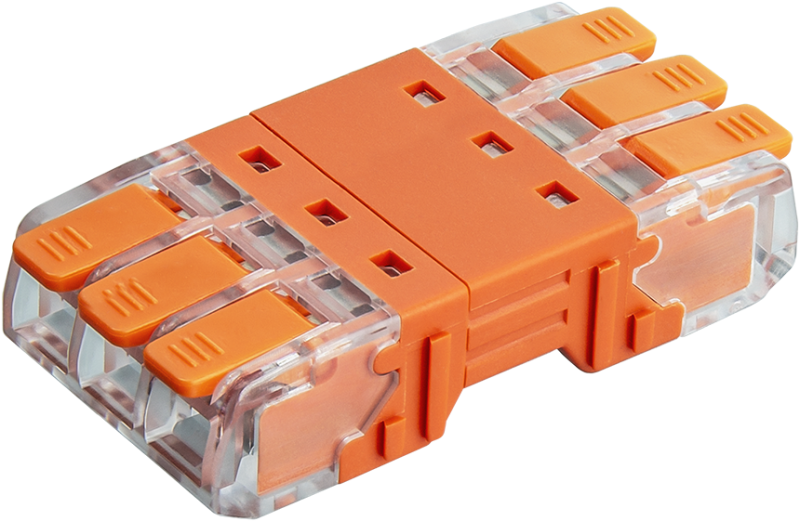

Клемма монтажная NTC-R3-3-3-r (5 шт) от бренда Navigator - это надёжная разъёмная клемма с рычагом для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и силовых щитах. Упаковка содержит 5 единиц, что удобно для замены или комплектования нескольких точек подключения.

Назначение и область применения

Клемма монтажная NTC-R3-3-3-r (5 шт) используется для многоразового соединения медных проводников с наконечниками-гильзами в цепях переменного тока частотой 50–60 Гц и напряжением до 450 В. Подходит для установки в электрошкафах, на панелях управления, в системах автоматизации и на оборудовании с частыми операциями обслуживания. Благодаря разъёмной конструкции, её можно использовать там, где требуется периодическое отключение или переподключение проводов - например, при диагностике, ремонте или модернизации оборудования.

Технические характеристики

• Количество контактов: 6
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Поперечное сечение провода: 0,25 мм2
• Диаметр кабеля: 1,78 мм
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Управление: рычаг для зажима и освобождения
• Материал корпуса: негорючий термостойкий пластик
• Цвет: оранжевый

Совместимость и монтаж

Клемма NTC-R3-3-3-r совместима с наконечниками-гильзами типа U, O, T, соответствующими сечению 0,25 мм2. Для монтажа необходимо:

• Зачистить изоляцию с провода на длину, равную глубине контактного гнезда (обычно 6–8 мм);
• Вставить подготовленный наконечник в клемму;
• Опустить рычаг - он плотно зажимает жилу; для отключения - поднять рычаг и вытянуть провод.

Клеммы легко соединяются друг с другом в блоки - позволяют собирать многоштыревые сборки без дополнительных переходников. Монтаж возможен на DIN-рейку 35 мм.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, устойчивого к нагреву и возгоранию. Клемма NTC-R3-3-3-r соответствует требованиям безопасности для устройств, работающих в условиях повышенной нагрузки. Напряжение 450 В обеспечивает запас прочности для сетей 220–380 В. Применение в соответствии с IEC 60947-7-1 рекомендовано для промышленного оборудования.

Преимущества

• Разъемная конструкция - позволяет менять провода без демонтажа всей системы.
• Удобные рычаги - обеспечивают надёжный зажим даже при слабом усилии рук, исключают случайное ослабление.
• Возможность сборки в блоки - экономят место в щите, упрощают маршрутизацию проводов.
• Негорючий корпус - повышает безопасность при перегрузках и аварийных ситуациях.
• Яркая окраска (оранжевый) - упрощает визуальный контроль и идентификацию цепей.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - риск окисления и плохого контакта.
• Не рассчитана на постоянное погружение в жидкости - IP-класс защиты не указан, не следует применять во влажных средах без дополнительной защиты.
• Максимальное сечение - 0,25 мм2; использование более толстых проводов приведёт к повреждению механизма или потере контакта.
• Не подходит для высокочастотных импульсных цепей - оптимизирована для сети 50/60 Гц.

Примеры использования

• Подключение датчиков температуры и сервоприводов на конвейерах.
• Разводка сигналов управления в пультах станков ЧПУ.
• Объединение фазных проводов в распределительных щитах малой мощности.
• Сборка тестовых плат для диагностики электронных модулей.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - 0,25 мм2 требует точного подбора наконечника.
• Используйте плоскогубцы для правильного обжима гильзы - плохо обжатый наконечник снижает надёжность контакта.
• При сборке блоков из нескольких клемм NTC-R3-3-3-r следите за параллельностью - перекосы затрудняют установку крышки.
• Храните в сухом месте - влага может вызвать коррозию металлических деталей внутри, хотя корпус герметичен.
• Артикулы 32056 и 95185 - это один и тот же продукт, различаются только по партиям поставки. Оба подходят для заказа.
