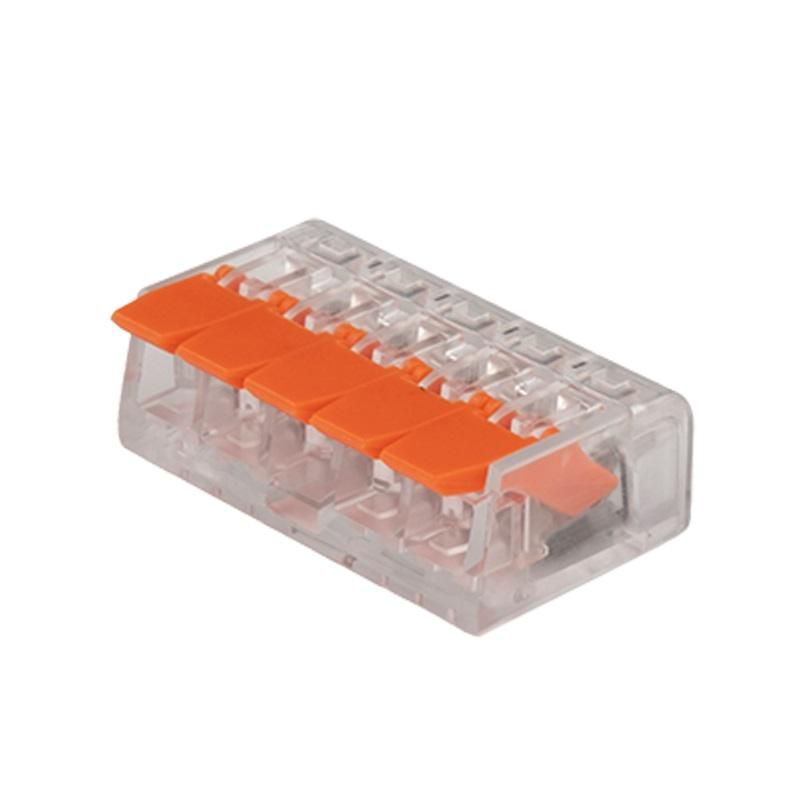

Клемма монтажная рычажного соединения PTC-5P 221-415 450V 32A 0,14-4.0mm2 /50 шт./ |5050945| Jazzway

Клемма монтажная рычажного соединения PTC-5P 221-415 - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, пультах управления и силовых цепях. Бренд JazzWay обеспечивает соответствие стандартам качества, а артикул 5050945 позволяет точно идентифицировать модель при закупке.

Назначение и область применения

Клемма PTC-5P 221-415 используется для соединения одножильных и многожильных проводников в электрических цепях постоянного и переменного тока. Подходит для установки в щитах, на панелях управления, в оборудовании автоматизации и промышленной электронике. Часто применяется там, где требуется частая перенастройка или обслуживание - благодаря рычажному механизму замена провода занимает несколько секунд.

Технические характеристики

• Количество контактов: 5 - позволяет подключить до пяти проводов в одном устройстве
• Диапазон сечений проводов: 0,14–4,0 мм2 - совместим с тонкими сигнальными жилами и мощными силовыми кабелями
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных потребителей
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 440 В переменного тока
• Тип соединения: рычажный - зажим осуществляется одним движением, без инструментов
• Подходящие проводники: однопроволочные и многопроволочные - не требует опрессовки или пайки
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние подключения

Совместимость и монтаж

Клемма PTC-5P 221-415 устанавливается на DIN-рейку шириной 35 мм - стандартная для промышленных шкафов. Для фиксации используйте защёлки с боковой стороны корпуса. Убедитесь, что сечение провода соответствует заявленному диапазону: слишком тонкий провод может плохо зажиматься, а слишком толстый - повредить контактную группу. Перед вставкой зачистите изоляцию на 8–10 мм. Отпустите рычаг, введите провод, затем плотно зафиксируйте рычаг вниз - слышен характерный щелчок.

Безопасность и стандарты

Клемма выполнена из самозатухающего поликарбоната, устойчивого к нагреву и механическим воздействиям. Соответствует требованиям IEC 60947-7-1 для коммутационных аппаратов. Напряжение 450 В и ток 32 А обеспечивают безопасную эксплуатацию в большинстве промышленных систем. Прозрачная крышка предотвращает случайное прикосновение к токоведущим частям при установленном положении рычага.

Преимущества

• Рычажный механизм исключает необходимость в отвёртке - экономит время при монтаже и ремонте
• Прозрачный корпус даёт возможность проверить качество зажима без вскрытия
• Широкий диапазон сечений снижает количество типов клемм в запасе
• Удобная компактная форма - легко размещается даже в плотно укомплектованных шкафах
• Стандартная DIN-рейка - совместима с любым промышленным оборудованием

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации
• Запрещено использовать для проводов с сечением менее 0,14 мм2 - риск плохого контакта
• Не рекомендуется для подключения алюминиевых проводов - возможна оксидация и потеря контакта
• Не следует применять в средах с высокой концентрацией химически активных паров - материал корпуса не устойчив к агрессивным растворителям

Примеры использования

• Подключение датчиков и исполнительных механизмов на конвейере
• Распределение питания между несколькими модулями ПЛК
• Объединение фазных и нулевых проводов в распределительной коробке станка
• Сборка тестового стенда с частой заменой проводов
• Монтаж освещения и управления в цехах с ограниченным доступом

Практические советы

• Перед первым использованием протестируйте зажим на нескольких проводах - убедитесь, что рычаг фиксируется уверенно
• Избегайте перегрузки: если ток в цепи часто достигает 30 А, лучше выбрать клеммы с запасом по току
• При работе с многожильными проводами слегка скрутите жилы перед введением - так они не выпадают из зажима
• Проверяйте температуру клеммы через неделю после включения - если она теплая, возможно, плохой контакт
• Для долговременной эксплуатации в сыром помещении используйте герметик вокруг основания клеммы - хотя IP-класс не указан, повышенная влажность снижает срок службы
