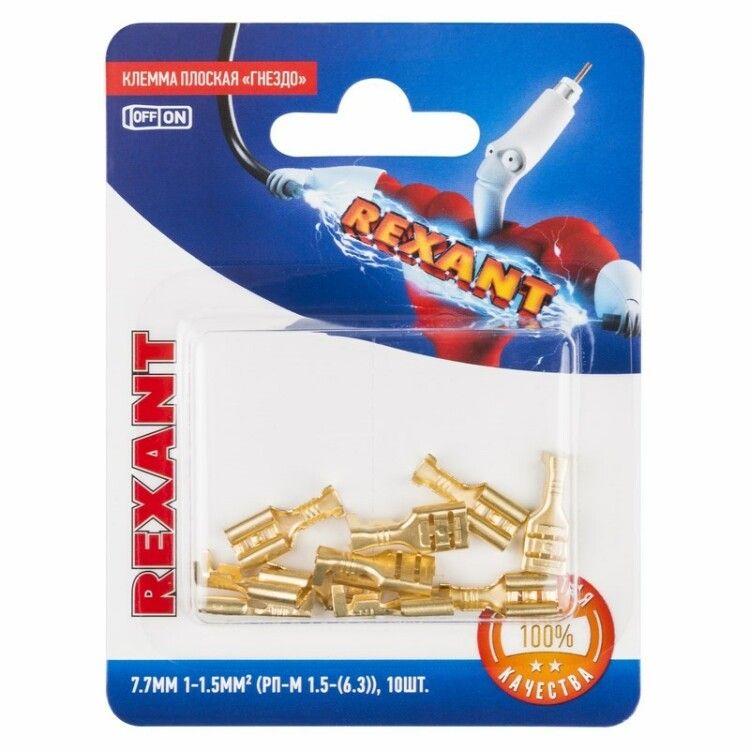

КЛЕММА ПЛОСКАЯ гнездо - 7.7мм 1-1.5мм² (РП-м 1.5-(6.3) / DJ622-D6.3B) (в упак. 10шт.) | 06-0397-A REXANT MEET

Клемма плоская гнездо 7.7 мм 1–1.5 мм² (РП-м 1.5-(6.3) / DJ622-D6.3B) от REXANT — это неизолированный контактный элемент для надёжного и многократного подключения одножильных и многожильных медных проводов сечением до 1.5 мм². Подходит для монтажа в условиях вибраций и частых демонтажей, например, в автопроме, железнодорожной технике и авиационных системах.

Назначение и область применения

Клемма плоская гнездо 7.7 мм 1–1.5 мм² (РП-м 1.5-(6.3) / DJ622-D6.3B) применяется для создания быстроразъёмных соединений между проводами и штекерными разъёмами. Особенно эффективна там, где требуется часто отключать и подключать цепи — например, при обслуживании бортовой электроники автомобилей, вагонов, судов или летательных аппаратов. Также подходит для сборки распределительных щитов, панелей управления и силовых модулей, где важна надёжность и ремонтопригодность.

Технические характеристики

• Номинальное сечение провода: 1.5 мм² (диапазон 1–1.5 мм²)
• Размер контакта: 6.3 × 0.8 мм
• Общая ширина клеммы: 7.7 мм
• Количество контактов: 1
• Материал контакта: латунь
• Исполнение: гильзовая (без изоляции)
• Фиксация в разъёме: есть механический фиксатор
• Упаковка: 10 штук в комплекте

Совместимость и монтаж

Клемма плоская гнездо 7.7 мм 1–1.5 мм² (РП-м 1.5-(6.3) / DJ622-D6.3B) совместима с разъёмами стандарта DJ622 и аналогичными штекерами с шириной гнезда 7.7 мм. Для установки необходимы пресс-клещи с матрицей для обжима 6.3 мм — рекомендованы модели HT-202, HT-230, HT-301. Обжим выполняют одновременно по жиле и по изоляции провода: так достигается максимальная механическая прочность и снижается риск выскальзывания. Убедитесь, что зачищенная часть провода полностью заполняет гильзу — не допускайте зазора.

Преимущества

• Высокая проводимость благодаря латунному контакту с хорошей антикоррозийной стойкостью
• Механический фиксатор предотвращает случайное отключение в условиях вибрации
• Не требует пайки — позволяет выполнять соединения быстро и без нагрева
• Поддерживает многократные подключения/отключения без потери качества контакта
• Стандартные размеры обеспечивают универсальную совместимость с популярными разъёмами

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — возможен хрупкий контакт
• Не имеет изоляции — требует внешней защиты (термоусадка, трубки, корпус) при использовании в открытых участках
• Запрещено применять при токах выше номинала 1.5 мм² — перегрузка вызывает перегрев и деформацию
• Не подходит для высоких температур свыше +105 °C — материал теряет упругость

Примеры использования

• Подключение датчиков ABS в автомобильной электросистеме
• Соединение кабелей освещения в вагонах метро
• Монтаж исполнительных механизмов на судовых пультах управления
• Сборка временных тестовых цепей в лаборатории
• Замена повреждённых разъёмов в авиационных контроллерах

Практические советы

• Перед обжимом проверьте соответствие сечения провода — слишком толстый провод не войдёт, слишком тонкий — будет болтаться
• Используйте только подходящие клещи: некорректный инструмент деформирует контакт и снижает срок службы
• После обжима слегка потяните провод — он не должен выскакивать из клеммы
• Для долговечности в агрессивной среде покрывайте место соединения герметиком или термоусадкой
• Храните клемму плоская гнездо 7.7 мм 1–1.5 мм² (РП-м 1.5-(6.3) / DJ622-D6.3B) в сухом месте — латунь чувствительна к влаге при длительном воздействии
