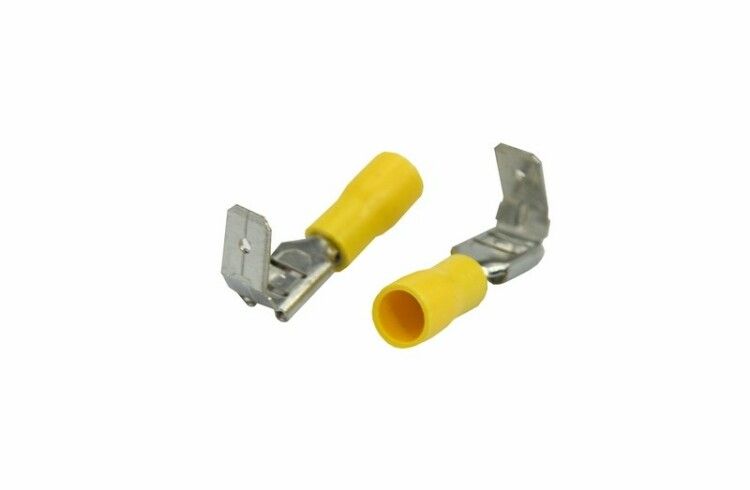

Клемма плоская изолированная гнездо 7.4 мм + штекер - 6.3 4-6 мм² (РПи-О 6.0-(6.3)/РПИо 6.0-7.5) | 08-0452 REXANT MEET

Клемма плоская изолированная гнездо 7.4 мм + штекер 6.3 мм 4-6 мм2 (РПи-О 6.0-(6.3) / РПИо 6.0-7.5) от бренда REXANT - это однополюсное соединительное устройство для надежного и многократно разъемного подключения медных проводов сечением 4–6 мм2. Подходит для мобильной электроники, автопромышленности и других условий, где требуется частое отключение.

Назначение и область применения

Эта клемма предназначена для создания быстроразъемных соединений между проводами и оборудованием. Она особенно удобна там, где необходимо часто отключать и подключать цепи - например, при обслуживании, диагностике или замене модулей. Применяется в автомобилестроении, железнодорожном транспорте, авиации и судостроении. Также подходит для сборки распределительных щитов, панелей управления и силовых цепей на движущихся объектах.

Технические характеристики

• Тип: изолированная плоская клемма с гнездом и штекером
• Сечение провода: 4–6 мм2 (для многожильных медных проводов)
• Ширина гнезда: 7.4 мм
• Ширина штекера: 6.3 мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ)
• Цвет изоляции: желтый
• Максимальный ток: 24 А
• Температурный диапазон: от –10 C до +75 C
• Форма: гильзовая - обжимается по всей длине жилы
• Количество контактов: один

Совместимость и монтаж

Клемма совместима с проводами сечением 4–6 мм2. Для установки требуется специальный инструмент - пресс-клещи, которые обжимают изоляцию и металл одновременно. Подходят модели HT-301 H, HT-301 N и HT-301 W (арт. 12-3014, 12-3117, 12-3021 и аналоги).

Обжим выполняется поверх изоляционной части клеммы - это обеспечивает герметичность и предотвращает повреждение жилы. После обжима штекер легко вставляется в соответствующий разъем, а гнездо фиксируется механически благодаря наличию защелки.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к безопасности для электрических соединений в условиях повышенной вибрации и температурных колебаний. Изоляция из ПВХ не распространяет горение и устойчива к воздействию масла и большинства химических сред. Однако сертификация по ГОСТ/IEC не указана в исходных данных - рекомендуется проверять соответствие нормам проекта перед использованием в ответственных системах.

Преимущества

• Удобство многократного подключения и отключения - без демонтажа проводов
• Защита места обжима изоляцией снижает риск короткого замыкания
• Латунный контакт с лужением обеспечивает хорошую проводимость и устойчивость к окислению
• Ярко-желтая изоляция позволяет быстро определить тип клеммы при визуальной проверке
• Фиксатор гнезда и отверстие на штекере обеспечивают механическую устойчивость при вибрации

Ограничения применения

• Не применяется для проводов меньше 4 мм2 или больше 6 мм2 - возможен перегрев или плохой контакт
• Не предназначен для постоянного погружения в жидкости - хотя изоляция ПВХ влагостойкая, она не обеспечивает IP67
• Не работает с алюминиевыми проводами - материал контакта рассчитан только на медь
• Температурный предел +75 C исключает использование рядом с нагревательными элементами без дополнительного охлаждения

Примеры использования

• Подключение датчиков на автомобильных платформах
• Соединение кабелей в пультах управления элеваторов и конвейеров
• Монтаж освещения и сигнализации в железнодорожных вагонах
• Замена блоков питания в летательных аппаратах
• Сборка временных испытательных стендов в мастерских

Практические советы

• Перед обжимом обязательно удалите изоляцию с провода точно на длину гильзы - слишком длинная жила выступит и может вызвать пробой
• Используйте только рекомендованные клещи HT-301 - другие инструменты могут деформировать контакт или не задействовать фиксатор
• Проверьте плотность обжима: после монтажа попробуйте слегка потянуть провод - он не должен выскальзывать
• При работе в условиях высокой влажности или запыленности дополнительно используйте термоусадочные трубки на входе в клемму
• Артикулы 08-0452 и etm08-0452 - это одна и та же клемма. Убедитесь, что заказываете именно её, так как внешне похожие клеммы с другими ширинами (например, 4.8 мм) не подходят
