Клемма плоская полностью изолир в нейлоне РПи-м(н) 6.0-(6.3) РпИм-н 6-7-0,8 гнездо 6.6 мм, 4-6 кв REXANT - 08-0652 MEET

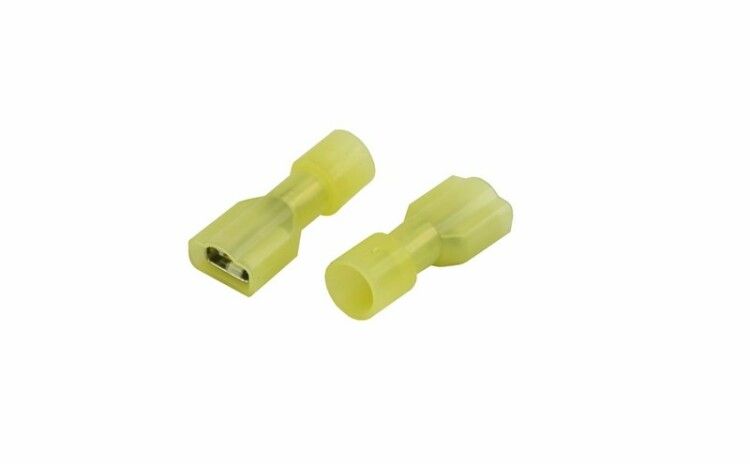

Клемма плоская полностью изолированная РПи-м(н) 6.0-(6.3) FDFN 5.5-250 от REXANT - это однополюсный соединительный элемент с полной изоляцией, предназначенный для надёжного и многократного подключения медных проводов сечением 4–6 мм2. Подходит для мобильных систем, где требуется частое отключение и высокая механическая устойчивость.

Назначение и область применения

Эта клемма используется для соединения многожильных медных проводов в условиях, требующих надёжности, защиты от внешнего воздействия и возможности повторного подключения. Применяется там, где важно исключить случайное расхождение контакта - например, в автомобильной, железнодорожной, авиационной и судовой электронике, а также в климатических установках, телекоммуникационном оборудовании и переносных устройствах.

Технические характеристики

• Номинальное сечение провода: 4–6 мм2
• Максимальный рабочий ток: 24 А
• Ширина контакта: 6,6 мм
• Размер контактной площадки: 6,3 × 0,8 мм
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: нейлон
• Цвет изоляции: жёлтый
• Температурный диапазон: от –40 C до +105 C
• Количество контактов: один
• Тип исполнения: гильза с полной изоляцией

Совместимость и монтаж

Клемма РПи-м(н) 6.0-(6.3) FDFN 5.5-250 совместима с разъёмами стандарта FDFN с шириной гнезда 6,6 мм. Для монтажа необходимо использовать пресс-клещи модели HT-301 - обжим выполняется через изоляцию, что предотвращает повреждение внутренней части контакта. После обжима клемма плотно фиксируется в разъёме благодаря встроенному замковому фиксатору. Убедитесь, что используемый провод соответствует указанному сечению - меньшее сечение снижает надёжность соединения, большее - затрудняет заправку в корпус.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к безопасности для электрических соединений в подвижных объектах. Полная изоляция исключает риск короткого замыкания при боковом контакте с другими проводниками. Латунный контакт с лужением обеспечивает устойчивость к окислению и повышенную долговечность в условиях влажности и температурных колебаний.

Преимущества

• Полная изоляция защищает контакт и место обжима от пыли, влаги и механических повреждений
• Замковый фиксатор гарантирует удержание в разъёме даже при вибрациях
• Обжим через изоляцию позволяет работать быстрее и безопаснее - не нужен доступ к металлической части
• Удобный цвет (жёлтый) упрощает визуальный контроль и идентификацию цепей
• Подходит для многократных подключений без потери качества контакта

Ограничения применения

• Не предназначен для одножильных проводов - оптимизирован только для многожильных медных
• Не рассчитана на ток выше 24 А - превышение может вызвать перегрев и деформацию
• Не следует использовать в средах с постоянным воздействием открытого огня или химически активных жидкостей
• Требуется точное соответствие сечения провода - использование проводов менее 4 мм2 или более 6 мм2 недопустимо

Примеры использования

• Подключение датчиков и актуаторов в автопроме (например, в системах ABS или ESP)
• Соединение кабелей в климатических контроллерах автобусов и поездов
• Монтаж силовых цепей в бортовых сетях самолётов и судов
• Переподключение проводов в тестовых стендах и ремонтных зонах

Практические советы

• Перед обжимом проверьте, чтобы все жилы провода были равномерно введены в гильзу - выступающие концы снижают надёжность
• Используйте только рекомендованные клещи HT-301 - другие инструменты могут не обеспечить правильное давление
• Проверяйте фиксацию после установки: попробуйте слегка потянуть клемму - она не должна выходить из разъёма
• При работе в условиях вибраций дополнительно проверяйте состояние фиксатора каждые 3–6 месяцев
• Храните клеммы в сухом месте - хотя нейлон устойчив к влаге, длительное воздействие воды может повредить изоляцию
