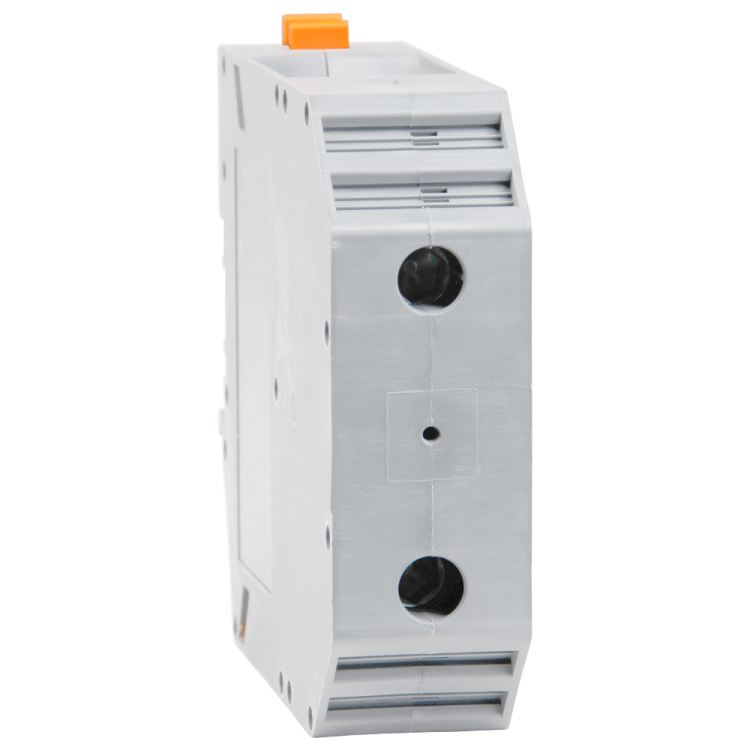

Клемма проходная OptiClip TB-240-I-415A-(70-240) 415А КЭАЗ 249873

Клемма проходная OptiClip TB-240-I-415A-(70-240) серая - надёжное соединение для мощных цепей до 415 А, предназначенная для монтажа на DIN-рейку. Применяется в распределительных щитах, силовых панелях и промышленном оборудовании, где требуется устойчивое и безопасное соединение проводов сечением 70–240 мм2. Бренд КЭАЗ обеспечивает соответствие ГОСТ и долгий срок службы даже в сложных условиях.

Назначение и область применения

Клемма проходная OptiClip TB-240-I-415A-(70-240) серая используется для создания неразрывного электрического соединения между двумя участками цепи. Подходит для передачи больших токов - до 415 А - в системах распределения энергии. Часто применяется в промышленных щитах, частях силовых цепей станков, конвейеров, преобразователей частоты и других устройствах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 415 А - способна выдерживать длительную работу при максимальной нагрузке без перегрева.
• Диапазон сечений: 70–240 мм2 - позволяет подключать жилы от средних до крупных сечений, типичных для промышленных кабелей.
• Номинальное напряжение: 1000 В AC - рассчитана на использование в сетях до 1 кВ, включая системы с высокими импульсными нагрузками.
• Способ монтажа: DIN-рейка - фиксируется стандартным защёлкивающим механизмом, совместима с любой рейкой типа TS35.
• Тип соединения: винтовое - надёжное механическое зажимание провода с помощью болта, требует периодической проверки затяжки.
• Ширина: 36 мм - компактный размер, экономит место в шкафу.
• Высота: 123,6 мм - минимальная высота установки от основания; важно учитывать при планировании расположения элементов в щите.
• Рабочая температура: от –40 C до +105 C - работает в экстремальных условиях: холодных складах, нагретых помещениях, на открытых площадках.
• Материал корпуса: полиамид PA - прочный, термостойкий, устойчив к химическим воздействиям и старению.
• Класс негорючести: V0 - материал самозатухает при возгорании, соответствует требованиям безопасности.
• Стандарт: ГОСТ 30011.7.1 - изделие соответствует российским нормам для коммутационных устройств.
• Цвет: серый - стандартизированная окраска для быстрой визуальной идентификации в составе сборки.

Совместимость и монтаж

Клемма проходная OptiClip TB-240-I-415A-(70-240) серая устанавливается на DIN-рейку шириной 35 мм без дополнительных креплений. Для монтажа достаточно защёлкнуть её в нижнюю часть рейки и плотно прижать сверху. Соединение проводов выполняется винтом - предварительно зачищенные жилы вставляются в контактный канал и затягиваются ключом с моментом, рекомендованным производителем. Убедитесь, что сечение провода попадает в допустимый диапазон 70–240 мм2 - меньшие или большие жилы не обеспечивают надёжного контакта. Нельзя использовать с многожильными проводами без наконечника - обязательно применять медные наконечники с опрессовкой.

Безопасность и стандарты

Изделие соответствует ГОСТ 30011.7.1 и имеет класс негорючести V0, что гарантирует отсутствие распространения пламени при аварийном перегреве. Корпус выполнен из самозатухающего полиамида, устойчивого к тепловому и химическому воздействию. Работает при напряжении до 1000 В - не предназначена для высоковольтных сетей выше этого значения. Не используйте в взрывоопасных зонах - отсутствует взрывозащита Ex.

Преимущества

• Уменьшенная высота (123,6 мм) - позволяет размещать больше элементов в ограниченном пространстве щита.
• Высокая плотность тока - 415 А при малой ширине (36 мм) повышает эффективность компоновки.
• Прочная конструкция из полиамида - устойчива к вибрациям, перепадам температур и агрессивной среде.
• Совместимость с DIN-рейкой - ускоряет монтаж и замену без инструментов.
• Чёткая маркировка и цветовая идентификация - снижают риск ошибок при обслуживании.

Ограничения применения

• Не подходит для подключения проводов меньше 70 мм2 - контакт будет ненадёжным, возможен перегрев.
• Не предназначен для работы в условиях постоянного погружения в жидкости - хотя корпус герметичен, IP-класс не указан, значит, защита от брызг и пыли не гарантирована.
• Требует регулярной проверки затяжки вибрирующих систем - винтовое соединение может ослабевать со временем.
• Не используется в цепях постоянного тока выше 1000 В - спецификация дана только для переменного тока.
• Не совместим с автоматическими выключателями или модульными устройствами, которые требуют более узкой формы - ширина 36 мм может не подходить для плотной компоновки в узких шкафах.

Примеры использования

• Подключение входного кабеля 185 мм2 к главному рубильнику в промышленном щите.
• Разводка фазных проводов в частотном преобразователе мощностью 200 кВт.
• Объединение нескольких выходных кабелей от трансформатора в распределительной камере.
• Переход с кабеля 240 мм2 на шины в ячейке КРУ.

Практические советы

• Всегда используйте медные наконечники с опрессовкой для многожильных проводов - это исключает облом жил и плохой контакт.
• Затягивайте винт усилием, указанным в технической документации КЭАЗ - переусиливать нельзя, можно повредить резьбу или изоляцию.
• Проверяйте затяжку через 1–3 месяца после первого запуска, особенно в вибрационных системах.
• При групповой установке нескольких клемм OptiClip TB-240-I-415A-(70-240) серая оставляйте минимум 5 мм свободного пространства между ними для доступа инструмента и теплоотвода.
• Артикул 249873 - сохраняйте его при заказе запасных элементов, чтобы избежать несовместимости с уже установленными клеммами.
