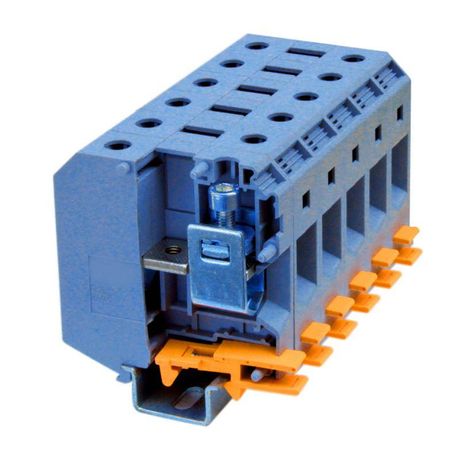

Клемма проходная , винтовой зажим, 2 точки подключения, 240 кв.мм, синяя - KRUH-240-BU ДКС

Клемма проходная винтовой зажим 2 точки подключения 240 кв.мм синяя от DKC (ДКС) - надёжное решение для передачи высоких токов между двумя проводниками. Артикул kruh-240-bu рассчитана на работу в жестких условиях и монтируется на DIN-рейку, что делает её удобной для сборки распределительных щитов и промышленного оборудования.

Назначение и область применения

Эта клемма используется для последовательного соединения двух проводов сечением от 70 до 240 мм2. Подходит для цепей с током до 415 А и напряжением до 1000 В. Применяется в силовых щитах, частях систем автоматизации, на конвейерах, в преобразователях частоты, вводных устройствах и других местах, где требуется прочное, долговечное и легко проверяемое соединение.

Технические характеристики

• Тип соединения: винтовое - обеспечивает плотный контакт без деформации провода
• Сечение проводника: 70–240 мм2 - поддерживает крупногабаритные медные и алюминиевые жилы
• Номинальный ток: 415 А - способна выдерживать длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Способ монтажа: на DIN-рейку G-рейку (стандарт EN 60715)
• Ширина клеммы: 36 мм - совместима с типичными рейками и другими компактными элементами
• Высота: 131,5 мм - учитывайте этот размер при планировании места в шкафу
• Рабочая температура: от –40 C до +105 C - работает в холодных помещениях и нагретых зонах
• Материал корпуса: термопласт PA 6.6 с классом горючести V0 UL-94 - самозатухающий, устойчив к механическим повреждениям
• Цвет: синий - стандартизирован для обозначения положительного потенциала в постоянном токе (по практике)
• Количество точек подключения: 2 - вход и выход в одном устройстве
• Расположение зажимов: сбоку - позволяет прокладывать провода параллельно, экономя место

Совместимость и монтаж

Клемма проходная винтовой зажим 2 точки подключения 240 кв.мм синяя устанавливается на стандартную DIN-рейку типа G (или OMEGA). Для монтажа просто защёлкните её на рейку - фиксация надёжная, без инструментов. После установки затяните винты на обоих контактах равномерно, чтобы избежать перекоса. Убедитесь, что зачищенная часть провода полностью помещается в зажиме - не более 10–12 мм изоляции снимайте. Каждый винт имеет отдельный зажим, поэтому можно использовать два провода разного сечения в пределах допустимого диапазона.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 - при возгорании материал самостоятельно гаснет. Соответствует требованиям IEC 60947-7-1 для коммутирующих устройств. Номинальное напряжение 1000 В соответствует нормам для средних и высоких напряжений в промышленных системах. Работает в широком температурном диапазоне, включая условия с возможным замерзанием.

Преимущества

• Два независимых винтовых зажима - позволяют легко разрывать цепь без демонтажа всей группы
• Увеличенная площадь контакта благодаря большому сечению - снижает риск нагрева и окисления
• Стандартный шаг 36 мм - легко сочетается с другими клеммами и модулями на одной рейке
• Синий цвет - упрощает визуальную идентификацию полярности в DC-системах
• Изоляция из PA 6.6 - устойчива к химическим воздействиям, маслам и вибрациям

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - используйте опрессованные наконечники для надёжности
• Запрещено применять в средах с постоянным погружением в воду - IP-класс не указан, значит, защита только от брызг и пыли
• Не рекомендуется для частых отсоединений - винтовые зажимы не рассчитаны на быстрое подключение/отключение
• Максимальная температура 105 C - не применяйте рядом с источниками тепла выше этого значения (например, рядом с мощными ТЭНами)

Примеры использования

• Подключение входного кабеля к группе автоматических выключателей в щите
• Передача тока между двумя частями конвейерной системы
• Объединение выводов частотного преобразователя с двигателем
• Создание ответвлений в силовой цепи переменного тока 400 В
• Формирование шины питания в распределительной камере с большим количеством потребителей

Практические советы

• При использовании алюминиевых проводов обязательно наносите антиоксидантную пасту - предотвращает окисление и потерю контакта
• Затягивайте винты моментом, указанным в документации производителя - переусердствовать нельзя, иначе повредится резьба
• Проверяйте плотность соединения через 1–2 месяца после первого запуска - особенно при больших токах
• Учитывайте высоту 131,5 мм при расположении нескольких рядов клемм - не забудьте о свободном доступе к винтам
• Для обслуживания лучше всего использовать крестовую отвертку подходящего размера - минимизирует риск проскальзывания
