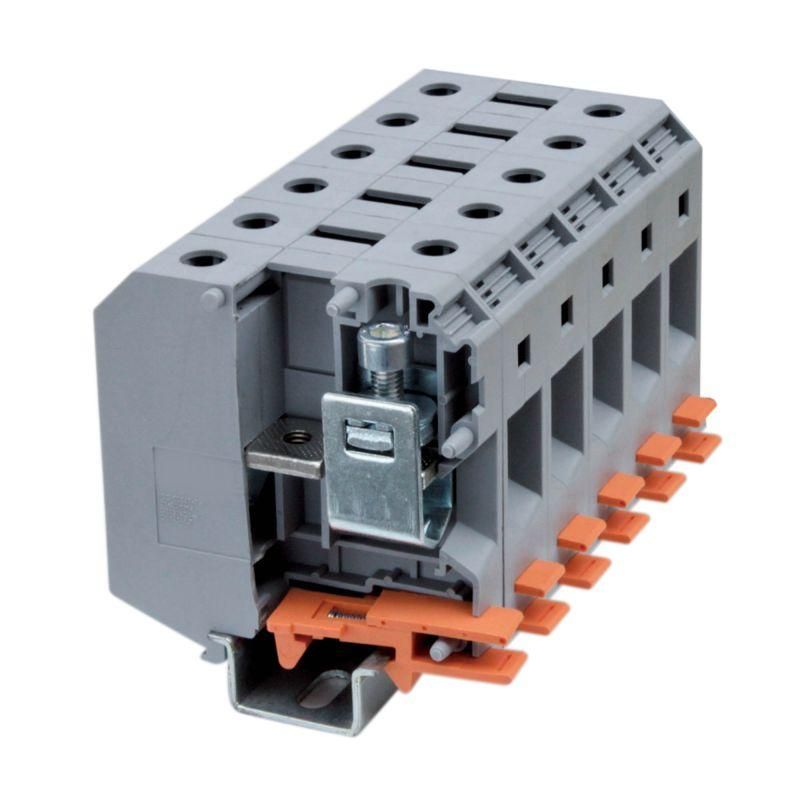

Клемма проходная , винтовой зажим, 2 точки подключения, 240 кв.мм, серая - KRUH-240 ДКС

Клемма проходная DKC (ДКС) с винтовым зажимом, артикул kruh-240 - надёжное решение для передачи тока между двумя проводниками на DIN-рейке. Подходит для силовых цепей с сечением до 240 мм2 и используется в распределительных щитах, промышленном оборудовании и системах автоматизации.

Назначение и область применения

Эта проходная клемма обеспечивает постоянное электрическое соединение между входным и выходным проводом без разрыва цепи. Применяется там, где требуется последовательное соединение мощных проводников: вводные группы, шины питания, контуры управления, частотные преобразователи, пускатели и другие устройства с высокими токовыми нагрузками.

Технические характеристики

• Количество точек подключения: 2 (вход и выход)
• Тип соединения: винтовой зажим
• Диапазон сечений провода: 70–240 мм2
• Номинальный ток: 415 А
• Номинальное напряжение: 1000 В
• Рабочая температура: от –40 C до +105 C
• Материал корпуса: термопласт PA 6.6 (негорючий, класс V0 по UL-94)
• Цвет: серый
• Способ монтажа: фиксация на DIN-рейку типа G (или Omega)
• Габариты: 131,5 × 36 мм (высота × ширина)
• Расположение зажимов: сбоку
• Количество каналов перемычек: 1 (внутренняя медная перемычка)

Совместимость и монтаж

Клемма kruh-240 устанавливается на стандартную DIN-рейку шириной 35 мм (G-рейка, также совместима с OMEGA). Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Зажимы расположены сбоку, что позволяет легко подключать провода даже в плотно заполненных щитах. Перед затяжкой винтов необходимо зачистить жилы до металлического блеска и использовать наконечники (при необходимости). Крутящий момент не регламентирован производителем - затягивайте винты до упора, но без перегрузки.

Безопасность и стандарты

Корпус изготовлен из полиамида PA 6.6 с классом самозатухаемости V0 по UL-94 - материал не поддерживает горение и не распространяет пламя. Номинальное напряжение 1000 В соответствует требованиям IEC 60947-7-1. Устройство рассчитано на работу в условиях повышенной влажности, пыли и экстремальных температур, однако не имеет защиты IP - не предназначен для открытого монтажа вне щита.

Преимущества

• Устойчивость к высоким токовым нагрузкам благодаря большому сечению и качественной медной перемычке внутри
• Стабильное контактное давление - винтовой зажим не ослабевает при вибрациях
• Изоляционный корпус выдерживает широкий температурный диапазон - от морозов до нагрева в помещениях с высокой тепловой нагрузкой
• Форм-фактор компактен: всего 36 мм в ширину, удобен для плотного размещения
• Серый цвет обеспечивает хорошую видимость и соответствие промышленному стандарту окраски

Ограничения применения

• Не предназначена для подключения многожильных проводов без наконечников - возможен обрыв жил
• Не имеет степени защиты IP - нельзя использовать во влажных, пыльных или наружных установках без корпуса
• Запрещено применять для проводов меньше 70 мм2 - зажим не обеспечит надёжного контакта
• Не рекомендуется для переменного тока выше 1000 В - превышение напряжения может вызвать пробой изоляции
• Не подходит для частого демонтажа - многократные разборки снижают срок службы винтового механизма

Примеры использования

• Подключение вводного автомата к главной шине в распределительном щите
• Передача тока между несколькими пускателями на конвейере
• Объединение выводов частотного преобразователя с двигателем
• Создание параллельных цепей в системах освещения промышленных объектов
• Соединение кабелей в щитах насосных станций и HVAC-систем

Практические советы

• Для проводов сечением 150–240 мм2 используйте наконечники типа НШВИ или НВИ - это предотвратит деформацию жил при затяжке
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно в условиях вибрации
• При сборке щита оставляйте минимум 10 мм свободного места рядом с клеммой - так будет легче работать отверткой
• Не путайте с клеммами для слаботочных цепей - эта модель рассчитана исключительно на силовые токи
• При замене убедитесь, что новая клемма DKC kruh-240 имеет ту же ширину (36 мм) - иначе не поместится в ряду других элементов
