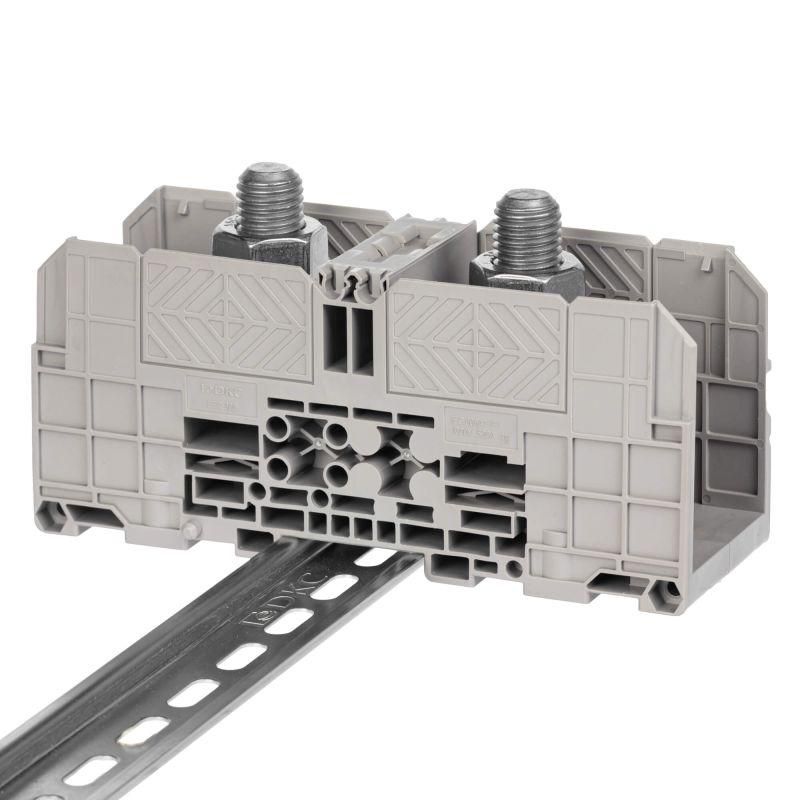

Клемма проходная болтовой зажим 2 точки подключения 300кв.мм сер. DKC FER-300 ДКС

Клемма проходная, болтовой зажим, 2 точки подключения, 300 кв.мм, серая от DKC (ДКС) с артикулом fer-300 - надёжное решение для передачи больших токов между двумя проводниками. Подходит для установки на DIN-рейку и применяется в силовых цепях промышленного оборудования.

Назначение и область применения

Клемма проходная fer-300 используется для создания постоянного электрического соединения между двумя проводами без перерыва цепи. Применяется там, где требуется высокая надёжность и устойчивость к нагрузкам: распределительные щиты, частотные преобразователи, системы управления двигателями, сварочные аппараты, конвейеры и другие устройства с токами до 520 А.

Технические характеристики

• Количество точек подключения: 2 (проходной тип)
• Поперечное сечение провода: 25–300 мм2
• Номинальный ток: 520 А
• Номинальное напряжение: 1000 В
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: болтовое зажимное
• Рабочая температура: от –40 C до +105 C
• Габариты: 86 × 163 × 55 мм (высота × длина × ширина)
• Цвет корпуса: серый
• Материал изоляции: термопласт PA 6.6
• Класс воспламеняемости: V0 (UL-94) - самозагасающий материал
• Позиция подключения: сбоку

Совместимость и монтаж

Клемма fer-300 фиксируется на стандартной DIN-рейке 35 мм. Для монтажа достаточно защёлкнуть её в рейку - никаких дополнительных креплений не требуется. Болтовые зажимы позволяют затягивать провода сечением от 25 до 300 мм2. Перемычки можно устанавливать на шпильки клемм - совместимы с типовыми металлическими перемычками для проходных клемм. Установка требует использования гаечного ключа подходящего размера для равномерного затягивания болтов без перегрузки.

Безопасность и стандарты

Изоляционный корпус изготовлен из полиамида PA 6.6 с классом горючести V0 по UL-94 - материал не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это соответствует требованиям безопасности для промышленного электрооборудования. Номинальное напряжение 1000 В обеспечивает работу в сетях до 1 кВ переменного тока. Клемма fer-300 рассчитана на длительную эксплуатацию в условиях повышенной вибрации и перепадов температур.

Преимущества

• Универсальное сечение проводов - подходит как для тонких жил, так и для мощных многожильных кабелей до 300 мм2
• Стабильное контактное давление благодаря болтовому зажиму - снижает риск нагрева и окисления контакта
• Высокая термостойкость - работает даже при экстремально низких (-40 C) и высоких (+105 C) температурах
• Пожаробезопасный корпус - материал V0 предотвращает распространение огня
• Лёгкий монтаж на DIN-рейку - позволяет быстро заменить или добавить клемму в сборке

Ограничения применения

• Не предназначен для подключения одножильных проводов меньше 25 мм2 - возможен плохой контакт и повреждение зажима
• Запрещено использовать в средах с постоянным воздействием открытого пламени или химически активными парогазовыми средами
• Не рекомендуется применять в системах с частыми импульсными перегрузками выше 520 А - возможен перегрев и деформация контактов
• Длина перемычек должна точно соответствовать шагу между шпильками - некорректные перемычки вызывают механическую нагрузку и риск разрушения корпуса

Примеры использования

• Подключение входных кабелей питания к частотному преобразователю
• Разводка фазных проводов в распределительном щите станка
• Соединение медных шин в силовой цепи сварочного аппарата
• Объединение двух групп потребителей в автоматическом выключателе
• Передача тока между модулями в системах управления промышленными роботами

Практические советы

• При использовании проводов сечением более 150 мм2 проверьте, чтобы они были правильно подготовлены - зачистите изоляцию, убедитесь, что жилы не переломаны и плотно заполнены зажим
• Затягивайте болты равномерно, используя момент, указанный в документации производителя - переусиливать нельзя, это повредит резьбу
• Проверяйте температуру клеммы через несколько часов работы - если она слишком горячая (>70 C), возможно, плохо затянут контакт или недостаточно площадь сечения
• Для удобства обслуживания располагайте клеммы fer-300 с доступом к боковым зажимам - не закрывайте их другими элементами
• При необходимости замены - отключите питание, снимите перемычки, затем открутите провода и выньте клемму с рейки
