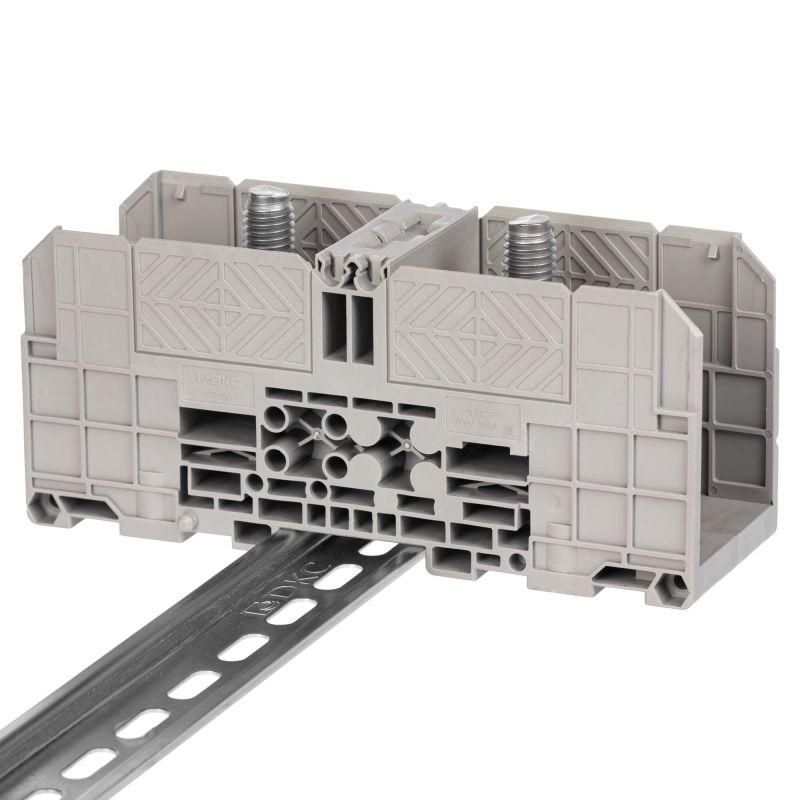

Клемма проходная болтовой зажим 2 точки подключения 185кв.мм сер. DKC FER-185 ДКС

Клемма проходная, болтовой зажим, 2 точки подключения, 185 кв.мм, серая от DKC (ДКС) - надёжное решение для передачи тока между двумя проводниками в распределительных щитах. Артикул fer-185 обеспечивает устойчивое соединение при высоких нагрузках и монтируется на стандартную DIN-рейку.

Назначение и область применения

Эта клемма используется для создания проходного соединения двух проводов с помощью болтового зажима. Подходит для установки в силовые и распределительные щиты, где требуется надёжная и доступная для обслуживания точка соединения. Применяется в системах автоматизации, промышленном оборудовании, энергоустановках и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Тип соединения: болтовое, с возможностью затяжки гаечным ключом
• Количество контактов: 2 (проходной тип - вход и выход)
• Диапазон сечений проводов: 10–240 мм2
• Номинальный ток: 353 А
• Номинальное напряжение: 1000 В
• Импульсное напряжение: 8 кВ
• Материал корпуса: полиамид PA 6.6
• Класс горючести: V0 по UL94 - материал самозатухает и не содержит галогенов
• Рабочая температура: от –40 C до +105 C
• Степень загрязнения: 3 - допустимо использование в условиях пыли и влаги
• Цвет: серый
• Габариты: 79×163×55 мм (высота × длина × ширина)
• Способ монтажа: фиксация на DIN-рейку 35 мм

Совместимость и монтаж

Клемма fer-185 легко крепится на стандартную DIN-рейку типа 35 мм. Устанавливается одним движением - защёлкивается и фиксируется. Для подключения используются два боковых зажима: каждый рассчитан на один провод. Перемычки можно монтировать через шпильки на клемме - это позволяет последовательно соединить несколько устройств без внешних перемычек. Затяжка болтов выполняется гаечным ключом подходящего размера; рекомендуется соблюдать момент затяжки, указанный в документации производителя.

Безопасность и стандарты

Корпус изготовлен из безгалогенового материала PA 6.6 с классом горючести V0 - при возгорании он не распространяет пламя и не выделяет токсичных газов. Это соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты. Номинальное напряжение 1000 В и импульсная прочность 8 кВ обеспечивают работу в сетях переменного и постоянного тока, включая системы с перегрузками и скачками напряжения.

Преимущества

• Устойчивость к экстремальным температурам - работает даже в холодных цехах и жарких помещениях
• Луженая медная часть снижает окисление и повышает долговечность контакта
• Фиксация на DIN-рейку ускоряет сборку и замену
• Проходная конструкция позволяет минимизировать количество компонентов в цепи
• Серый цвет обеспечивает хорошую видимость и совместимость с большинством стандартных щитов

Ограничения применения

Не предназначен для работы в средах с постоянным воздействием открытого огня, химически активных паров или масел. Не следует использовать в качестве основного выключателя или устройства защиты - только для коммутационного соединения. Клемма не имеет встроенной защиты от перегрузки или короткого замыкания. Также важно проверять соответствие сечения провода: использование проводов меньше 10 мм2 может привести к плохому контакту и нагреву.

Примеры использования

• Подключение входного кабеля к групповым автоматам в распределительном щите
• Передача питания между модулями PLC в панели управления
• Объединение нескольких потребителей на одной фазе в промышленных конвейерах
• Создание шины питания для освещения или насосов в условиях высокой влажности

Практические советы

• При использовании проводов сечением более 185 мм2 - убедитесь, что они правильно подготовлены: зачищены, не имеют повреждённых жил, и плотно вставлены в контакт
• Для многожильных проводов используйте наконечники - это предотвращает деформацию и улучшает контакт
• Проверяйте момент затяжки болтов: переусиливать нельзя - это повредит резьбу, недостаточно затянуть - вызовет нагрев и искрение
• При необходимости соединения трёх и более проводов - используйте дополнительные перемычки, совместимые с шпильками этой модели
• При монтаже в щитах с ограниченным пространством учтите длину клеммы - 163 мм требуют достаточного интервала между соседними элементами
