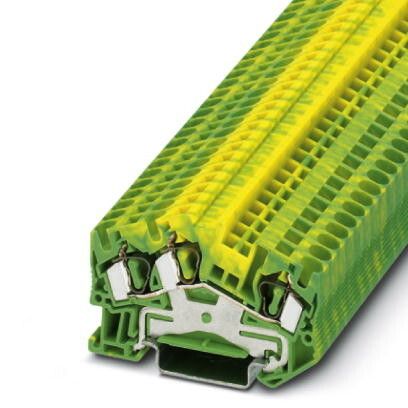

Клемма проходная заземления STS 4-TWIN-PE Phoenix Contact 3031678

Клемма проходная защитного провода STS 4-TWIN-PE от Phoenix Contact предназначена для надёжного соединения заземляющих и защитных проводников в распределительных щитах. Артикул 3031678 обеспечивает безопасный проход тока утечки через DIN-рейку, сохраняя целостность цепи защиты.

Назначение и область применения

Клемма STS 4-TWIN-PE используется исключительно для подключения защитного проводника (PE) - то есть заземления. Она позволяет организовать последовательное соединение нескольких заземляющих жил в одном месте, не нарушая контур безопасности. Применяется в силовых щитах, автоматических системах управления, промышленном оборудовании и на объектах с высокими требованиями к электробезопасности.

Технические характеристики

• Способ монтажа: фиксация на DIN-рейку 35 мм
• Сечение одножильного провода: 0,08–6 мм2
• Сечение многожильного гибкого провода: 0,08–4 мм2
• Шаг между контактами: 6,2 мм
• Количество клемм на уровне: 3
• Количество уровней: 1
• Рабочий температурный диапазон: от –60 C до +80 C
• Материал корпуса: термопласт, класс горючести V0 по UL57
• Цвет: желто-зелёный - соответствует стандарту IEC 60446 для PE-проводников
• Минимальная высота установки: 43 мм

Совместимость и монтаж

STS 4-TWIN-PE легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используйте отвертку с плоским лезвием - зажим осуществляется за счёт рычажного механизма. Убедитесь, что зачищенная часть провода полностью помещается в зажимной канал. Максимальное сечение многожильного провода - 4 мм2; более толстые жилы не войдут. Клеммы расположены с шагом 6,2 мм - совместимы с большинством модульных устройств на рейке.

Безопасность и стандарты

• Цветовая маркировка - желто-зелёный - обязательна для защитных проводников по ГОСТ 31947 и IEC 60446
• Материал корпуса имеет класс горючести V0 - самозатухающий, не распространяет пламя
• Работает при экстремальных температурах - подходит для холодных складов, уличных шкафов и промзон с перепадами температур

Преимущества

• Удобство сборки: три контакта на одной клемме позволяют соединить сразу несколько заземляющих проводов без дополнительных перемычек
• Стандартный цвет и сертифицированный материал обеспечивают соответствие нормам электромонтажа
• Высокая механическая прочность корпуса - выдерживает вибрацию и нагрузки в промышленной среде
• Идентификация: благодаря цвету и маркировке снижается риск ошибки при обслуживании

Ограничения применения

• Не предназначен для подключения фазных или нулевых проводников - только для PE
• Запрещено использовать для токов выше рабочих значений - максимальное сечение многожильного провода ограничено 4 мм2
• Не рекомендовано применение в условиях постоянного воздействия открытого огня или химически активных паров
• Не является коммутирующим элементом - не рассчитана на частые подключения/отключения

Примеры использования

• Подключение заземления трёх станков к единой шине в цеховом щите
• Объединение защитных проводников от датчиков, приводов и панелей управления в распределительном шкафу
• Формирование точки заземления в системах АСУ ТП, где требуется минимизация числа точек подключения

Практические советы

• Перед монтажом проверьте, чтобы зачистка провода была равномерной - не менее 8 мм, но не больше глубины зажима
• При использовании многожильных проводов лучше применять наконечники - они предотвращают выпадение жил при затяжке
• Учитывайте высоту установки (43 мм): при плотной компоновке щита оставьте место для других модулей сверху
• STS 4-TWIN-PE - это не универсальная клемма. Если нужна связь L/N/PE - выбирайте другую модель
• Артикул 3031678 - единственная версия этой клеммы в каталоге Phoenix Contact. Аналоги могут отличаться по шагу или цвету - не заменяйте без проверки спецификаций
